Современное машиностроение стремится получать точные осесимметричные детали без дорогостоящей оснастки и перерасхода металла. Тогда как классическая штамповка требует изготовления пресс-форм, а токарная обработка превращает до половины дорогого сплава в стружку из заготовки, – ответом на эти вызовы стала технология ротационной вытяжки. Она за последние годы превратилась из нишевого метода в полноценный производственный тренд. Для российского рынка это уже не просто модное веяние, а вопрос технологического суверенитета: после ухода европейских станкостроителей освободившуюся нишу активно занимают проверенные азиатские производители.
Но если раньше ротационную вытяжку ассоциировали исключительно с авиацией и космосом, то сегодня ситуация изменилась. Технология выходит в самые разные сегменты – от крупных двигателестроительных заводов до небольших цехов, выпускающих бытовую и промышленную продукцию.
Ротационная вытяжка – от авиастроения до малых цехов

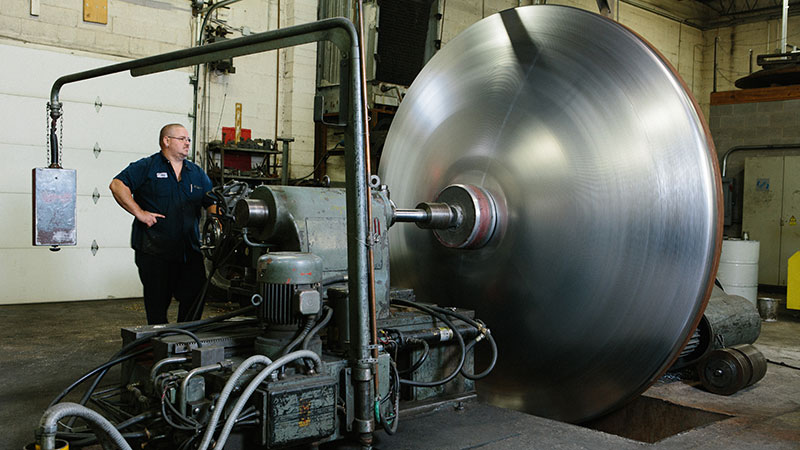

Аэрокосмическая отрасль была и остаётся локомотивом ротационной вытяжки. Именно здесь работают с титаном, жаропрочными сплавами и алюминием, где требуется идеальная точность и минимальный вес. Но сводить применение давильно-раскатного оборудования только к авиастроению, значит упускать гораздо более широкий рынок. Сегодня ротационная вытяжка прекрасно окупается там, где нужно получать полые тела вращения небольшими и средними сериями без дорогостоящей штамповой оснастки.
Обычные компании – это производители бытовой и промышленной продукции, для которых важна гибкость, а не гигантские объёмы. Речь идёт о цехах, выпускающих:
- казаны;
- кухонную утварь;
- бидоны и фляги;
- корпуса светильников;
- дымоходы и вентиляционные элементы;
- огнетушители, газовые баллоны и гидроцилиндры;
- корпуса фильтров и теплообменников.
Сюда же относятся предприятия медицинской техники, электротехники, автокомпонентов и нефтегазового оборудования. Всем им нужны осесимметричные детали из стали, алюминия, меди или латуни. Поэтому давильный станок часто оказывается практичнее, чем пресс или токарный автомат (штамповка требует изготовления дорогостоящего штампа под каждую номенклатуру, а сроки переналадки исчисляются часами).
Ротационная вытяжка не требует матрицы. Геометрия заготовки задаётся движением роликов по программе АЛК. Переналадка занимает минуты, а стоимость оснастки снижается в разы. Малые и средние производства всё чаще выбирают давильно-раскатные станки, как первый шаг в автоматизацию.
Важно! Ротационная вытяжка не отменяет штамповку там, где нужны сотни тысяч и миллионы одинаковых деталей. Но она идеально закрывает нишу мелкосерийного и среднесерийного производства, где гибкость важнее погонной производительности.
Китайские станки – как драйвер рентабельности
Долгое время считалось, что качественная давильная техника – это прерогатива немецких или испанских брендов. Сегодня этот стереотип разрушен. Современное оборудование из КНР демонстрирует параметры, ещё пять лет назад казавшиеся недостижимыми для азиатского машиностроения. Скорость вращения шпинделя у актуальных моделей достигает 2000 об/мин, что критически важно для обработки тонкостенных элементов. Рабочий диапазон по материалам охватывает углеродистую сталь толщиной до 4 мм, алюминий до 6 мм и нержавеющую сталь до 3 мм. Однако, современные тяжёлые модели вышли далеко за эти рамки.
Например, станок X-800 с ЧПУ KY-808xy позволяет устанавливать заготовки диаметром до 800 мм. Он обрабатывает алюминий толщиной 1-4 мм, углеродистую сталь 1-3 мм и нержавеющую сталь 0,8-2 мм. Скорость вращения шпинделя регулируется в диапазоне 50-2000 об/мин, мощность главного двигателя – 11 кВт, а точность позиционирования достигает 0,03 мм. Этот станок оснащён двумя синхронно работающими 6-позиционными инструментальными головками и задней бабкой с усилием прижима пиноли 10 кН.
Станок для ротационной вытяжки металла с ЧПУ Х-800
Ещё более мощное решение – станок PS-CNCSXY600 HD. Это двухроликовый давильно-раскатной центр с максимальным диаметром заготовки 600 мм и расстоянием между центрами 1100 мм. Главный двигатель шпинделя имеет мощность 18,5 кВт, скорость вращения – 1800 об/мин. Усилие по осям X и Z составляет 40 кН и 50 кН соответственно. Станок обрабатывает алюминий толщиной 0,6-6 мм, углеродистую сталь 0,6-4 мм и нержавеющую сталь 0,6-3 мм. Твёрдость роликов превышает HR62, а материал – сталь Cr12MoV. Револьверная головка имеет 4+4 позиции, что позволяет быстро переналаживаться под разные операции.
Станок для ротационной вытяжки PS-CNCSXY600 HD

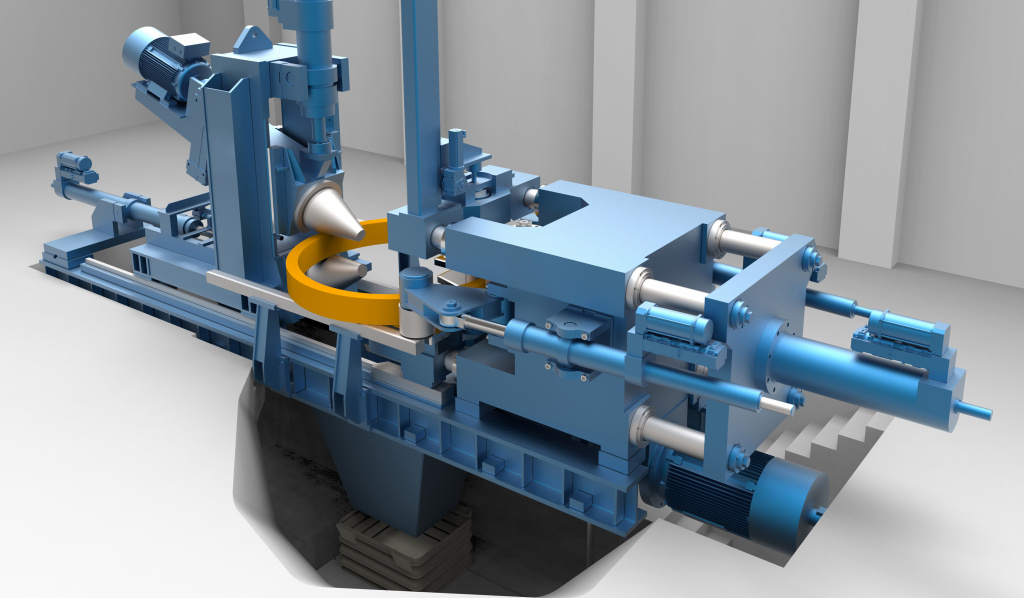

В свою очередь тяжёлые модели часто оснащаются тремя роликами, которые симметрично распределяют нагрузку и позволяют обрабатывать очень большие:
- полые детали вращения;
- трубы переменного сечения;
- корпуса специальных изделий.
Для технолога это означает возможность заложить в маршрутную карту сложную геометрию, которая раньше считалась нереализуемой на оборудовании данного класса стоимости.
От лёгких до тяжёлых заготовок
Экспертиза при выборе давильно-раскатного станка сводится точному сопоставлению параметров оборудования с конкретной номенклатурой. Мы работаем с линейками проверенных китайских заводов, чтобы закрыть весь спектр производственных задач – от мелкосерийных деталей до крупногабаритных узлов.
Если ваша номенклатура – это крупные детали диаметром до 800 мм с умеренной толщиной стенки, оптимальным решением выступает модель X-800. Она подходит для корпусов, обечаек, светотехнической арматуры, элементов выхлопных систем и других изделий, где важна геометрия и чистота поверхности. Наличие двух 6-позиционных головок позволяет вести обработку несколькими инструментами последовательно, сокращая вспомогательное время.
Когда же речь заходит о деталях с толстыми стенками и высокими требованиями к усилию деформирования, в работу включается PS-CNCSXY600 HD. Этот станок создан для тяжёлых режимов: он принимает заготовки диаметром до 600 мм и длиной до 1100 мм, а усилие прижима задней бабки достигает 20 кН. Это уровень производства баллонов, гидроцилиндров, корпусов фильтров высокого давления и элементов нефтегазового оборудования. Наличие прижимного диска защищает тонколистовые изделия от потери устойчивости и разрывов, а автоматическое центрирование заготовок обеспечивает точную соосность с оправкой.
Оба станка комплектуются современным программным обеспечением. В базовый пакет входят Prosper SpinCAD 2.5; CIMCO; MasterCAM и средства для черчения (AutoCAD 2007 и аналогичные). Это позволяет технологу подготовить управляющую программу непосредственно на рабочем месте, а оператору – быстро перейти на новую номенклатуру. Именно такая гибкость превращает давильно-раскатное оборудование в универсальный инструмент для мелкосерийного и среднесерийного производства.
Риски при выборе
Внедрение ротационной вытяжки сопряжено с рядом нюансов, которые часто недооценивают на этапе закупки. Ошибки здесь стоят дорого, потому что проявляются не на этапе пусконаладки, а в серийном производстве. Среди основных рисков стоит выделить такие, как:
- Недостаточная жёсткость станины, приводящая к вибрациям при высоких оборотах.
- Сложность интерфейса ЧПУ, требующая неоправданно высокой квалификации оператора.
- Несовместимость оснастки с креплением заготовок, принятым на вашем предприятии.
Именно поэтому критически важно не просто купить станок, а получить технологическое решение. Наш подход заключается в предварительном инженерном аудите: мы подбираем оборудование не по паспорту, а под конкретный материал, толщину и геометрию вашего изделия.
Резюме
Ротационная вытяжка уже не экзотика, а мейнстрим для предприятий, стремящихся снизить себестоимость и повысить качество осесимметричных деталей. В условиях ограниченного доступа к европейским технологиям, грамотно подобранное оборудование становится конкурентным преимуществом. Если перед вами стоит задача купить давильно-раскатной комплекс под конкретную номенклатуру, то мы готовы предоставить техническую консультацию и рассчитать окупаемость проекта.
