Выбор фрезерного станка не ограничивается подбором интересной модели по каталогу. Это комплексный подход, учитывающий технологическую философию предприятия. Ошибка при выборе с большой вероятностью приведёт: либо к избыточным капитальным затратам на неиспользуемый функционал, либо к невозможности выполнить контракт из-за дефицита мощности, точности и ограниченного инструментария. Станочный парк современного цеха должен быть сбалансирован: от компактных решений для инструментальных участков до тяжёлых портальных центров, способных обрабатывать крупногабаритную заготовку разнообразной оснасткой. Ниже рассмотрим, как различные классы оборудования закрывают те или иные производственные задачи, опираясь на конкретные модели, представленные в нашем портфеле.
Оборудование для мелкосерийного производства и инструментальных мастерских
В сфере единичного производства, ремонтных работ или изготовления нестандартной детали на первый план выходит универсальность и жёсткость конструкции. Здесь доминируют станки, где высока доля ручного управления. Довольно часто точность позиционирования обеспечивается современными средствами цифровой индикации.
Фрезерный станок CTV36
Ярким представителем этого класса является настольный фрезерный станок CTV36. Несмотря на компактность (900×740×1150 мм и вес 220 кг), это полноценный агрегат для решения широкого спектра задач. Он успешно совмещает функции сверлильного и вертикально-фрезерного станка. Диаметр сверления до 36 мм и торцевое фрезерование до 76 мм позволяют работать с достаточно массивными деталями. Конус шпинделя MT3 (КМ3) обеспечивает совместимость с обширным парком недорогой оснастки.
В зависимости от модификации станок может быть дооснащён следующим:
- системой автоматической подачи;
- устройством цифровой индикации (УЦИ).
Последнее важно для повышения повторяемости операций. Привод на шестерёнчатой передаче и мощность 1,5 кВт гарантируют уверенное резание по стали даже на низких оборотах, что часто является слабым местом более лёгких настольных фрезеров.
Фрезерный станок с УЦИ X8140
Для задач более высокого уровня, где требуется не просто сверление и торцевание, а полноценная обработка корпусных деталей, штампов и пресс-форм, используется универсальный фрезерный станок с УЦИ X8140. Это машина уже совершенно иного порядка. Её главное преимущество – наличие двух рабочих столов: горизонтального (400 × 800 мм) и вертикального, что открывает возможности для обработки длинных валов или высоких корпусов без сложной переналадки.
Конус шпинделя ISO40 и диапазон вращения от 40 до 2000 об/мин, в сочетании с мощностью привода до 5,5 кВт, позволяют использовать как быстрорежущий, так и твёрдосплавный инструмент. Оснащение станка цифровой индикацией по осям убирает главный бич универсального оборудования – зависимость точности от люфтов винтовых пар. Станок X8140 станет особенно практичным, если поток деталей нестабилен, а их номенклатура широка, поскольку он легко перенастраивается с фрезерования плоскости на расточку отверстия или нарезание паза.
Фрезерные станки для серийного производства
Когда речь заходит о партиях деталей, универсальные станки уступают место вертикальным обрабатывающим центрам с ЧПУ. В этом сегменте требования смещаются в сторону динамики перемещений, мощности шпинделя и наличия автоматической смены инструмента.
Вертикальный фрезерный центр VMC650
Эта модель считается оптимальной точкой входа в мир высокопроизводительной обработки. Считается, что вертикальный фрезерный VMC650 обладает отличным соотношением жёсткости и занимаемой площади, при массе около 4,5 тонн и габаритах 2300×2200×2400 мм. Станина из литого чугуна, прошедшая отжиг, гасит вибрации, возникающие при высокоскоростном фрезеровании. Роликовые направляющие качения обеспечивают плавность хода и долговечность. Перемещение по осям здесь 650×400×550 мм.
В зависимости от комплектации станок может оснащаться шпинделем с частотой вращения до 12 000 об/мин (прямой привод) или ременной передачей с моментом, необходимым для силовой обработки. Наличие системы АТС (автоматической смены инструмента) и популярных стоек ЧПУ, таких как Fanuc или GSK, делает VMC650 незаменимым в цехах, где нужно быстро переходить от одной детали к другой, сохраняя точность в пределах допусков.

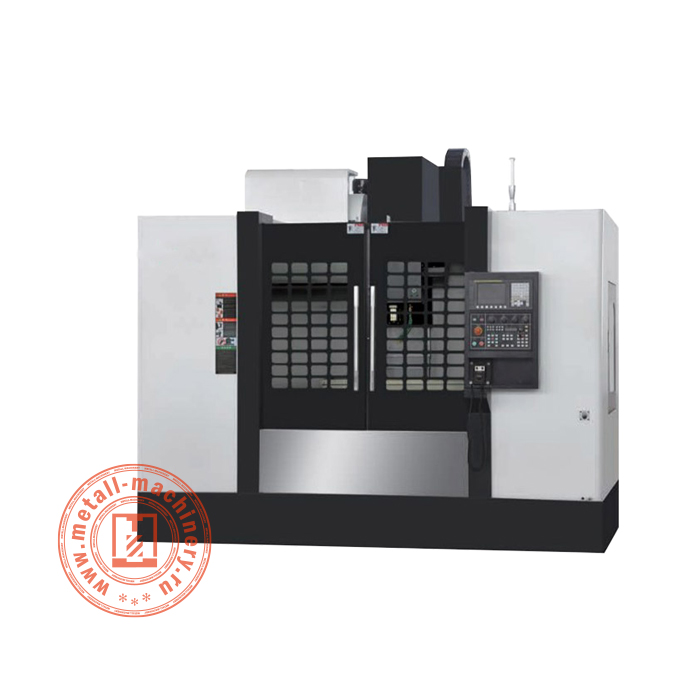

Вертикальный фрезерный центр VMC-1060
Для более крупных корпусных деталей или групповой обработки нескольких заготовок одновременно логичным расширением является вертикальный фрезерный центр VMC-1060. Ход по оси X здесь достигает 1000 мм, а стол размером до 1300×600 мм способен выдерживать нагрузку до тонны.
Мощность двигателя шпинделя в 7.5-11 кВт и стандартный конус BT40 дают возможность вести черновую обработку с большими съёмами металла. Точность повторяемости около ±0.003 мм гарантирует стабильное качество на финишных операциях. Модель VMC-1060 называют «кормильцем», поскольку он демонстрирует высокие результаты в производстве редукторов, плит, корпусов подшипников и пресс-форм среднего размера, где важна не только скорость, но и точность геометрии.
Фрезерные станки для тяжёлого машиностроения и крупных деталей
Обработка габаритных корпусов, станин и крупной оснастки требует принципиально иного подхода к базированию детали и архитектуре станка. Здесь на сцену выходят горизонтальные компоновки и портальные центры.
Горизонтальный фрезерный центр HMC400
Начальным уровнем тяжёлого машиностроения можно считать горизонтальный фрезерный центр HMC400. Хотя его стол имеет размер всего 400×400 мм, горизонтальная компоновка шпинделя кардинально меняет стратегию обработки. Эти центры славятся лучшим отводом стружки и возможностью обработки детали с четырёх сторон за одну установку (без необходимости повторного крепления), благодаря поворотной оси B (с точностью индексации до 0,001°).
Модель применяется для сложных, насыщенных отверстиями и плоскостями деталей, где вертикальная схема потребовала бы многократных переустановок. Инструментальный магазин, расширяемый до 80 позиций, и промышленная система ЧПУ делают HMC400 серьёзным аргументом в пользу автоматизации сложной механической обработки.
Портальный обрабатывающий центр GDC1515
Вершиной технологических возможностей для обработки действительно крупных форм является портальный обрабатывающий центр GDC1515. Это мостовой станок с габаритами 2500×2500×2500 мм и рабочим полем 1500×1500 мм. Он спроектирован для высокоточной работы с металлами и сплавами. Усиленный цельнолитой чугунный стол и расстояние между колоннами 1600 мм позволяют устанавливать массивные штампы и пресс-формы.
Станок характеризуется высокой динамикой. Шпиндель мощностью 13 кВт разгоняется до 12 000 об/мин, а время смены инструмента составляет всего 2,5 секунды. В базовой комплектации идёт стойка KND 2100, что делает этот центр доступным по цене. В свою очередь опциональная интеграция Siemens или Heidenhain открывает путь к сложной пятиосевой обработке.
Портальный центр GDC1515 закрывает потребность в изготовлении мастер-моделей, штампов кузовных элементов и крупногабаритной технологической оснастки.
Заключение
Примеры из нашего портфеля показывают, что для каждой задачи нужен свой станок. Компактный CTV36 удобен в ремонтной мастерской, универсальный X8140 справится с разными видами работ, вертикальные центры VMC быстро обрабатывают серийные детали, а портальный GDC1515 станет актуальным для больших и сложных заготовок. Главное при выборе чётко понимать, какие именно детали и в каких количествах вы планируете выпускать. Если станок подобран правильно, то он становится надёжной основой для стабильного качества и успешной работы всего производства.
