Токарно-карусельный станок – это основной вид промышленного оборудования, который требуется для обработки металлических заготовок. Он позволяет изготовить детали различных конструкционных форм, независимо от их сложности и особенностей. Именно поэтому имеет широкое применение в производстве деталей для автомобилей, судов, военной техники, машин и механизмов.
Устройство станков

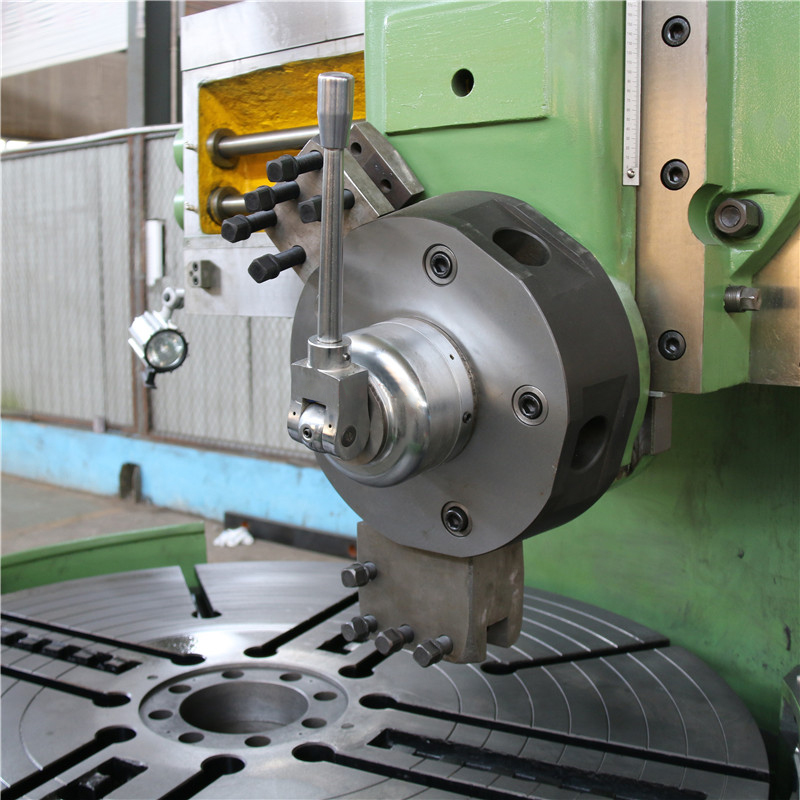

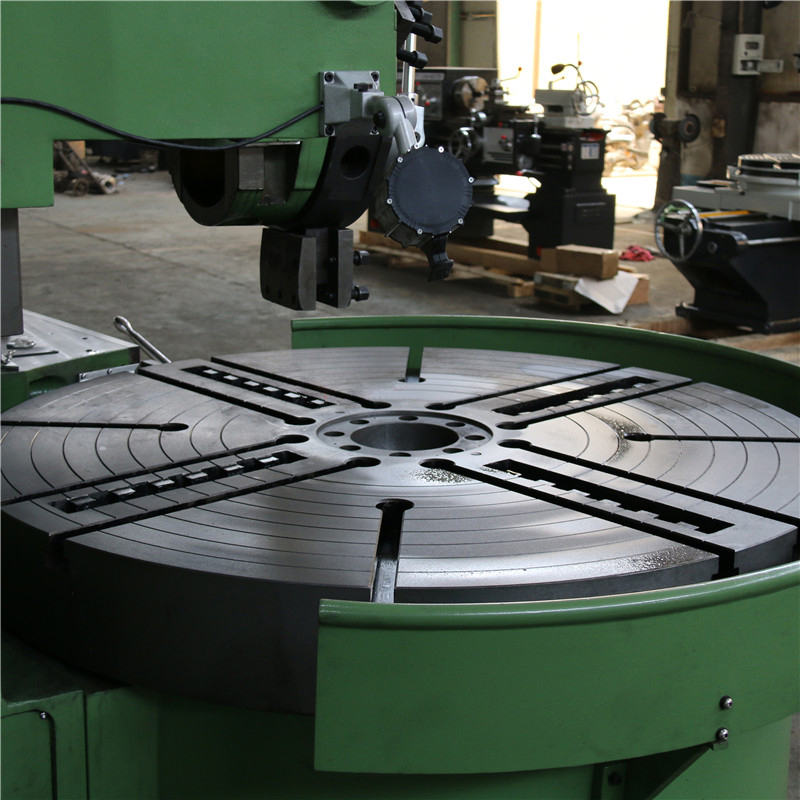

Токарно-карусельное оборудование имеет горизонтальный рабочий стол, на котором во время рабочего процесса фиксируются заготовки, и проводится обработка инструментами. Суппорт представляет собой держатель резцовой головки и осуществляет перемещение по горизонтали, регулируя положение режущего инструмента. В карусельных станках, как правило, их два – левый и правый.
В конструкцию агрегата также входит коробка передач, с помощью которой можно устанавливать скорость обработки, специальная консоль, предназначенная для перемещения шпинделя и сам шпиндель. Все элементы и узлы изготовлены из прочного чугуна или стали, которые обладают высоким уровнем стойкости к износу и деформациям, что продлевает срок эксплуатации оборудования.
В зависимости от модели токарно-карусельного станка, в его конструкцию может входить числовое программное управление. Для введения параметров и их корректировки во время работы агрегата, предусмотрена панель управления (как правило, это сенсорный экран, если речь идет о современных станках).
Также оборудование имеет электрический щит, может быть оснащено транспортером стружки, дополнительными узлами и механизмы, увеличивающими функциональность техники. В стандартную комплектацию входят две основные системы – автоматическая смазка и охлаждение.
Классификация оборудования
Классификация токарно—карусельных станков весьма обширна. Разберем основные виды промышленного оборудования.
По точкам опирания станки делят на:
- одностоечные – позволяют обрабатывать металлические заготовки, диаметр которых не превышает 2000 мм;

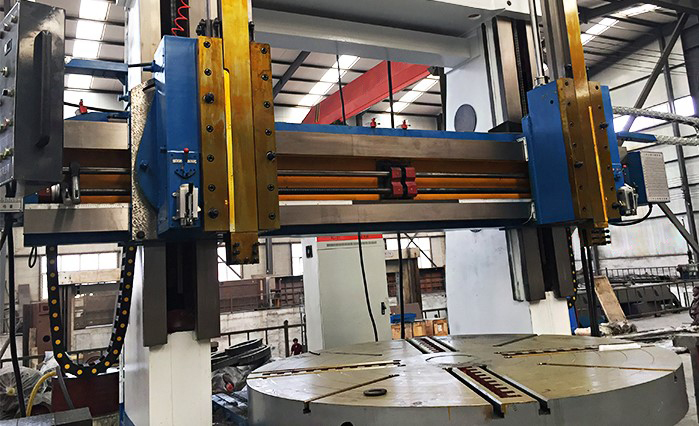

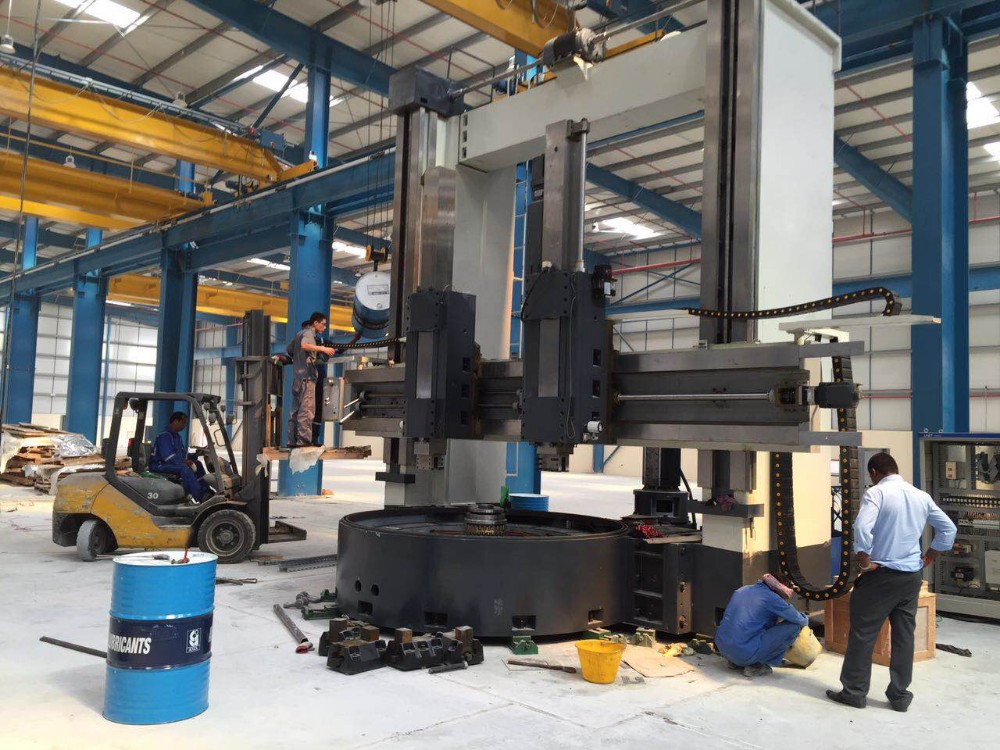

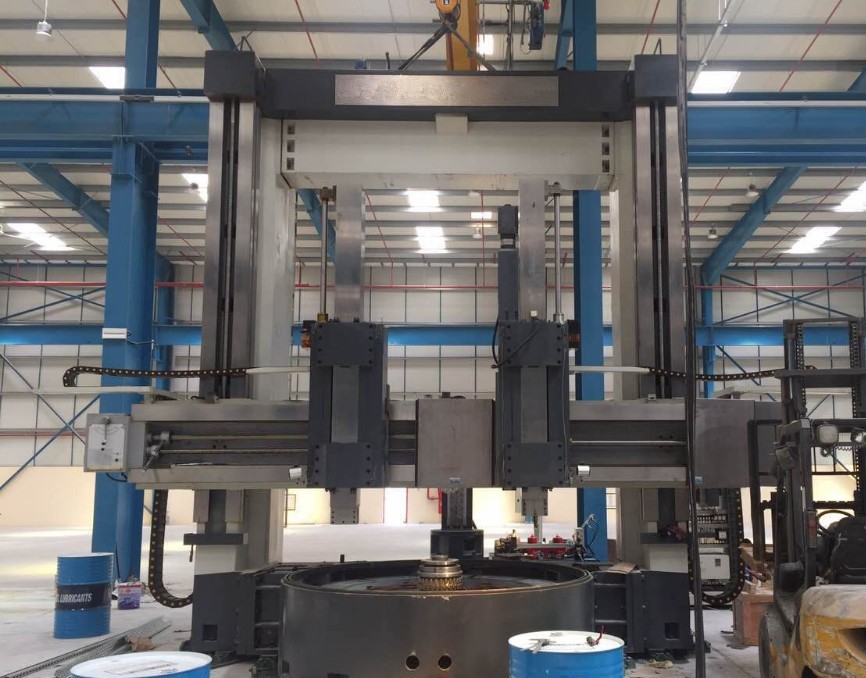

- двухстоечные – используются для обработки изделий с диаметром свыше 2000 мм (до 25 000 мм в зависимости от модели).
По виду шпинделя разделяют на:
- станки с головкой для одного резца – выполняют только один вид операций, не меняя инструменты в автоматическом режиме;
- с наличием револьверной головки, которая может фиксировать и автоматически менять несколько разных инструментов, ускоряя рабочий процесс.
По типу управления оборудования на:
- ручные – не имеют программы, все операции включаются исключительно оператором или мастером цеха;
- с числовым программным управлением, работающие по специально заданной заранее программе.
Обратите внимание, что заводы-изготовители выпускают немало индивидуальных станков под заказ с определенными характеристиками. Они могут быть направлены на отдельный вид работ и относиться к узкопрофильным. Однако благодаря индивидуальному производству, такие станки позволяют изготавливать металлические детали диаметром до нескольких десятков метров. Это уже спецтехника узкого профиля.
Применение токарно-карусельных станков
Токарно-карусельные станки широко используются на крупных производствах, где выпускаются большие партии готовой продукции. Все потому, что агрегаты способны в короткое время производить максимальное количество деталей, и, при этом, не жертвовать качеством.
Также станки распространены в учебных целях. Их устанавливают в цехах училищ, техникумов и институтов для обучения студентов или для повышения квалификации по направлению работодателей.
В некоторых случаях токарно-карусельное оборудование применяется в домашних целях – в гаражах, подсобках и подвалах, для выполнения единичных заказов или для изготовления деталей «для себя». Однако далеко не каждый человек может себе позволить приобрести такое оборудование из-за его сравнительно высокой стоимости.
Что касается промышленности, токарные станки широко распространены в машиностроении, судостроении, авиации, для сборки военной техники и даже оружия. Их используют для производства деталей практически любой конструкции и сложности, которые используются в строительстве зданий и сооружений.
Токарно-карусельное оборудование позволяет получить высокоточные детали без брака и дефектов. Производитель предусмотрен заранее налаженный и отшлифованный шпиндель, который способствует максимально точной обработке заготовок любых размеров – от самых маленьких до крупногабаритных.
Технические характеристики
Во время выбора токарно-карусельного станка, необходимо обратить особое внимание на технические характеристики. Ведь именно от них зависит скорость работы и, соответственно, эффективность производства.
Итак, к характеристикам токарных станков относят следующие:
- мощность оборудования;
- напряжение;
- размеры (длина, ширина, высота);
- вес (кг);
- максимальная нагрузка на рабочую зону;
- количество скоростей (ручных и автоматических);
- вид шпинделя;
- максимальное количество оборотов в минуту;
- количество точек опоры.
При выборе уделяют внимание наличию числового программного управления. Ведь именно оно позволяет ускорить рабочий процесс, сэкономить на найме сотрудников, улучшить эффективность. К тому же станки с ЧПУ не требуют особых знаний в работе с техникой – достаточно теории или небольшой практики.
Также рекомендуется выделить виды материалов, которые подлежат обработки. Некоторые станки могут работать не только с металлом, но и с тем же деревом. Согласитесь, это значительно увеличивает функциональность и универсальность оборудования, расширяет возможности производства и круг выпускаемой продукции.
Основные операции, выполняемые на станках
Токарно-карусельные станки отличаются большим количеством операций. Они могут выполнять:
- точение – представляет собой обработку поверхностей снаружи детали;
- растачивание – обработка изделий с целью выровнять поверхность, придать нужный размер или прямолинейность;
- формирование канавок;
- сверление – получение отверстий необходимого диаметра, которые, в будущем, будет предназначены для нарезания внутренней резьбы, зенкерования и других операций;
- развертывание – чистовая обработка детали для получения максимального уровня соответствия заданным параметрам;
- зенкерование – улучшение технических показателей изделия путем их обработки инструментами.
Дополнительно токарно-карусельные станки могут снабжаться и другими механизмами, которые способны увеличивать функциональность оборудование. То есть агрегат сможет выполнять такие операции, как фрезерование, дробление, шлифовка и даже нарезание внутренней или наружной резьбы, правосторонней или левосторонней. Все зависит от желания и бюджета заказчика.
Обзор токарно-карусельных станков
Токарно-карусельно оборудование представлено покупателям в нескольких видах. Все они отличаются характеристиками, размерами, весом, функциями. Именно поэтому следует внимательно отнестись к выбору, чтобы не потрать деньги впустую.
Давайте разберем основные популярные модели токарно-карусельных станков, которые пользуются популярностью у владельцев крупных производственных предприятий.
Станок CK5225
CK5225 – промышленное оборудование для обработки металлических заготовок, имеющее две стойки. Относится к вертикальным станкам, выполняет большое количество операций, среди которых фрезерование, шлифовка, сверление, протачивание, изготовление канавок на поверхностях изделий, нарезка наружной и внутренней резьбы.
Чаще используется в промышленности, связанной с прокладкой трубопроводов. Позволяет работать с заготовками диаметром до 2500 мм. Размеры оборудования крупные - 5180 х 5200 х 4870 мм. Это говорит о том, что станок может применяться исключительно в специально оборудованных цехах. Вес также не малый – 33000 кг, требующий наличие покрытий, которые выдерживают нагрузки такого уровня.
Шпиндели, подшипники и другие механизмы изготавливаются из высокопрочных материалов, которые способны работать на протяжении долгого времени без дефектов и разрушений. В конструкции оборудования предусмотрена коробка передач с 16 режимами, что позволяет регулировать скорость работы агрегата, в зависимости от вида и сложности изготовляемого изделия.
Станок издает небольшое количество шума благодаря тому, что все шестерни и зубчатые колеса качественно зашлифованы. К тому же это обеспечивает точную работу без отклонений от норм и заданных параметров. Для эффективной и бесперебойной работы производителем предусмотрена система смазки и система охлаждения механизмов и узлов в автоматическом режиме.
Для удобства работы предусмотрено числовое программное управление от японской торговой марки Omron. Установка работает за счет серводвигателя с мощностью 55 кВт.
Станок CK5250
Еще один двухстоечный станок с высокими техническими характеристиками, который позволяет изготавливать цилиндрические изделия не только из черных, но и из цветных металлов. Выполняет такие функции, как сверление, выполнение канавок, рассверливание, нарезание правосторонней и левосторонней резьбы и многое другое. По требованию, оснащается дополнительными механизмами, которые делают станок универсальным в использовании.
Агрегат выполнен согласно требований безопасности и нормативов ГОСТа. Отличается эффективностью производства, высоким КПД, повышенной скоростью работы. Конструкция станка прочная, устойчивая. Основные элементы выполнены из качественного чугуна с высокими эксплуатационными свойствами. Электродвигатель мощный – 75 кВт. Оборудование позволяет работать с заготовками, масса которых достигает 50 тонн, а диаметр не превышает 500 мм.
Размеры карусельного станка внушительные - 7680 x 6100 x 5975 мм. Вес также не малый – целых 100 000 кг. Такие параметры позволяет эксплуатировать технику только в оборудованных цехах. Работать с установками могут исключительно квалифицированные операторы и мастера.
Производителем предусмотрено наличие автоматизированной смены инструментов даже в стандартной комплектации. Это позволяет ускорить рабочий процесс в десятки раз, что непременно повлияет на количество выпускаемых готовых изделий. Также в конструкции имеется система числового программного управления. Вид такой системы покупатель может выбрать самостоятельно.

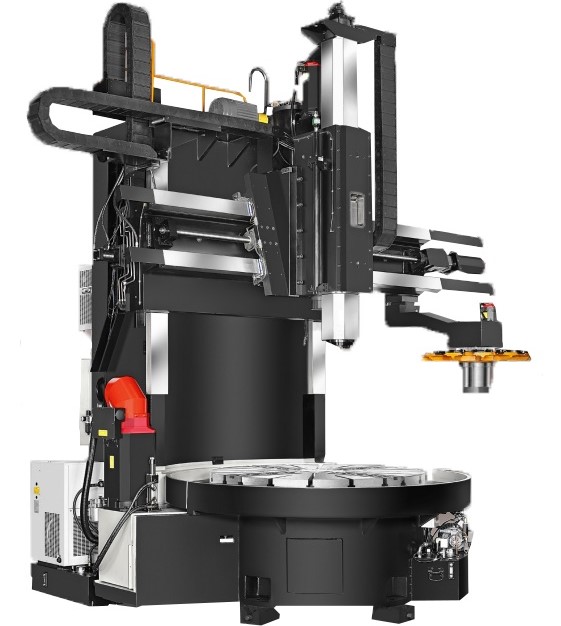

Станок CK5125
Для обработки черных и цветных металлов часто применяю токарно-карусельный станок CK5125. В конструкции предусмотрена всего одна стойка, но это не мешает выполнять работу качественно и безопасно. Агрегат предназначен для обработки поверхностей изделий, шлифовки, сверления, зенкерования, фрезерований и так далее. Возможно дооборудование узлами, которые увеличат его функциональность.
Станина оборудования выполнена из высокопрочного чугуна. Движущие механизмы и элементы изготовлены из стали с высокими эксплуатационными характеристиками. Благодаря обязательной заводской шлифовке шестерен, станок издает минимальное количество шума для оборудования такого размера.
В конструкции установки предусмотрена головка RAM. Она может вращаться на 35 градусов, что обеспечивает быструю работу со свободным доступом к поверхности обрабатываемой детали. Резцедержатель пятиугольный, что позволяет его оборудовать метчиками, резцами и другими инструментами.
Агрегат работает с заготовками весом до 10 тонн и с максимальным диаметром до 2500 мм. Вес оборудования высокий - 21 800 кг, что требует установку только на первом этаже и со специальным напольным покрытием, стойким к вибрациям и разрушением от больших нагрузок. Станок полностью соответствует технике безопасности и нормативам по ГОСТу. К работе допускаются только квалифицированные мастера.
