Горизонтальный фрезерный станок X6140

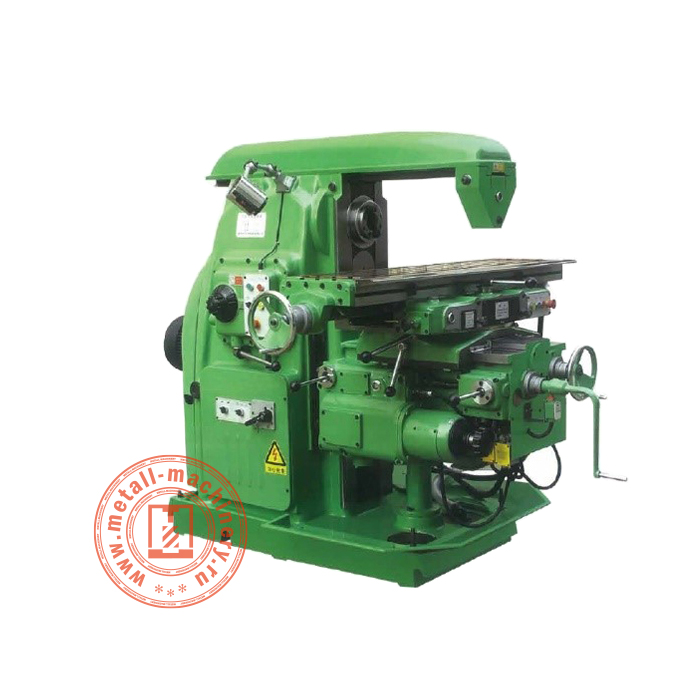

Горизонтальный фрезерный станок X6140 представляет собой классическое металлообрабатывающее оборудование, выполняющее различные фрезерные операции. Главной конструктивной особенностью станка является горизонтальное расположение шпинделя. Это техническое решение позволяет обрабатывать широкий спектр деталей, особенно при операциях прорезания пазов и обработки уступов. Станок имеет массивное основание и колонну, которые обеспечивают необходимую жесткость при выполнении операций. На передней части оборудования размещена панель управления с кнопками и индикаторами для контроля рабочих режимов.
Рабочий стол горизонтального станка для фрезерования X6140 оснащен Т-образными пазами для крепления заготовок и приспособлений. Стол имеет возможность продольного и поперечного перемещения, обеспечивая точное позиционирование обрабатываемой детали относительно инструмента. Система подачи реализована с помощью маховиков ручного управления, позволяющих точно контролировать перемещение стола и глубину фрезерования. Консоль станка поддерживает рабочий стол и обеспечивает его вертикальное перемещение для настройки положения заготовки. Верхняя часть станка оснащена защитным кожухом, предотвращающим разлет стружки и обеспечивающим безопасность оператора. В рабочей зоне станка предусмотрены приспособления для крепления различных типов фрез и вспомогательной оснастки.
Металлообрабатывающий фрезерный станок горизонтального типа X6140 имеет элементы системы охлаждения, необходимые для подачи смазочно-охлаждающей жидкости в зону резания. Горизонтальная компоновка станка делает его особенно эффективным при обработке длинных пазов, шлицев и зубчатых колес, обеспечивая хороший доступ к обрабатываемой поверхности и удобство контроля процесса фрезерования.
|
Конус и диаметр отверстия шпинделя (мм)
|
ISO50 7:24 |
|
Скорость вращения шпинделя (об/мин)
|
30-1500 |
|
Мощность двигателя (кВт)
|
11 |
|
Размеры рабочего стола (мм)
|
1700 х 400 |
|
Т-образные пазы стола (мм)
|
3 х 18 х 90 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
30-380 |
|
Ход по осям X/Y/Z (мм)
|
2300/2300/770 |
|
Мощность подачи (кВт)
|
1.5 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальный угол поворота стола (°)
|
45 |
|
Ход стола по осям X/Y/Z (мм)
|
900/315/350 (ручной), 880/300/330 (автоматический) |
|
Скорость подачи по осям X/Y (мм/мин)
|
23,5-1180 |
|
Скорость подачи по оси Z (мм/мин)
|
8-394 |
