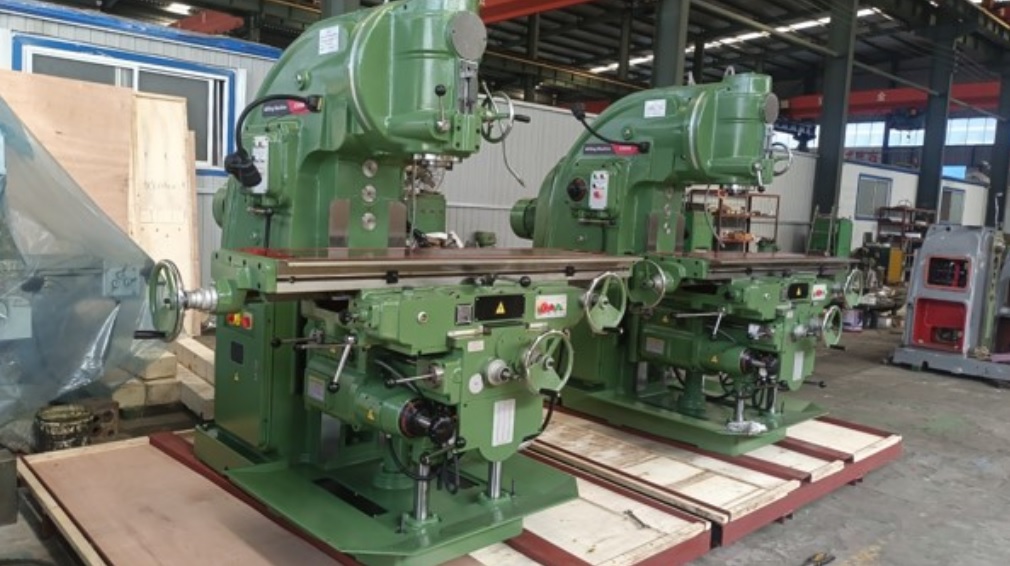

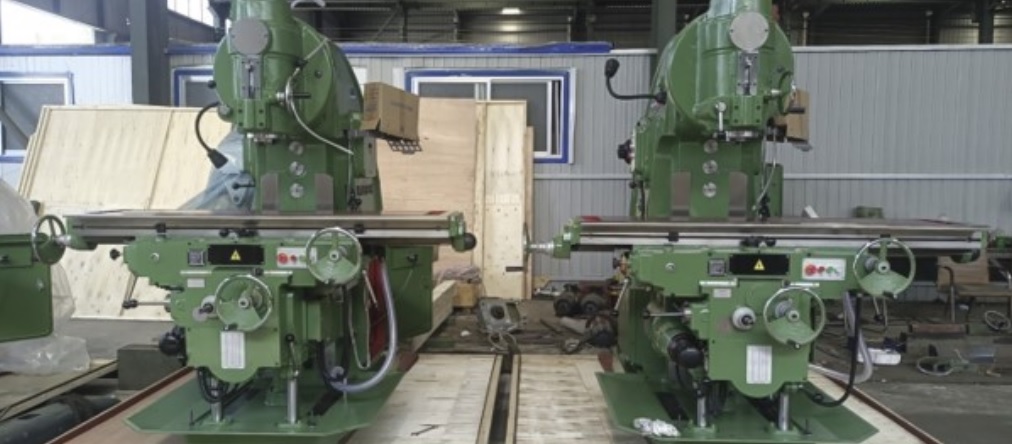

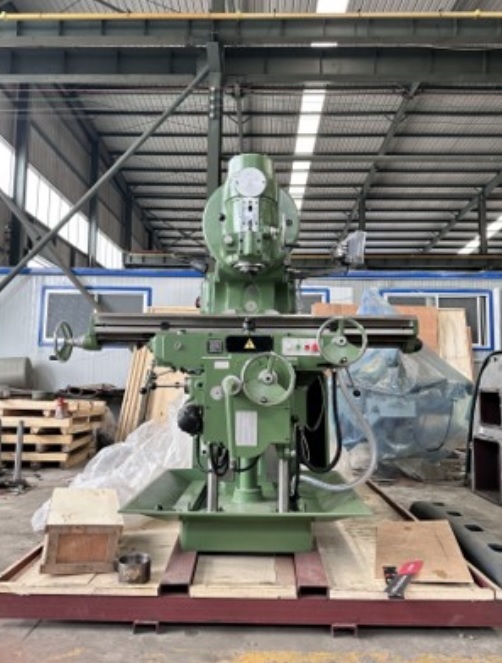

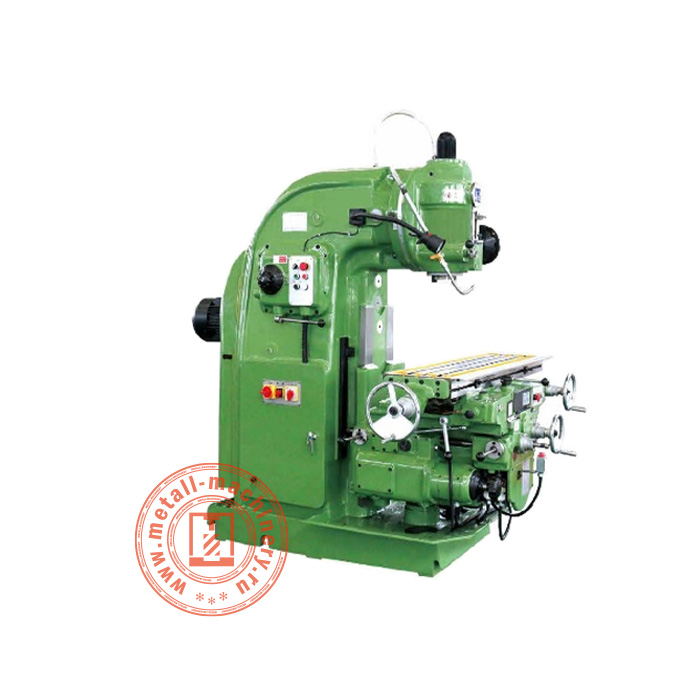

Вертикальный фрезерный станок X5040 – это одноколонный вертикально-фрезерный станок коленчатого типа для тяжелых условий эксплуатации, который имеет разумную конструкцию и при использовании соответствующих насадок такие функции обработки, как сверление, растачивание, фрезерование ровных или наклонных плоскостей и пазов. Этот промышленный фрезерный станок обеспечивает вертикальное перемещение заготовки, расположенной в основании. Седло, прикрепленное к его вертикальной стойке, может перемещаться в поперечном направлении.
Вертикально-фрезерный станок с одной элеваторной колонной X5040 состоит из колонны, основания, колена, стола, седла, вертикальной головки и т.д., а также системы охлаждения, системы смазки и электрической системы. Основная рама машины изготовлена отливкой из механита премиум-класса и имеют тяжелую прочную конструкцию. Основные детали отлиты из высокопрочного материала и прошли обработку искусственным старением. Жесткая режущая головка поворачивается на ±45° влево в вправо в вертикальной плоскости. В шпинделе установлен конический роликоподшипник. Пара направляющих по осям X, Y и Z закалена сверхзвуковой частотой, прецизионно отшлифована и зачищена. Система смазки может производить принудительную смазку ходового винта и направляющей.
Одноколонный вертикально-фрезерный станок коленного типа X5040 оснащается дисплеем DRO, который отображает положение детали или инструмента. Выгода в том, что более быстрее и точнее выполняются заявки. С DRO оператор будет тратить меньше времени на математику. Сокращение человеческих вычислений означает сокращение человеческих ошибок, что способствует уменьшению количества брака и увеличению прибыли. Когда оператор тратит меньше времени на проверку и измерения и больше времени на изготовление деталей, производительность значительно возрастает.
|
Конус и диаметр отверстия шпинделя (мм)
|
29 |
|
Скорость вращения шпинделя (об/мин)
|
30 - 1500 (18 передач) |
|
Размеры рабочего стола (мм)
|
2000 х 600 |
|
Ход по осям X/Y/Z (мм)
|
2000 / 1950, 315 / 300, 385 / 365 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
2300 / 1540 / 770 |
|
Мощность двигателя шпинделя (кВт)
|
11 |
|
Мощность подачи (кВт)
|
3 |
|
Угол наклона шпинделя
|
±45° |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Система смазки
|
Автоматическая централизованная |
|
Ход шпинделя (мм)
|
85 |
|
Расстояние от шпинделя до направляющей колонны (мм)
|
450 |
|
Скорость подачи при резке по оси X (мм/мин)
|
8-394 |
|
Скорость подачи при резке по оси Y (мм/мин)
|
15-786 |
