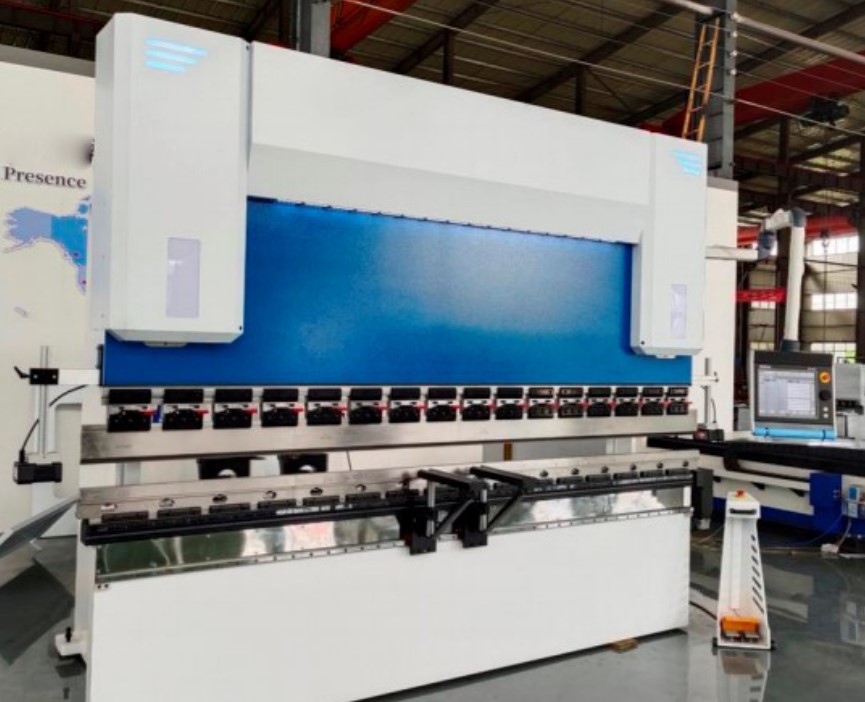

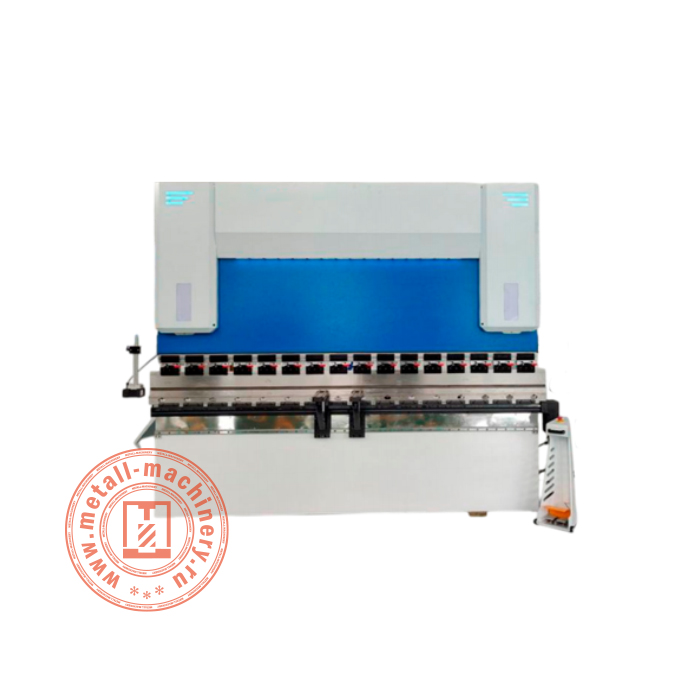

Листогибочный пресс 220TON 3700 4+1
Листогибочный пресс 220TON 3700 4+1 представляет собой станок для формообразования листового металла методом гибки под высоким давлением. Оборудование предназначено для создания сложных профилей, коробов, элементов корпусов и других изделий из листовой стали и цветных металлов. Станок обеспечивает точное позиционирование заготовки и стабильное качество гибки благодаря массивной сварной станине с ребрами жесткости и точным линейным направляющим. Конструкция включает верхнюю траверсу с гидроцилиндрами и нижнюю балку для установки рабочего инструмента.
Листогибочный пресс 220TON 3700 4+1 оснащен гидравлической системой с пропорциональным управлением и сервоприводами, обеспечивающими плавное перемещение траверсы и точное дозирование усилия гибки. Рабочая зона включает систему быстросъемного инструмента – верхние пуансоны и нижние V-образные матрицы различных типоразмеров. Многоосевая система ЧПУ с цветным сенсорным экраном позволяет программировать сложные циклы обработки с автоматическим позиционированием задних упоров по осям X, R и Z. Станок комплектуется набором специализированного инструмента для различных радиусов гибки и толщин материала.
Листогибочный пресс 220TON 3700 4+1 включает систему автоматической компенсации прогиба траверсы по всей длине стола. Многопозиционные задние упоры с независимыми сервоприводами автоматически устанавливают размеры отгибаемых полок с повторяемостью. Световая завеса безопасности, лазерная система контроля угла гибки и двуручная панель управления гарантируют защиту оператора. Станок выполняет последовательную многоугловую гибку профилей сложной конфигурации в автоматическом режиме, обеспечивая высокую производительность.
|
Ход ползуна (мм)
|
650 |
|
Высота открытия (мм)
|
530 |
|
Общая мощность (кВт)
|
15 |
|
Емкость масляного бака гидравлической станции (л)
|
165 |
|
Мощность главного двигателя (кВт)
|
1.5 |
|
Гидравлическая жидкость
|
№46 |
|
Скорость холостого хода (мм/с)
|
140 |
|
Модель двигателя
|
Y160M-4 |
|
Ход по осям Y1/Y2 (мм)
|
200 |
|
Ход по оси X (мм)
|
600 |
|
Рабочая скорость ползуна (мм/с)
|
10 |
|
Частота оборотов двигателя (об/мин)
|
1800 |
|
Скорость возврата (мм/с)
|
130 |
|
Номинальное давление гидросистемы (МПа)
|
До 25 |
|
Рабочее давление насоса (МПа)
|
31.5 |
|
Точность повторного позиционирования Y2 по оси Y1 (мм)
|
0.01 |
|
Точность позиционирования по оси X (мм)
|
0.02 |
|
Точность позиционирования по осям Y1/Y2 (мм)
|
0.02 |
|
Производительность насоса (л/мин)
|
20 |
|
Шестеренчатый насос
|
HG1-20-01R-VPC |
|
Габаритные размеры (мм)
|
4050 х 1800 х 2850 |
|
Масса станка (кг)
|
14 000 |
