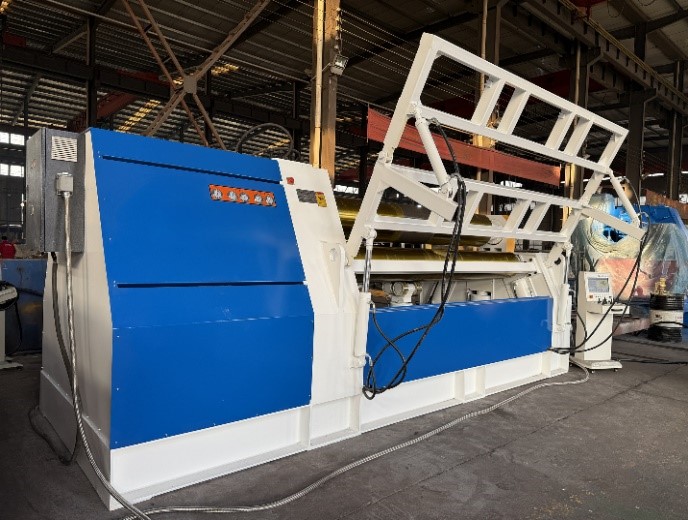

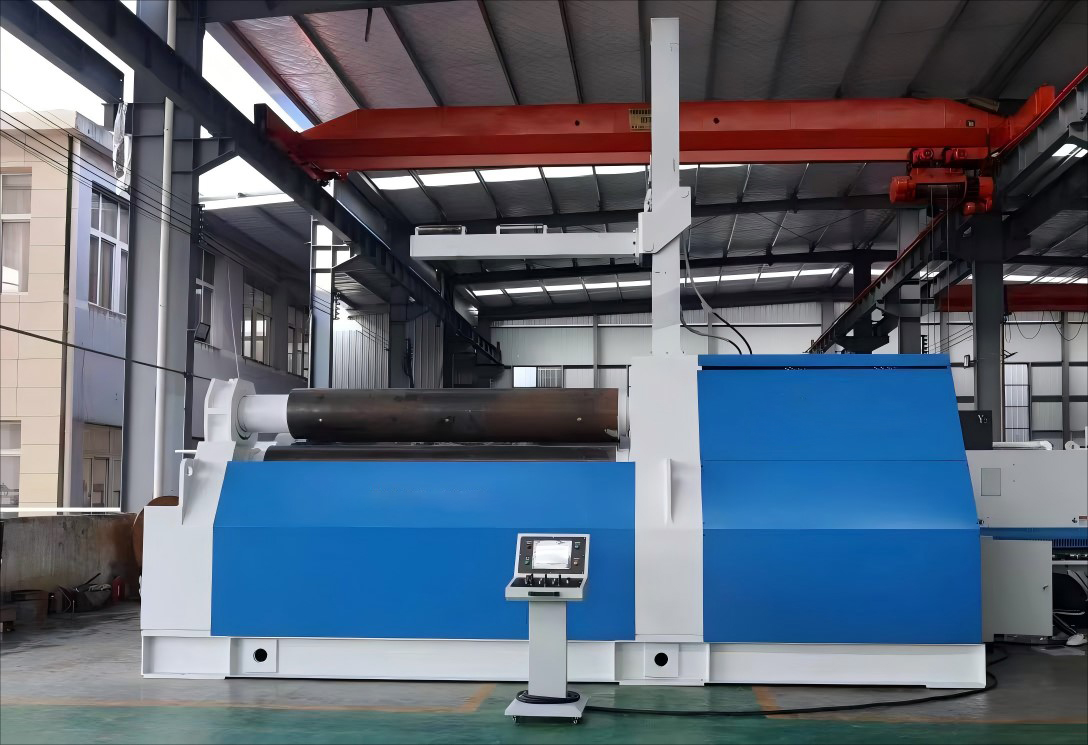

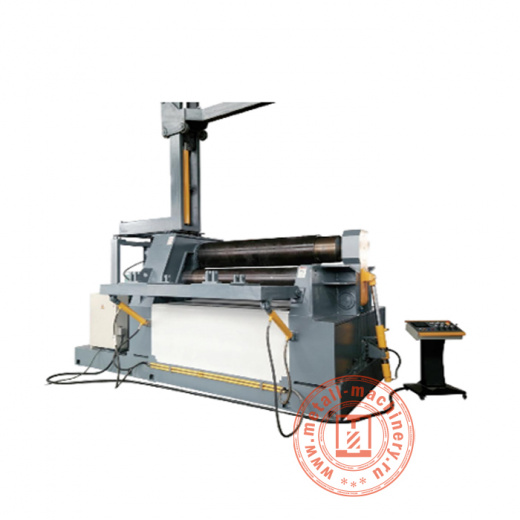

4-валковый листогиб W12CNC-25X2000
4-валковый листогиб W12CNC-25х2000 предназначен для высокоточной гибки листового металла и изготовления цилиндрических, конических и других радиусных заготовок. Оборудование оснащено системой числового программного управления, которая обеспечивает автоматизацию процесса вальцевания, точное соблюдение заданных параметров и стабильную повторяемость результатов. 4-валковый листогиб W12CNC-25х2000 применяется при обработке листового металла, где необходимы высокая точность формообразования и качественная подготовка деталей.
4-валковый листогиб W12CNC-25х2000 востребован на предприятиях машиностроения, судостроения, строительной, энергетической, нефтегазовой и металлообрабатывающей отраслей. Оборудование используется для изготовления обечаек, корпусов, резервуаров, воздуховодов, трубных элементов и других изделий из листового металла. Благодаря системе ЧПУ 4-валковый листогиб W12CNC-25х2000 эффективно применяется в единичном, серийном и мелкосерийном производстве, обеспечивая высокую производительность, точность гибки, надежность технологического процесса и стабильное качество обработки.
4-валковый листогиб W12CNC-25х2000 применяется для подготовки заготовок к последующей сварке, сборке или дальнейшей механической обработке. Использование современного листогибочного оборудования с ЧПУ способствует оптимизации производственного процесса, сокращению времени переналадки, рациональному использованию материала и повышению качества готовой продукции. 4-валковый листогиб W12CNC-25х2000 является эффективным решением для предприятий, которым необходима точная, производительная и стабильная гибка листового металла.
|
Модель системы ЧПУ
|
CNC Alien S650, 10" программируемая сенсорная панель, цифровой модульный контроллер движения |
|
Диаметр верхнего валка (мм)
|
360 |
|
Диаметр нижнего валка (мм)
|
340 |
|
Диаметр бокового валка (мм)
|
300 |
|
Относительная влажность воздуха (%)
|
90 |
|
Система управления
|
Автоматический / ручной режим |
|
Общая мощность (кВт)
|
15 |
|
Сжатый воздух (Мпа)
|
0,4-0,6 |
|
Максимальная ширина листа (мм)
|
2000 |
|
Рабочая температура (°С)
|
10-40 |
|
Температурный режим закалки (ºС)
|
500-650 |
|
Уровень шума (дБ)
|
≤85 |
|
Минимальный диаметр кольца при полной нагрузке (мм)
|
25 х 2000 х 650 |
|
Мощность гидравлической станции (кВт)
|
18.5 |
|
Максимальная толщина гибки (мм)
|
25 |
|
Максимальная толщина предварительно изогнутого листа (мм)
|
20 |
|
Предел текучести материала (МПа)
|
254 |
|
Напряжение питания (В)
|
280-220±10% |
|
Частота сети (Гц)
|
50±5% |
|
Твердость рабочих валков
|
HB 260–300 |
|

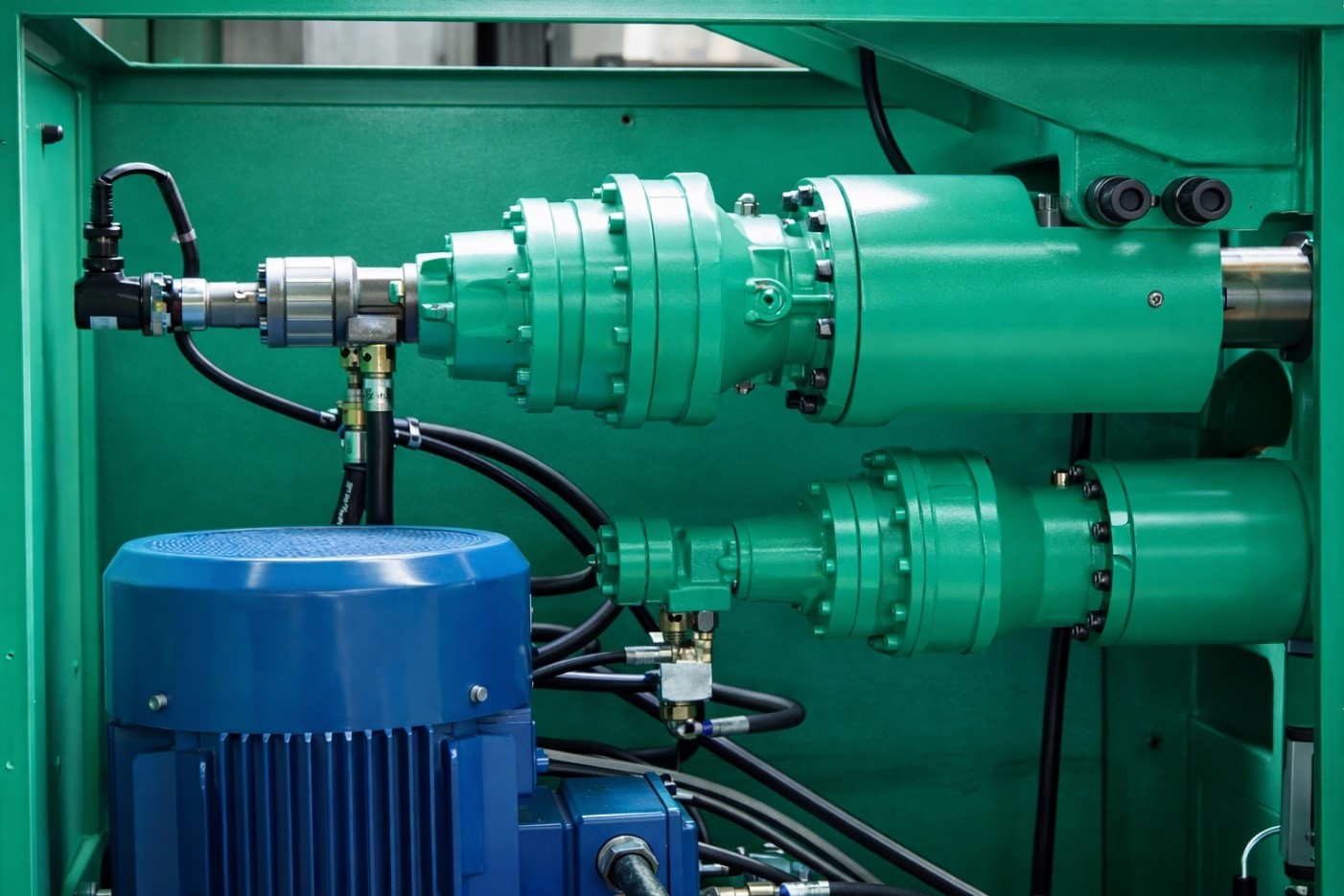

Тип привода валков
|
Гидравлический мотор + планетарный редуктор |
|

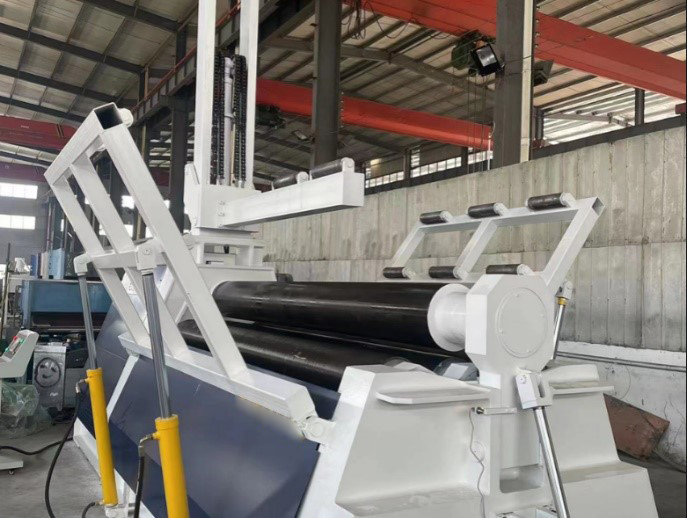

Материал боковых опорных стоек
|
Сварная конструкция из квадратной трубы |
|
Тип привода боковых опорных стоек
|
Гидравлический цилиндр |
|
Тип привода подающего рольганга
|
Линейные направляющие + ШВП |
|
Тип управления боковых опорных стоек
|
Ручной |
|
Тип управления рольганга
|
Связанное с системой |
|
Диапазон поддержки боковых опорных стоек (мм)
|
2500 |
|
Рабочая длина валков (мм)
|
2100 |
|
Длина подающего рольганга (мм)
|
4000 |
|
Способ выравнивания подачи рольганга
|
Электрический привод |
|
Скорость перемещения нижнего и боковых валков (вверх/вниз) (мм/мин)
|
300 |
|
Скорость гибки (мм/мин)
|
5000 |
|
Максимальный крутящий момент гидравлического двигателя (Нм)
|
40 000 |
|
Максимальное рабочее давление гидросистемы (МПа)
|
31.5 |
|
Округлость (мм)
|
±1,5 |
|
Прямолинейность (мм)
|
±1,5 |
|
Поверхность роликов рольганга
|
Твердое хромирование |
|
Покрытие роликов боковых опорных стоек
|
Полиуретан |
|
Поверхностная закалка валков
|
Твердость HRC 50–55, глубина 6 мм |
|
Вспомогательное устройство осевой коррекции перекоса
|
Привод от гидроцилиндра |
|
Габаритные размеры (мм)
|
5300 х 2000 х 1900 |
|
Масса станка (кг)
|
15 000 |
