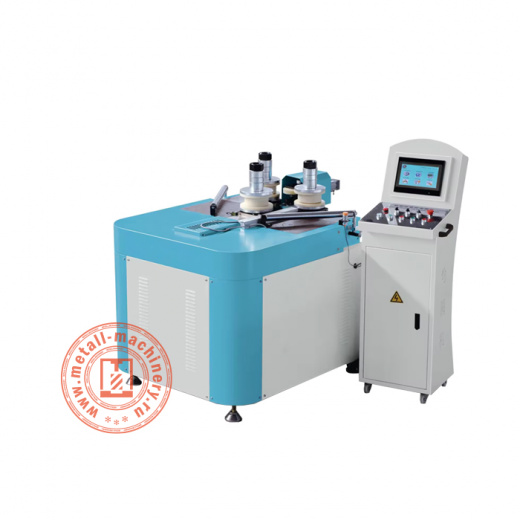

Автоматический станок для гибки алюминиевого оконного профиля LWYJ-60
Автоматический станок для гибки алюминиевого оконного профиля LWYJ-60 предназначен для сгибания металлических профилей из железа, меди и алюминия. В результате многопроходной гибки получаются профили в форме эллипса, круга, подковы и двойного колена. Конечная продукция включает в себя окна и двери сложных форм, декоративных объектов из кованого железа.
Автоматический профилегибочный станок LWYJ-60 оснащен тремя валами из высокопрочной стали, расположенных в горизонтальной плоскости и вращающихся в определенном направлении. Направляющие ролики гидравлически меняют положение, регулируя межосевое расстояние от 350 до 750 мм. Таким образом, минимальный радиус изгиба составляет 100 мм. Ролики приводятся в движение прямым гидравлическим двигателем Emerson. Многопроходный режим позволяет автоматически повторять изгиб.
Автоматический станок для гибки алюминиевого профиля LWYJ-60 работает в полностью автоматизированном режиме с помощью системы ЧПУ японского производства, обеспечивая исключительную точность позиционирования валов. Система также позволяет обнаружить данные об отскоке материала и оперативно его устранить.
|
Модель системы ЧПУ
|
Mitsubishi (Япония) |
|
Тип привода
|
Гидравлический прямой, Emerson (Тайвань) |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Размер обрабатываемого профиля (мм)
|
150 х 150 |
|
Максимальный диаметр роликов (мм)
|
230 |
|
Межосевое расстояние (мм)
|
350-750 |
|
Длина вала (мм)
|
150 |
|
Минимальный радиус изгиба внутренний (мм)
|
100 |
|
Поворотный энкодер
|
Banner (США) |
|
Ход подачи по оси Y (мм)
|
0.220 |
|
Частота вращения роликов (об/мин)
|
0-15 |
|
Крутящий момент по оси X (Нм)
|
2000-6000 |
|
Усилие по оси Y (т)
|
20 |
|
Мощность (кВт)
|
5,2 |
|
Электрические составляющие станка
|
Schneider Electric (Франция) |
|
Точность позиционирования по оси X (мм)
|
0,5 (повторно 0,1) |
|
Точность позиционирования ролика по оси Y (мм)
|
0,1 |
|
Гидравлический клапан
|
Yuken (Япония) |
|
Габаритные размеры (мм)
|
1300 х 1100 х 1500 |
|
Масса станка (кг)
|
1000 |
