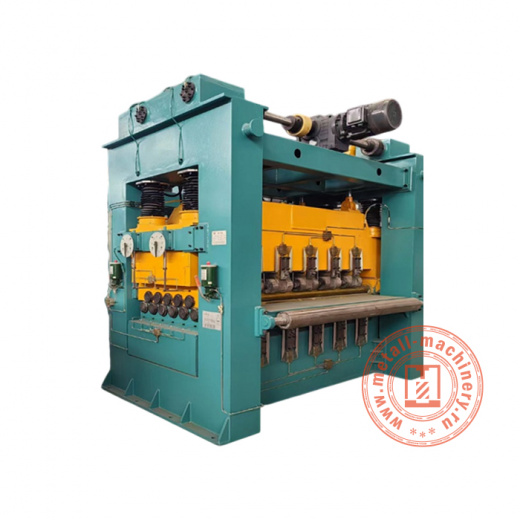

Линия для поперечной резки рулонной стали T44-10x1600
Линия для поперечной резки рулонной стали T44-10x1600 представляет собой комплексное решение для обработки металлических рулонов. Оборудование включает двухсторонний гидравлический разматыватель, обеспечивающий непрерывную подачу рулона плоской прокатной стали в линию обработки. После размотки материал проходит через систему правки, подвергается точной резке на секции заданного размера и автоматически укладывается в пачки. Особенностью линии является способность работать с материалами значительной толщины без потери качества реза.

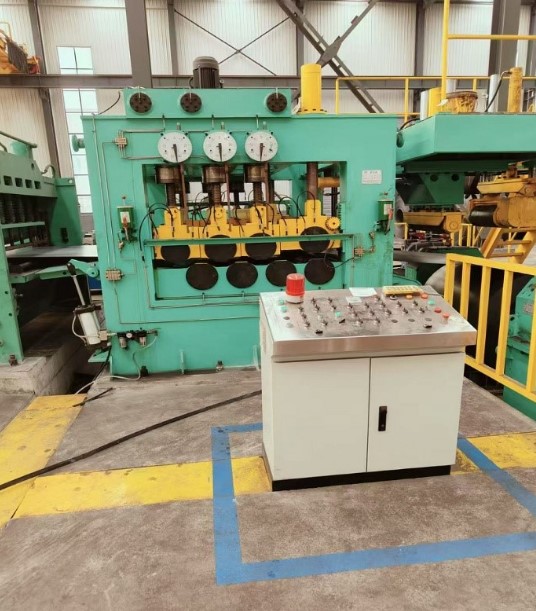

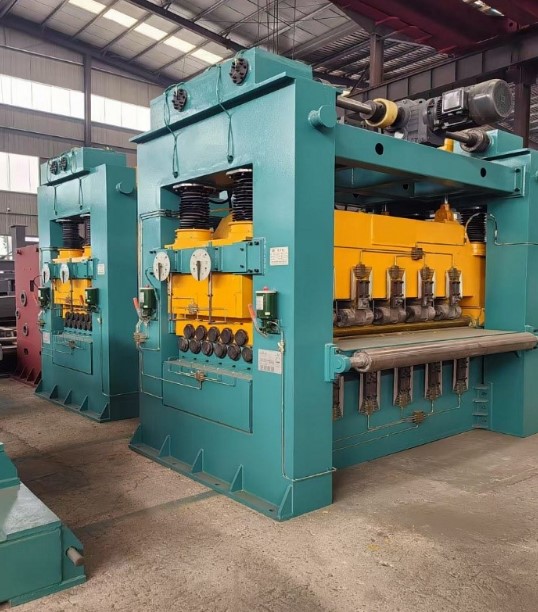

Оборудование для поперечной резки рулонной стали T44-10x1600 использует систему из двух роликовых правильных устройств (грубого и точного выравнивания), чтобы получить плоскостность высокого уровня. Подача полосы осуществляется с регулируемой скоростью, включая полную остановку для выполнения реза стационарными ножницами. При обработке тонколистовых материалов возможны незначительные дефекты поверхности в зоне контакта с правильными валками во время остановки линии.
Линия выравнивания и поперечной резки рулонной стали T44-10x1600 не требует петлевого провисания (приямок), что снижает требования к фундаменту и уменьшает затраты на монтаж. Для предприятий с ограниченными производственными площадями предлагается вариант плотной конфигурации линии. В базовом исполнении оборудование оснащено экономичными стационарными ножницами, при этом предусмотрена возможность модернизации до летающих ножниц для повышения производительности при работе с толстолистовым материалом.
|
Производительность (м/мин)
|
30 (толщина листов 3 мм) / 15 (толщина листов 12 мм) |
|
Толщина обрабатываемого листа (мм)
|
4-10 |
|
Ширина обрабатываемого листа (мм)
|
900-1600 |
|
Система управления
|
Mitsubishi |
|
Тип
|
Горячекатаные рулоны |
|
Общая мощность (кВт)
|
370 |
|
Степень защиты
|
IP40 |
|
Толщина обрабатываемой стали (мм)
|
4-10 |
|
Внутренний диаметр рулона (мм)
|
762/610 |
|
Наружный диаметр рулона (мм)
|
1200-2200 |
|
Ширина обрабатываемой стали (мм)
|
900-1600 |
|
Напряжение питания (В)
|
380±5% |
|
Частота сети (Гц)
|
50±1% |
|
Необходимое количество операторов
|
2-3 |
|
Максимальный вес рулона (кг)
|
≤ 25 000 |
|
Погрешность диагональности резки (мм)
|
≤ ±1,5 (при длине листа 2000 мм) |
|
Температура (℃)
|
+5...+40 |
|
Рабочая влажность (%)
|
≤83 |
|
Заусенцы после резки (мм)
|
≤ 5 толщины листа |
|
Механические свойства (МПа)
|
δs≤600 |
|
Длина поперечной резки (мм)
|
1000-6500 |
|
Высота штабеля (мм)
|
≤300 |
|
Погрешность резки (мм)
|
≤ ±1 (при длине листа 2000 мм) |
|
Сейсмическая устойчивость (баллов)
|
7 |
|
Габаритные размеры (мм)
|
36 000 х 10 000 х 1000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
