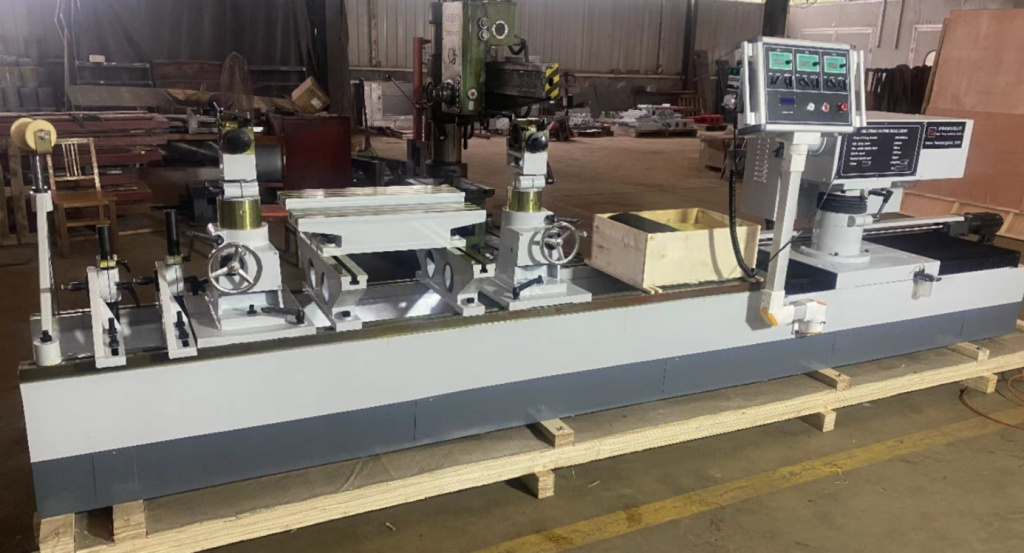

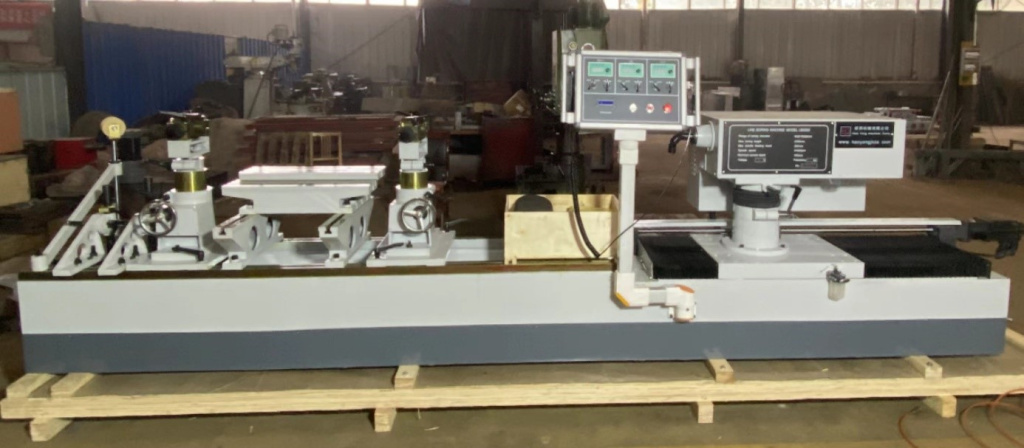

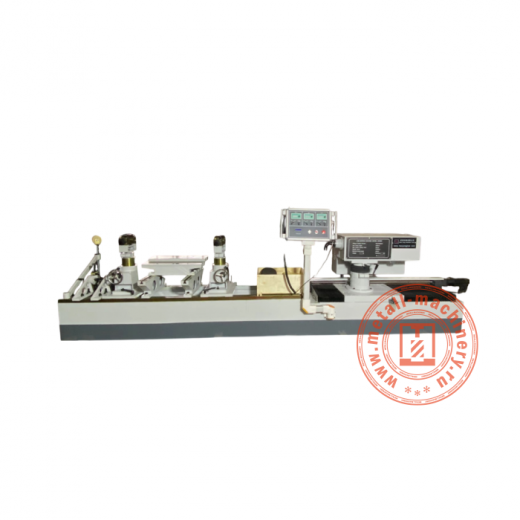

Горизонтально-расточный станок для постели блока цилиндров LB2300
Горизонтально-расточный станок для постели блока цилиндров LB2300 специализирован для обработки постелей блоков цилиндров двигателей внутреннего сгорания. Оборудование востребовано на предприятиях моторостроения, в цехах капитального ремонта двигателей, при восстановлении геометрии изношенных посадочных мест коренных подшипников коленчатого вала. Станок устраняет задачи восстановления соосности отверстий постели, исправления геометрических искажений после термической деформации или износа, подготовки поверхностей под установку ремонтных вкладышей увеличенного размера.
Горизонтально-расточный станок для постели блока цилиндров LB2300 ведет обработку горизонтально расположенным расточным шпинделем, который перемещается вдоль оси блока цилиндров. Блок двигателя надежно базируется на рабочем столе станка с использованием специальных приспособлений, фиксирующих деталь в точном положении. Расточная головка со сменными резцами проходит последовательно через все постели коренных подшипников, восстанавливая требуемый диаметр и соосность отверстий за одну установку детали. Двусторонняя компоновка с поддерживающими люнетами обеспечивает устойчивость расточного инструмента на всей длине обработки. Система управления координирует глубину резания и скорость подачи. Жесткое крепление блока исключает смещение во время съема металла.
Горизонтально-расточный станок для постели блока цилиндров LB2300 благодаря одновременной обработке всех постелей за единую установку блока устраняет погрешности базирования, которые возникают при многократном переустанавливании детали. Это сокращает производственное время и повышает геометрическую взаимосвязь обработанных поверхностей.
|
Скорость шпинделя шлифовального круга (об/мин)
|
30 - 600 |
|
Мощность двигателя шпинделя (кВт)
|
1,8 |
|
Максимальная длина заготовки (мм)
|
2300 |
|
Шероховатость поверхности после протягивания
|
Ra1,6 |
|
Цилиндричность отверстия (мм)
|
0.005 |
|
Диапазон диаметров растачивания (мм)
|
22-250 |
|
Максимальная длина выдвижения шпинделя (мм)
|
300 |
|
Продольное перемещение шпиндельной коробки (мм)
|
700 |
|
Мощность двигателя перемещения шпиндельной коробки (кВт)
|
1.2 |
|
Высота между шпинделем и верхней частью направляющей с Т-образным пазом (мм)
|
570-870 |
|
Габаритные размеры (мм)
|
4500 х 900 х 1540 |
|
Габаритные размеры в упаковке (мм)
|
4700 х 1100 х 1750 |
|
Масса станка (кг)
|
2800 |
