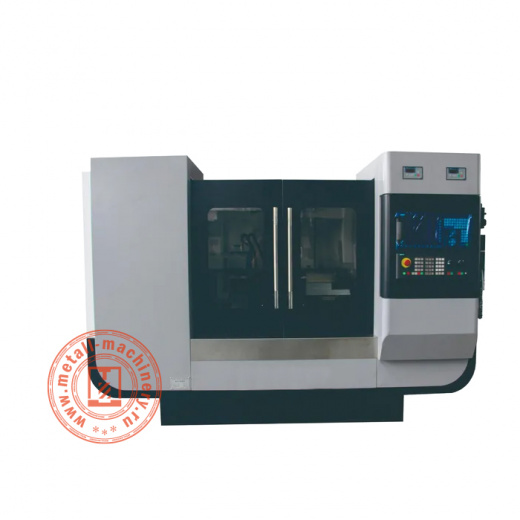

Координатно-шлифовальный станок MKLF-300
Координатно-шлифовальный станок MKLF-300 – высокоточное оборудование для обработки отверстий и сложных контуров методом шлифования с привязкой к координатам. Станок предназначен для выполнения операций, где требуется минимальный допуск, точное позиционирование и стабильное качество поверхности. Координатная система управления обеспечивает контроль перемещений и повторяемость результатов при серийной обработке.
Координатно-шлифовальный станок MKLF-300 применяется в инструментальном производстве, машиностроении и при изготовлении пресс-форм, штампов и точной оснастки. Оборудование используют для обработки посадочных отверстий, калибров и элементов сложной геометрии, где важны точность расположения и соответствие проектным параметрам. Шлифование позволяет достигать высокой чистоты поверхности и точности сопряжений.
Координатно-шлифовальный станок MKLF-300 позволяет повысить качество обработки, снизить отклонения и обеспечить стабильность технологического процесса.
|
Ход по осям X/Z (мм)
|
400/450 |
|
Точность позиционирования по осям X/Z (мм)
|
5/6 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
2/3 |
|
Размеры рабочего стола (мм)
|
400 |
|
Глубина обработки (мм)
|
До 300 |
|
Температура окружающей среды (°C)
|
0-45 |
|
Общая мощность (кВт)
|
42 |
|
Максимальный диаметр вращения (мм)
|
500 |
|
Давление сжатого воздуха (МПа)
|
0,3-0,55 |
|
Напряжение питания (В)
|
380±10% |
|
Частота сети (Гц)
|
50±2% |
|
Максимальный вес заготовки (кг)
|
500 |
|
Максимальный диаметр шлифования торца (мм)
|
До 400 |
|
Диаметр внутреннего отверстия (мм)
|
100-300 |
|
Цилиндричность (мкм)
|
3 |
|
Мощность двигателя привода вращения детали (кВт)
|
4 |
|
Мощность электрошпинделя внутреннего шлифования (кВт)
|
22 |
|
Мощность двигателя наружного/торцевого шлифования (кВт)
|
7.5 |
|
Крутящий момент серводвигателей приводов по осям X/Z (Нм)
|
20/20 |
|
Дискретность (разрешение) позиционирования по осям X/Z (мм)
|
0,0001/0,0001 |
|
Скорость подачи по осям X/Z (м/мин)
|
5/5 |
|
Производительность насоса СОЖ (л/мин)
|
200 |
|
Диаметр наружного шлифования (мм)
|
До 400 |
|
Скорость вращения детали (об/мин)
|
20-120 |
|
Скорость вращения шлифовального круга 1/2 (об/мин)
|
1000 - 24 000 / До 3000 |
|
Круглость внутреннего отверстия / наружного цилиндра (мкм)
|
2 |
|
Шероховатость внутреннего отверстия
|
Ra 0,32 |
|
Торцевое биение (мм)
|
0,002 (на 200 миллиметров радиуса) |
|
Давление воды (МПа)
|
0,2-0,3 |
|
Габаритные размеры (мм)
|
2600 х 2800 х 2500 |
|
Масса станка (кг)
|
11 500 |
