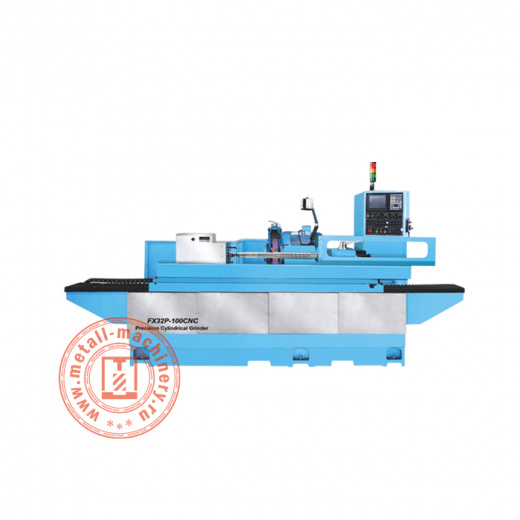

Круглошлифовальный станок FX32-100
Высокоточная традиционная цилиндрическая шлифовальная машина FX32-100 предназначена для финишной обработки наружных цилиндрических и конических поверхностей металлических деталей. Оборудование применяется на завершающих этапах механической обработки, когда необходимо обеспечить высокую точность размеров, геометрии и качество поверхности изделий. Высокоточная традиционная цилиндрическая шлифовальная машина FX32-100 используется на машиностроительных, инструментальных, ремонтных и металлообрабатывающих предприятиях, где предъявляются повышенные требования к качеству изготовления ответственных деталей.
Высокоточная традиционная цилиндрическая шлифовальная машина FX32-100 подходит для обработки валов, осей, шпинделей, втулок, роликов и других деталей вращения из различных марок стали, чугуна и иных материалов, пригодных для шлифования. Оборудование востребовано как в единичном, так и в серийном производстве, обеспечивая стабильность технологического процесса.
Высокоточная традиционная цилиндрическая шлифовальная машина FX32-100 способствует повышению качества готовой продукции, снижению количества доводочных операций и обеспечению стабильной повторяемости результатов обработки. Использование оборудования позволяет эффективно организовать производственный процесс и добиться требуемых параметров поверхности деталей. При выборе высокоточной традиционной цилиндрической шлифовальной машины FX32-100 рекомендуется учитывать габариты заготовок, требования к точности обработки и особенности технологических операций, что обеспечивает рациональную и длительную эксплуатацию оборудования.
|
Расстояние между центрами (мм)
|
1000 |
|
Скорость вращения шпинделя (об/мин)
|
30 000 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT-4 |
|
Максимальный диаметр шлифования (мм)
|
320 |
|
Скорость шпинделя шлифовального круга (об/мин)
|
1570/1742 |
|
Мощность двигателя (кВт)
|
0,75-5.5 |
|
Подача шлифовальной головки за один оборот маховика (базовая/экспортная) (мм)
|
12,5 |
|
Мощность двигателя шпинделя (кВт)
|
1,5 |
|
Объем резервуара для рабочей жидкости (л)
|
200 |
|
Диаметр шлифовального круга (мм)
|
510 x 50-80 x 127 / 610 x 60-100 x 203 |
|
Мощность насоса СОЖ (кВт)
|
0,37 |
|
Мощность насоса (кВт)
|
15000 |
|
Скорость подачи (мм/мин)
|
50-3000 |
|
Диаметр сквозного отверстия шпинделя передней бабки (мм)
|
30 |
|
Максимальный угол поворота стола (°)
|
4 |
|
Угол поворота шлифовального круга
|
9° |
|
Максимальный вес заготовки между центрами/в патроне (кг)
|
150 |
|
Максимальный вес заготовки в шпинделе (кг)
|
40 |
|
Угол поворота (влево/вправо)
|
±30° |
|
Ход шпинделя (подача на оборот) (мм)
|
20 |
|
Ход шпинделя (при дифференциальной подаче) (мм)
|
0.005 |
|
Угол поворота рабочего колеса
|
30° |
|
Конус наперстка
|
90° |
|
Конус шпинделя (Морзе)
|
MT-5 |
|
Ход шпинделя задней бабки (мм)
|
32 |
|
Двигатель масляного насоса статического давления (опция)
|
1.5 |
|
Емкость бака шпинделя со статическим давлением (л)
|
120 |
|
Емкость циркуляционного бака гидравлической системы (л)
|
70 |
|
Габаритные размеры (мм)
|
4200 х 2330 х 1950 |
|
Масса станка (кг)
|
5000 |
