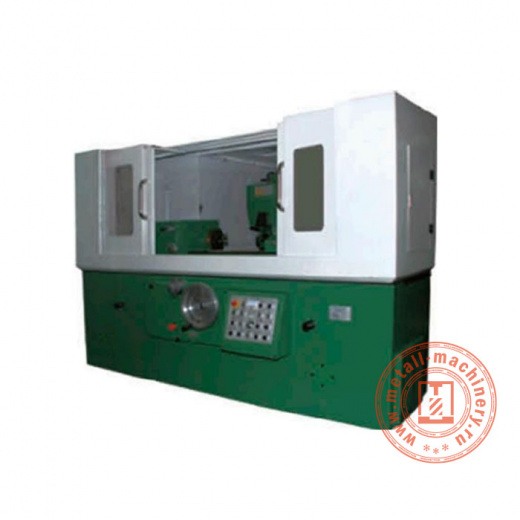

Резьбошлифовальный станок с ЧПУ SK7420 х 750
Резьбошлифовальный станок с ЧПУ SK7420х750 предназначен для высокоточной обработки резьбовых поверхностей деталей различного назначения. Оборудование оснащено системой числового программного управления, которая обеспечивает автоматизацию процесса резьбошлифования, точное соблюдение технологических параметров и стабильную повторяемость результатов. Станок применяется для финишной обработки металлических заготовок, когда необходимо получить высокую точность профиля резьбы, качественную поверхность и соответствие требованиям технической документации.
На предприятиях машиностроения, инструментального производства, авиационной, автомобильной, энергетической и других отраслей промышленности резьбошлифовальный станок с ЧПУ SK7420х750 используется для изготовления и восстановления деталей с резьбовыми поверхностями. Оборудование эффективно применяется в единичном, серийном и мелкосерийном производстве, где особое значение имеют точность механической обработки, производительность, стабильность технологического процесса и повторяемость получаемых результатов.
Для выполнения финишных операций резьбошлифовальный станок с ЧПУ SK7420х750 применяется с целью повышения точности резьбы, снижения шероховатости поверхности и подготовки деталей к дальнейшей эксплуатации или сборке. Использование современного шлифовального оборудования с ЧПУ способствует оптимизации производственного процесса, сокращению времени переналадки и повышению качества выпускаемой продукции. Станок востребован на современных металлообрабатывающих предприятиях, где необходимы высокая точность обработки резьбы, надежность оборудования и стабильное качество готовых изделий.
|
Модель системы ЧПУ
|
FANUC |
|
Высота центра (мм)
|
120 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,004 |
|
Окружная скорость шлифовального круга (м/с)
|
45 |
|
Длина наносимой резьбы (мм)
|
700 |
|
Шаг резьбы (мм)
|
0,4-24 |
|
Максимальная длина устанавливаемой заготовки (мм)
|
750 |
|
Максимальный угол подъёма резьбы (°)
|
±30 |
|
Диаметр шлифовального круга (мм)
|
300-400 |
|
Общая мощность (кВт)
|
30 |
|
Максимальный диаметр устанавливаемой заготовки (мм)
|
200 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальный вес заготовки (кг)
|
25 |
|
Ход шлифовальной бабки по оси X (мм)
|
175 |
|
Ход стола по оси Z (мм)
|
700 |
|
Скорость перемещения стола по оси Z (м/мин)
|
0-3 |
|
Скорость перемещения шлифовальной бабки по оси X (м/мин)
|
0-3 |
|
Скорость перемещения правки по оси V (м/мин)
|
0-3 |
|
Скорость перемещения шпинделя по оси C (об/мин)
|
0,5-8 |
|
Диапазон шлифуемых диаметров резьбы (мм)
|
2-200 |
|
Количество заходов резьбы
|
1-99 (произвольное) |
|
Ход правки по оси V (мм)
|
70 |
|
Посадочное отверстие шлифовального круга (мм)
|
203 |
|
Производительность насоса охлаждения шлифовки (л/мин)
|
167 |
|
Напор насоса охлаждения шлифовки (м)
|
11 |
|
Производительность насоса охлаждения правки (л/мин)
|
68 |
|
Напор насоса охлаждения правки (м)
|
8 |
|
Габаритные размеры (мм)
|
2500 х 1800 х 1800 |
|
Масса станка (кг)
|
5800 |
