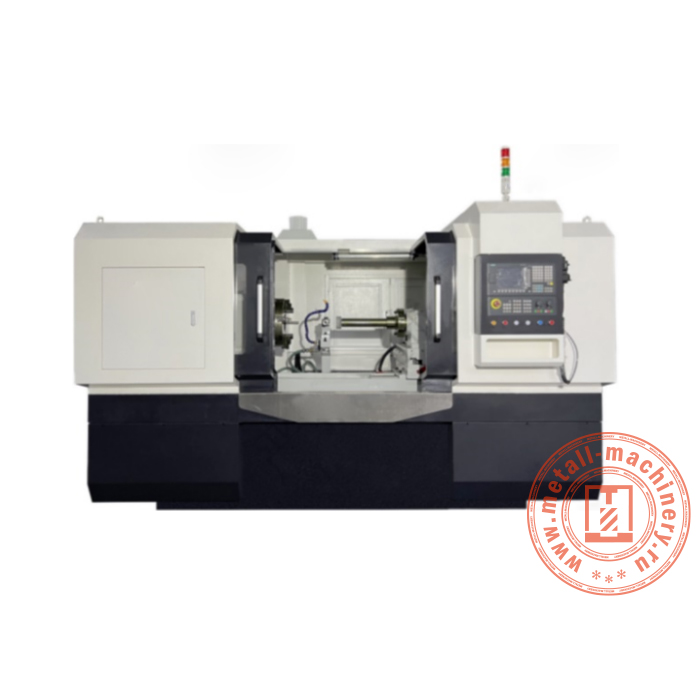

Внутришлифовальный станок с ЧПУ IK500-CNC
Внутришлифовальный станок с ЧПУ IK500-CNC представляет собой металлообрабатывающее оборудование, предназначенное для обработки внутренних поверхностей деталей. Станок обеспечивает шлифование цилиндрических отверстий, конических поверхностей и сложнопрофильных внутренних контуров с достижением высокой степени чистоты поверхности и точности размеров. Конструктивно оборудование выполнено в виде горизонтальной компоновки с жесткой станиной, обеспечивающей стабильность обработки и минимизацию вибраций.
Внутришлифовальный станок с ЧПУ IK500-CNC функционирует по принципу относительного движения шлифовального круга и обрабатываемой детали. Заготовка закрепляется в патроне или центрах, получая вращательное движение, в то время как шлифовальная бабка с высокоскоростным шпинделем осуществляет возвратно-поступательные движения вдоль оси обработки. Система числового программного управления обеспечивает точное позиционирование инструмента, контроль скоростных режимов и автоматическое выполнение технологических циклов.
Внутришлифовальный станок с ЧПУ IK500-CNC отличается высокой жесткостью конструкции, обеспечивающей стабильность геометрических параметров при длительной эксплуатации. Применение системы ЧПУ позволяет реализовать сложные траектории движения инструмента, программировать различные циклы обработки и обеспечивать повторяемость результатов. Станок способен выполнять как черновые, так и финишные операции шлифования, достигая высокой производительности при сохранении качества обработки. Эргономичное расположение органов управления и защитных элементов обеспечивает безопасность оператора и удобство обслуживания оборудования.
|
Мощность двигателя (кВт)
|
15 |
|
Шероховатость обработанной поверхности (мкм)
|
Ra 0,63 |
|
Диаметр поворота крышки заготовки (мм)
|
150/725 |
|
Угол поворота шлифовальной бабки
|
20° |
|
Максимальная глубина шлифования (мм)
|
400 |
|
Максимальная нагрузка на шпиндель бабки (кг)
|
500 |
|
Ход шпинделя шлифовального круга по оси X (мм)
|
300 |
|
Ход стола по оси Z (мм)
|
725 |
|
Скорость вращения шпинделя шлифовального круга (мм/мин)
|
0,1-4000 |
|
Максимальная скорость стола (ось Z) (мм/мин)
|
0,1-5000 |
|
Мощность серводвигателя осей Z/X (кВт)
|
3/2,2 |
|
Мощность водяного насоса (кВт)
|
0.12 |
|
Мощность инструмента для обработки заготовок (кВт)
|
3 |
|
Мощность внутреннего шлифовального инструмента (кВт)
|
5.5 |
|
Точность повторного позиционирования ЧПУ по осям Z/X (мм)
|
0.004 |
|
Точность позиционирования по оси ЧПУ (ось Z/X) (мм)
|
0.008 |
|
Округлость отверстия (мм)
|
0.005 |
|
Разрешение по оси ЧПУ ось Z/X (мм)
|
0.001 |
|
Цилиндричность отверстия (мм)
|
0.008 |
|
Габаритные размеры (мм)
|
4100 х 2100 х 2350 |
|
Масса станка (кг)
|
6500 |
