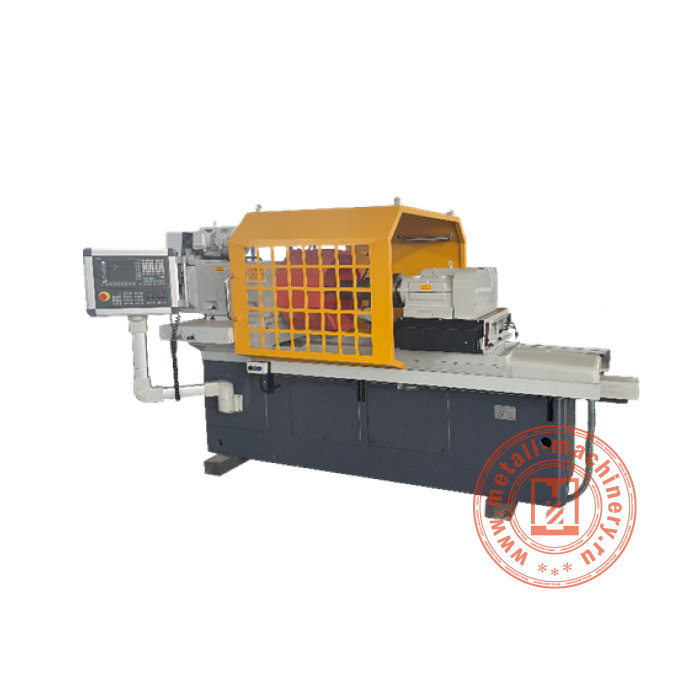

Внутришлифовальный станок с ЧПУ MK250
Внутришлифовальный станок с ЧПУ MK250 предназначен для финишной обработки внутренних цилиндрических поверхностей деталей. Оборудование применяется при производстве втулок, корпусов подшипников, гильз, шестерен с внутренними отверстиями и других изделий, где требуется высокое качество внутренних поверхностей. Станок решает задачи достижения заданной геометрии отверстий после сверления, растачивания или литья, обеспечивая необходимые параметры шероховатости и размерной стабильности.
Внутришлифовальный станок с ЧПУ MK250 выполняет обработку посредством вращающегося шлифовального шпинделя, который вводится внутрь обрабатываемого отверстия. Деталь фиксируется в патроне, установленном на передней бабке станка. Шпиндель с абразивным кругом небольшого диаметра совершает вращательное движение с высокой частотой, одновременно перемещаясь в радиальном направлении для съема припуска и в продольном для обработки по длине отверстия. Числовое программное управление координирует все перемещения рабочих узлов, обеспечивая заданную траекторию движения инструмента. Система ЧПУ позволяет задавать программу обработки через панель оператора. Подача охлаждающей жидкости в зону контакта предотвращает перегрев и способствует удалению продуктов шлифования из труднодоступного пространства отверстия.
Внутришлифовальный станок с ЧПУ MK250 благодаря применению числового программного управления сокращает время переналадки при смене номенклатуры изделий. Сохранение программ в памяти системы позволяет быстро возвращаться к производству ранее изготавливаемых деталей без повторной настройки. Обработка внутренних поверхностей методом шлифования исключает необходимость последующих доводочных операций.
|
Ход по осям X/Z (мм)
|
250/725 |
|
Точность позиционирования по осям X/Z (мм)
|
±0,0025 |
|
Скорость хода по оси X (м/мин)
|
0,1-5 |
|
Максимальный вес заготовки (кг)
|
400 |
|
Диаметр внутреннего шлифования (мм)
|
510 |
|
Глубина отверстия (мм)
|
50-450 |
|
Угол поворота (°)
|
15°, 20° |
|
Минимальное значение позиционирования стола по осям X/Z (мм)
|
0.001 |
|
Ход по оси Z (мм)
|
100-5000 |
|
Максимальная скорость по оси Z (м/мин)
|
6 |
|
Шероховатость поверхности внутреннего отверстия (мкм)
|
≤0,4 |
|
Округлость отверстия (мм)
|
≤0,004 |
|
Разрешение по осям X/Z (мм)
|
≤0,01 |
|
Цилиндричность отверстия (мм)
|
≤0,006 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
