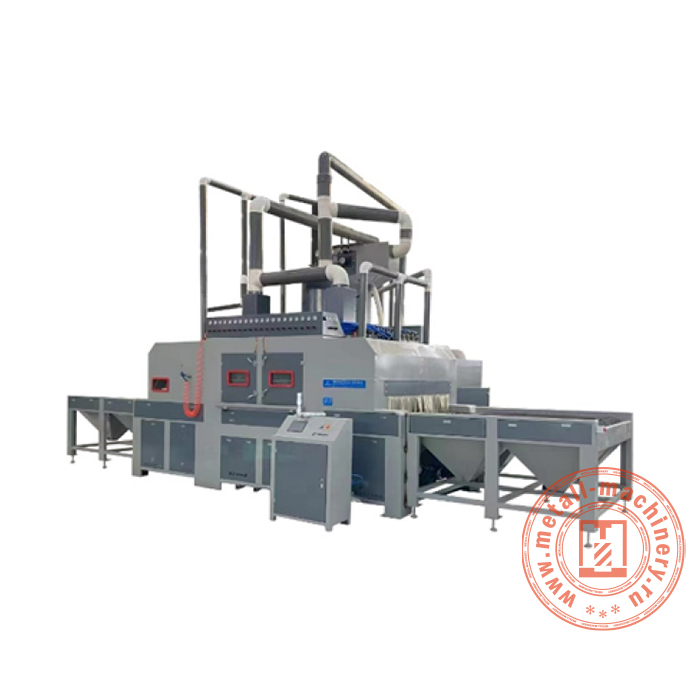

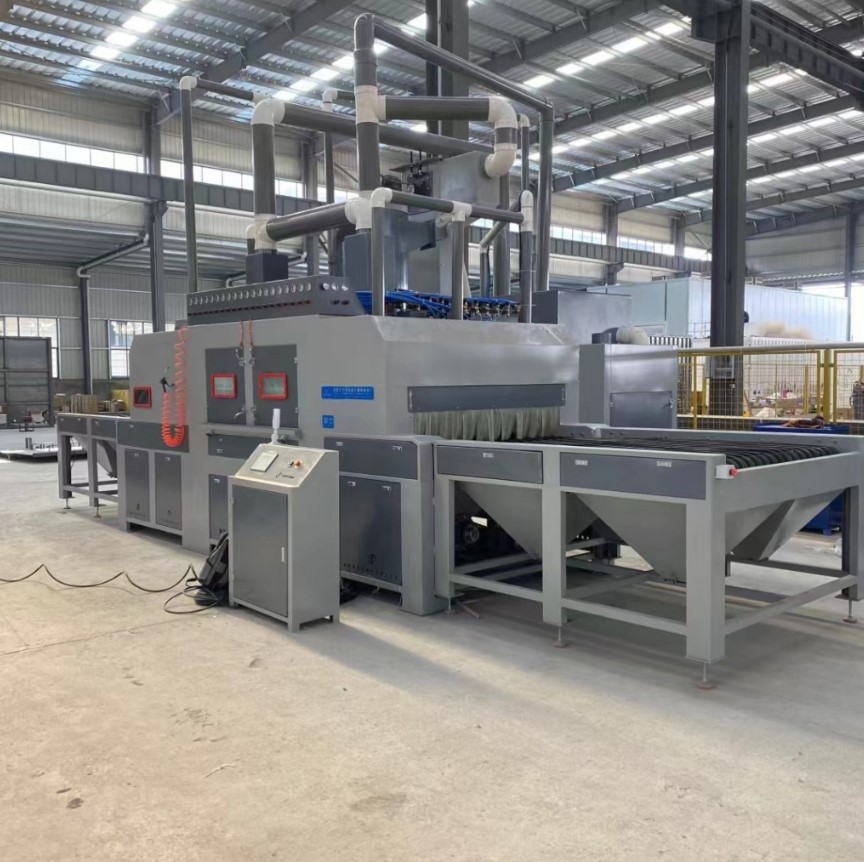

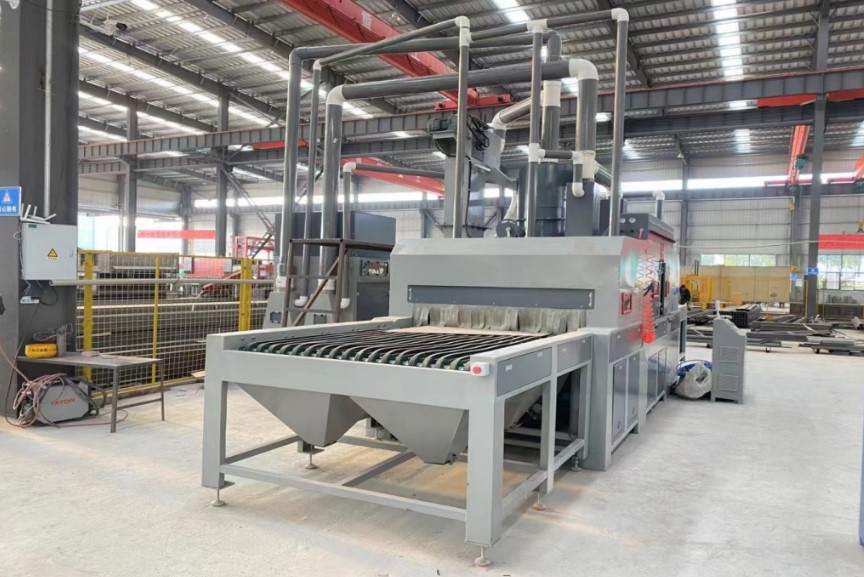

Автоматическая дробеструйная камера конвейерного типа XBT1600-24A
Автоматическая дробеструйная камера конвейерного типа XBT1600-24A предназначена для очистки металлических изделий методом дробеструйной обработки в непрерывном режиме. Оборудование применяется для удаления ржавчины, окалины, следов коррозии, старых лакокрасочных покрытий и технологических загрязнений, возникающих после сварки, литья, прокатки или механической обработки. Автоматическая дробеструйная камера конвейерного типа XBT1600-24A обеспечивает качественную подготовку поверхности металла перед окраской, нанесением антикоррозионных покрытий и выполнением последующих производственных операций.
Автоматическая дробеструйная камера конвейерного типа XBT1600-24A используется на предприятиях машиностроения, металлургии, судостроения, производства металлоконструкций и других отраслей промышленности. Конвейерная система транспортировки позволяет организовать непрерывную обработку деталей различной формы и размеров, обеспечивая стабильную дробеструйную очистку поверхности. Автоматическая дробеструйная камера конвейерного типа XBT1600-24A может эксплуатироваться как самостоятельное оборудование или интегрироваться в автоматизированную производственную линию.
Автоматическая дробеструйная камера конвейерного типа XBT1600-24A применяется для подготовки металлических изделий к сварке, окраске, нанесению защитных и антикоррозионных покрытий, а также к другим технологическим операциям. Использование оборудования позволяет эффективно удалять поверхностные загрязнения, улучшать адгезию лакокрасочных материалов и обеспечивать высокое качество обработки. Автоматическая дробеструйная камера конвейерного типа XBT1600-24A востребована на современных промышленных предприятиях, где важны надежность оборудования, производительность, эффективность дробеструйной очистки и соответствие требованиям производства.
Конструкция и габариты
| Модель | XBT1600-24A |
| Корпус | Сварная конструкция из стального листа толщиной 2-10 мм |
| Общие габариты (с сепаратором) | 3850 x 2400 x 3550 мм |
| Рабочая камера | 1500 x 2000 x 1100 мм |
| Туннель | 3000 x 1800 x 1100 мм |
Обрабатываемые детали
| Максимальный размер обрабатываемой детали | Длина - не ограничена (конвейерная подача), ширина - 1480 мм, высота - ≤300 мм |
| Загрузочное окно | Ширина 1600 мм, высота 400 мм |
| Тип материалов | Металлы (сталь, чугун, алюминий и др.) и неметаллические поверхности |
Электродвигатели
| Конвейерный мотор | Напряжение / Частота | 380 В / 50 Гц |
| Мощность | 0,75 кВт | |
| Подъёмный мотор | Напряжение / Частота | 380 В / 50 Гц |
| Мощность | 2,2 кВт | |
| Шнековые моторы (продольный/верхний) | Напряжение / Частота | 380 В / 50 Гц |
| Мощность | 2 x 0,75 кВт | |
| Поперечный шнековый мотор | Напряжение / Частота | 380 В / 50 Гц |
| Мощность | 0,75 кВт | |
| Двигатель автоматической рамы пистолетов | Напряжение / Частота | 380 В / 50 Гц |
| Мощность (кВт) | 0,75 кВт (с частотным регулятором) | |
| Двигатель вентилятора пылеуловителя | Напряжение / Частота | 380 В / 50 Гц |
| Мощность | 7,5 кВт (шум ≤90 дБ) |
Пескоструйная система
| Количество пистолетов-распылителей | 24 шт., расположены на 6 штангах (по 4 на каждой) |
| Покрытие | 360°, без мёртвых зон |
| Сопла | 8 x 20 x 60 мм |
| Управление | Частотный регулятор скорости |
Система рекуперации абразива
| Способ | Элеватор с автоматической циркуляцией |
| Шнеки | 3 шт., мощность по 0,75 кВт, производительность 20 т/ч |
| Подъёмник | 1 шт., мощность 2,2 кВт, производительность 20 т/ч |
| Сепаратор | 1 шт., мощность 0,75 кВт, производительность 30 т/ч, с автоматической подачей песка и ЧПУ (PLC) |
Система пылеулавливания
| Тип | Фильтровальные картриджи |
| Количество фильтров | 6 шт., размер 300 x 900 мм |
| Точность фильтрации | 0,1-0,3 мм |
| Концентрация пыли на выходе | ≤60 мг/м³ |
| Вытяжная труба | Оцинкованная сталь с обратным взрывозащитным клапаном |
| Габариты пылеуловителя (с вентилятором) | 1400 x 1800 x 2850 мм |
Пневматическая система
| Давление воздуха | 0,2-0,7 МПа (рабочее 0,3-0,5) |
| Расход воздуха | ≥23 м³/мин (рекомендуется компрессор 125 кВт) |
Дополнительное оборудование
| Освещение | 3 x LED-лампа по 18 Вт, 220 В |
| Смотровое окно | 1 шт. |
| Двери | 2 шт. (передняя и задняя), 600 x 900 мм |
| Ручной продувочный пистолет | 1 шт. (для наладки и обслуживания) |
Технические параметры обработки
| Скорость очистки | 0,6-1,5 м/мин (обратно пропорциональна качеству) |
| Класс очистки | A-B Sa 1,0-2,5 (ISO 8501-1) |
| Шероховатость поверхности | Ra 3-50 мкм (регулируется зернистостью абразива) |
| Абразив | 16-400 меш (корунд, стеклянные шарики, стальная дробь) |
Эксплуатационные условия
| Мощность | ≈14 кВт |
| Температура окружающей среды | От -10...+45 °C |
| Относительная влажность | ≤96% |
| Время непрерывной работы | ≤24 ч/сутки |
| Цвет окраски | Серый/тёмно-серый (по выбору) |
| Требования к помещению | Отсутствие агрессивных сред (кислот, щелочей, солей), крытое помещение |
Габариты линии (с конвейером)
| Длина загрузки/выгрузки | 3600 мм |
| Высота конвейера | 1150 мм |
| Общая занимаемая площадь (над уровнем пола) | 12 000 x 4000 x 3800 мм |
| Высота рабочей зоны оператора | 1100 мм |
Система управления
| Интерфейс оператора | Сенсорная панель (Mcgs) |
| Контроллер | PLC |
| Сигнализация | Трёхцветная световая индикация |
| Электрооборудование | Низковольтная аппаратура (Chint, Schneider) |
| Кабели | Соответствуют национальным стандартам КНР |
