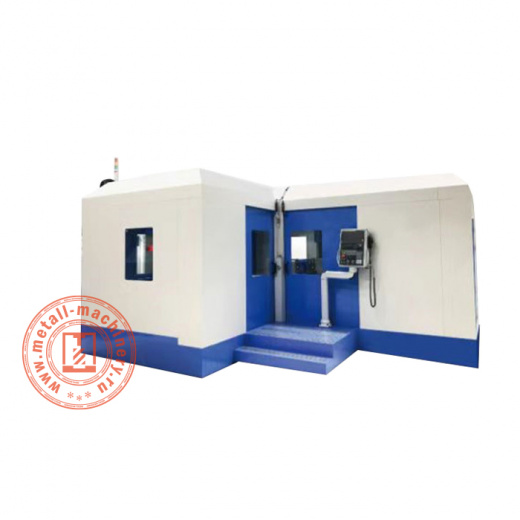

Станок глубокого сверления с ЧПУ SCGB-35-1600
Станок глубокого сверления с ЧПУ SCGB-35-1600 представляет собой 5-осевую многофункциональную машину с подвижной колонной. Такое оборудование оптимизирует производство, позволяя только на одном станке выполнять быстрое и точное глубокое сверление с относительной легкостью и гораздо большей скоростью с функциями фрезерования и нарезания резьбы с позиционированием по пяти осям для выполнения ряда сложных операций обработки только при одной фиксации заготовки. Такую машину часто задействуют для обработок отверстий эжектора пресс-формы и особенно, если надо выполнить обработку контурных форм под углом. Но его задействуют и для производства иных деталей. Например, сверление отверстий в больших коленчатых валах двигателей – это еще одно применение для этой машины.
ЧПУ станок для глубокого сверления SCGB-35-1600 имеет несколько особенностей. Одним из них является блок наклонных сверлильных суппортов, который включает в себя, как основной шпиндель для пушечного сверления, так и вспомогательный шпиндель для операций, включая сверление, нарезание резьбы, растачивание, снятие фаски, точечную обработку, прорезку пазов и торцевое фрезерование. Еще одной важной особенностью является поворотный на 360 град стол со встроенным электромагнитным зажимом. По осям X, Y, Z установлены прецизионные линейные шкалы, а по осям A и B высокоточные поворотные энкодеры. Вместе эти функции значительно сокращают время настройки, а также устраняют необходимость многократной настройки инструмента. Большие опорные поверхности, на которых сочленяется узел скольжения, обеспечивают жесткость, необходимую для сопротивления высоким усилиям сверления.
Станок глубокого сверления с ЧПУ SCGB-35-1600 оснащается цифровой системой управления. Программное обеспечение, кроме прочего, вычисляет угловое смещение, чтобы компенсировать любое непрямое размещение заготовки.
|
Мощность двигателя (кВт)
|
35 |
|
Размеры рабочего стола (мм)
|
1700 х 1000 |
|
Допустимая нагрузка на стол (кг)
|
8000 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Скорость подачи шпинделя (мм/мин)
|
0-300000 |
|
Тип привода осей X/Y/Z
|
ШВП |
|
Тип направляющих по осям X/Y/Z
|
Линейная напрвляющая |
|
Глубина сверления (мм)
|
1500 |
|
Мощность оси X/Y/Z (кВт)
|
3,9/3,9/2,4 |
|
Расход СОЖ (л/мин)
|
Jun-80 |
|
Ход стола по оси X (мм)
|
1600 |
|
Диапазон диаметров сверления (мм)
|
Mar-35 |
|
Ход шпинделя по оси Y (мм)
|
1100 |
|
Точность сверления (мм)
|
0.5 |
|
Габаритные размеры (мм)
|
5900 х 4100 х 2900 |
|
Масса станка (кг)
|
14 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
