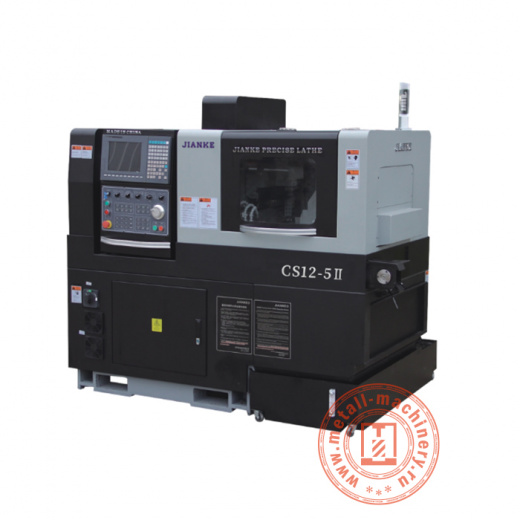

Горизонтальный токарный станок швейцарского типа с ЧПУ CS12-5 II
Горизонтальный токарный станок швейцарского типа с ЧПУ CS12-5 II предназначен для точной обработки металлических заготовок малого диаметра. Оборудование применяют при серийном изготовлении деталей из пруткового материала, когда важны стабильная геометрия, повторяемость размеров и управляемый технологический цикл. Станок подходит для производства осей, втулок, штифтов, крепежных элементов и других деталей, требующих последовательной токарной обработки.
На металлообрабатывающих, машиностроительных и приборостроительных предприятиях горизонтальный токарный станок швейцарского типа с ЧПУ CS12-5 II используют на участках серийного производства. Оборудование рассчитано на автоматизированную обработку прутковых заготовок и выполнение повторяющихся операций по заданной программе. Применение ЧПУ обеспечивает точное позиционирование инструмента и стабильность процесса металлообработки.
Горизонтальный токарный станок швейцарского типа с ЧПУ CS12-5 II применяется для повышения производительности и снижения доли ручных операций. Станок помогает поддерживать повторяемость обработки в серийных партиях, организовать последовательный технологический процесс и получать детали с контролируемой геометрией. Такое токарное оборудование с ЧПУ востребовано там, где необходима автоматизированная обработка компактных деталей из пруткового материала.
|
Конус и диаметр отверстия шпинделя (мм)
|
20 |
|
Модель системы ЧПУ
|
Syntec 210 TB |
|
Высота центра (мм)
|
1000 |
|
Общая мощность (кВт)
|
10 |
|
Объем масляного бака (л)
|
190 |
|
Максимальный диаметр обработки (мм)
|
12 |
|
Мощность главного двигателя (кВт)
|
3,7 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная длина обработки с подвижной втулкой (мм)
|
140 |
|
Максимальная длина обработки без втулки (мм)
|
30 |
|
Скорость вращения контршпинделя (об/мин)
|
10 000 |
|
Тип шпинделя
|
Электрошпиндель с внутренним масляным охлаждением |
|
Точность индексации по оси С1/С2
|
0,001° |
|
Максимальный диаметр сверления главного шпинделя (мм)
|
8 |
|
Максимальное нарезание резьбы главного шпинделя
|
M6 |
|
Максимальный диаметр сверления приводного инструмента (мм)
|
5 |
|
Максимальное нарезание резьбы приводного инструмента
|
M5 |
|
Максимальный диаметр сверления контршпинделя (мм)
|
5 |
|
Максимальное нарезание резьбы контршпинделя
|
M4 |
|
Количество и размер токарных резцов (мм)
|
10 х 10 |
|
Количество и тип осевого инструмента главного шпинделя (шт.)
|
4 (ER11) |
|
Количество и тип осевого инструмента контршпинделя (шт.)
|
4 (ER11) |
|
Скорость быстрого перемещения (мм/мин)
|
35 000 |
|
Расположение инструментов
|
Верхний ряд держателей |
|
Количество позиций для наружных резцов (шт.)
|
6 |
|
Количество боковых радиальных инструментов (шт.)
|
4 (1 x ER8) + 4 (3 x ER11) |
|
Скорость вращения главного шпинделя (об/мин)
|
12 000 |
|
Тип контршпинделя
|
Механический |
|
Номинальная/максимальная мощность двигателя контршпинделя (кВт)
|
1,5/4,2 |
|
Мощность двигателя привода бокового вращающегося инструмента (кВт)
|
0.75 |
|
Мощность двигателей приводов осей (кВт)
|
0.75 |
|
Габаритные размеры (мм)
|
2400 х 1150 х 1600 |
|
Масса станка (кг)
|
1900 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
