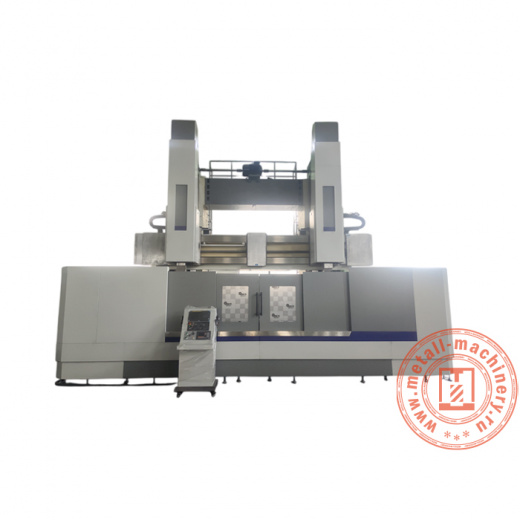

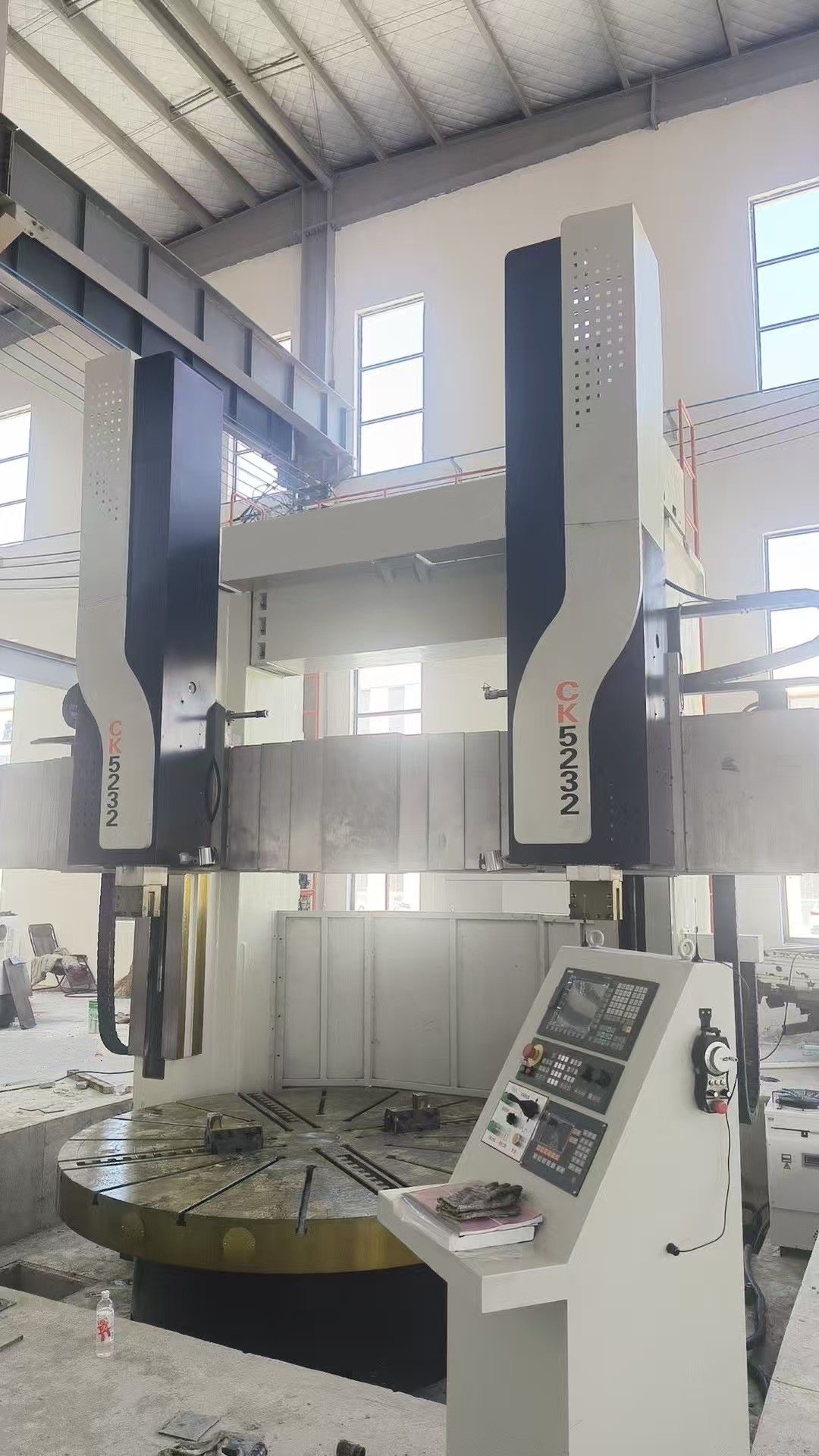

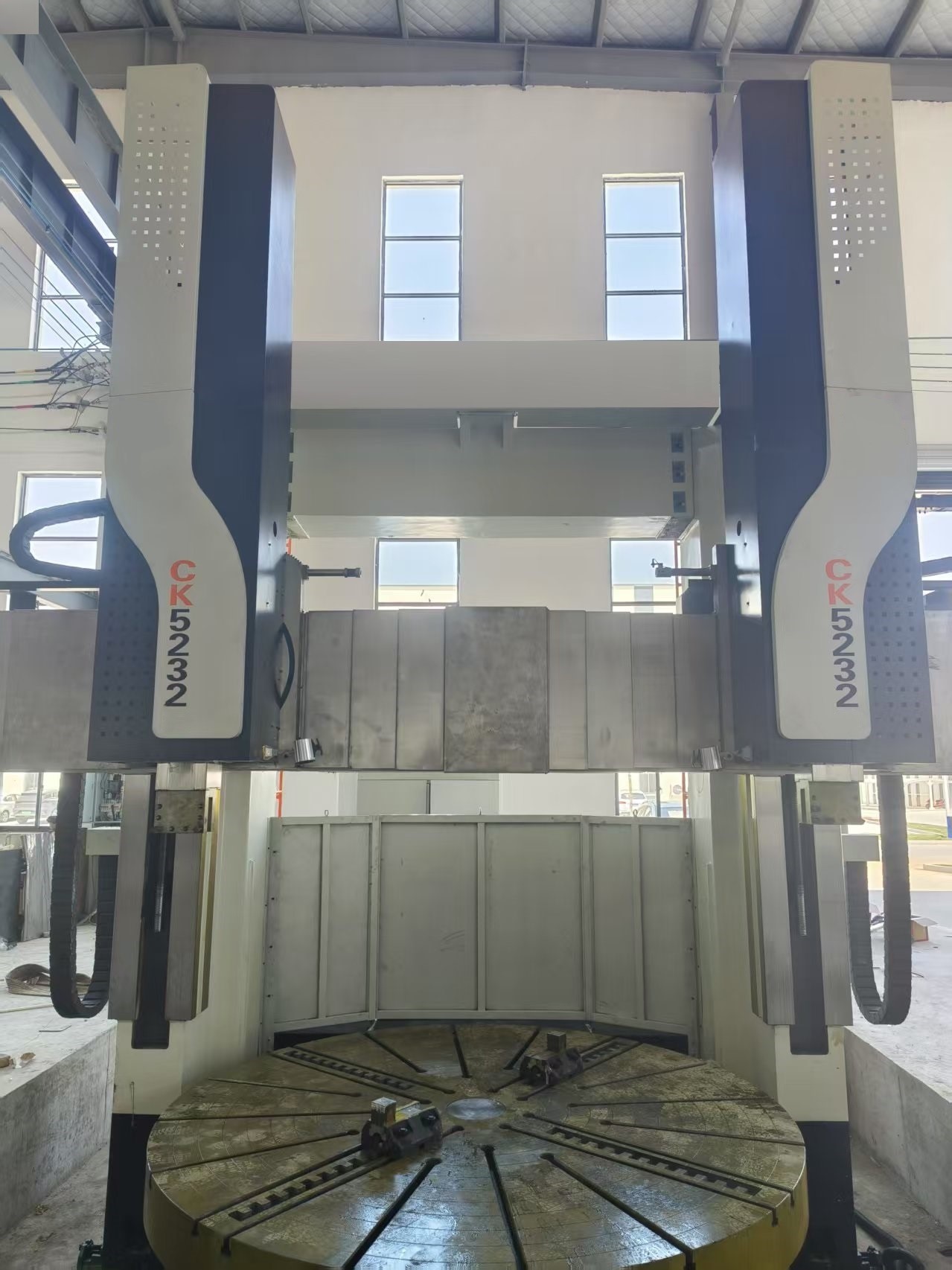

Вертикальный токарный станок с ЧПУ CK5232D
Вертикальный токарный станок с ЧПУ CK5232D предназначен для обработки крупногабаритных металлических заготовок в вертикальном положении. Оборудование применяют для точения, растачивания, подрезки торцов и подготовки поверхностей к последующей сборке. Вертикальный токарный станок с ЧПУ CK5232D подходит для работы с массивными деталями, где важны устойчивое размещение заготовки и последовательное выполнение токарных операций.
В тяжелом машиностроении, металлообработке и ремонтном производстве вертикальный токарный станок с ЧПУ CK5232D используют при изготовлении и восстановлении колец, дисков, фланцев, корпусов и других деталей вращения. Система числового программного управления позволяет выполнять обработку по заданной программе и поддерживать повторяемость операций. Станок подходит для производственных участков, работающих с крупными металлическими деталями.
Вертикальный токарный станок с ЧПУ CK5232D используют для организации управляемого процесса металлообработки и снижения доли ручных операций. Оборудование помогает последовательно выполнять точение и растачивание, контролировать обработку поверхностей и обеспечивать повторяемость при изготовлении деталей. Такой вертикально-токарный станок востребован там, где требуется обработка массивных заготовок в рамках стабильного производственного процесса.
|
Точность позиционирования по осям X/Z (мм)
|
0,025/1000 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0,01/1000 |
|
Модель системы ЧПУ
|
FANUC 0I TF PLUS |
|
Шероховатость обработанной поверхности (мкм)
|
Ra 1,6-3,2 |
|
Диаметр планшайбы (мм)
|
2830 |
|
Максимальная высота детали (мм)
|
2000 |
|
Максимальный диаметр обработки (мм)
|
3200 |
|
Мощность главного двигателя (кВт)
|
55 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальный вес заготовки (кг)
|
16 000 |
|
Сечение хвостовика инструмента (мм)
|
40 х 50 |
|
Частота вращения планшайбы (об/мин)
|
2-63 |
|
Максимальный крутящий момент планшайбы (кН)
|
63 000 |
|
Плоскостность (мм)
|
0.04 |
|
Цилиндричность (мм)
|
0,02/300 |
|
Скорость быстрого перемещения правого/левого суппорта (мм/мин)
|
2000/2000 |
|
Скорость рабочей подачи правого/левого суппорта (мм/мин)
|
0,1-1000/0,1-500 |
|
Горизонтальный ход правого/левого суппорта (мм)
|
От -50 до 1800 / от -50 до 1800 |
|
Вертикальный ход правого/левого суппорта (мм)
|
1250/1250 |
|
Сечение ползуна правого/левого суппорта (мм)
|
240 x 240 / 240 x 240 |
|
Максимальная сила резания правого/левого суппорта (Н)
|
35 000 / 28 000 |
|
Угол наклона левого суппорта
|
±30° |
|
Перемещение траверсы (мм)
|
1650 |
|
Скорость подъема/опускания траверсы (мм/мин)
|
350 |
|
Мощность двигателя подъема траверсы (кВт)
|
11 |
|
Радиальное биение планшайбы (мм)
|
0,01/1000 |
|
Торцевое биение планшайбы (мм)
|
0,01/1000 |
|
Вертикальность траверсы относительно поверхности планшайбы (мм)
|
0,025/1000 |
|
Вертикальность суппорта относительно поверхности планшайбы (мм)
|
0,02/1000 |
|
Вертикальность хода суппорта относительно поверхности планшайбы (мм)
|
0,04/1000 |
|
Обратное отклонение по осям X и Z (мм)
|
0.013 |
|
Округлость после обработки (мм)
|
0.015 |
|
Габаритные размеры (мм)
|
6310 х 4950 х 6245 |
|
Масса станка (кг)
|
40 000 |
