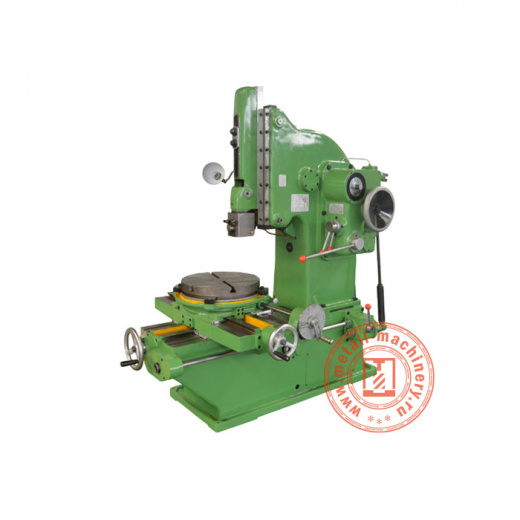

Долбежный станок B5020D
Долбежный станок B5020D – это автоматический станок возвратно-поступательного действия вертикального типа, который используется для изготовления на заготовке пазов или канавок различной формы, изготовления как внутренних, так и наружных правильных и неровных поверхностей, резки внутренних и наружных зубчатых колес, профилей. Станок подходит для единичного или мелкосерийного производства. Изделие в целом определяется как станок, используемый для удаления нежелательной стружки материала с заготовки для изготовления шлицев, канавок и т.д. Станок может использоваться на любых видах работ, где важным или выгодным является вертикальное перемещение инструмента.
Автоматический долбежный станок по металлу B5020D состоит из основания, стола для надежной фиксации заготовки и непосредственно долбежной головки, установленной на поршне, совершающем возвратно-поступательное движение. Прорезная головка содержит сменный режущий инструмент, который часто представляет собой вращающуюся концевую фрезу из быстрорежущей стали, которая используется для прорезания паза в заготовке. Рабочий стол станка имеет три различных направления подачи (продольное, горизонтальное и вращательное), поэтому рабочий объект проходит зажим только один раз. При обработке может оказываться воздействие на несколько поверхностей заготовки.
Станок долбежный для резки пазов B5020D по запросу может оснащаться ЧПУ, что позволяет оператору вводить желаемые размеры и допуски для паза, а также задавать скорость резания и скорость подачи. Система ЧПУ также контролирует процесс резки и при необходимости вносит коррективы, чтобы обеспечить изготовление паза в соответствии с требуемыми спецификациями. Скользящая подушка имеет одинаковую скорость при каждом ходе, а скорость движения плунжера и рабочего стола можно плавно регулировать.
|
Мощность двигателя (кВт)
|
3 |
|
Диаметр поворотного стола (мм)
|
500 |
|
Максимальный угол поворота стола (°)
|
360° |
|
Количество возвратно-поступательных движений плунжера (движений/мин)
|
32, 50, 80, 125 |
|
Максимальное расстояние бокового перемещения стола (мм)
|
500 |
|
Максимальное расстояние продольного перемещения стола (мм)
|
500 |
|
Расстояние между рабочей поверхностью и нижним концом каретки (мм)
|
320 |
|
Расстояние от опорной поверхности режущей головки до передней стенки станины (мм)
|
485 |
|
Расстояние вертикальной регулировки плунжера (мм)
|
230 |
|
Максимальная длина для плунжерного шлифования (мм)
|
200 |
|
Угол наклона плунжера
|
0-8° |
|
Максимальный ход плунжера (мм)
|
220 |
|
Диапазон подачи поворотного стола (мм)
|
0,052-0,783 |
|
Частота вращения двигателя (об/мин)
|
1430 |
|
Вертикальная и горизонтальная подача двигателя стола (мм)
|
0,08-1,21 |
|
Габаритные размеры (мм)
|
1916 х 1305 х 1995 |
|
Масса станка (кг)
|
2200 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
