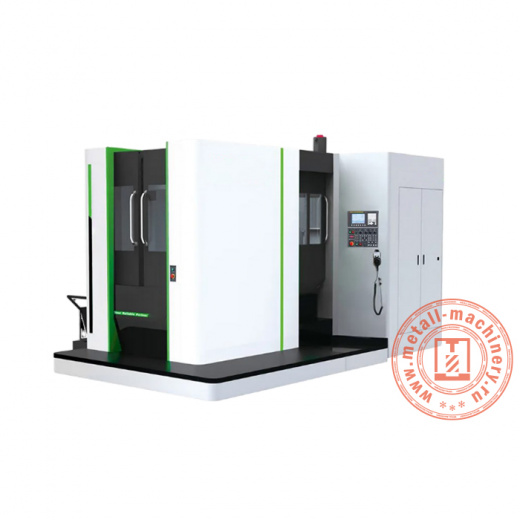

Горизонтальный фрезерный обрабатывающий центр DHM-63S
Горизонтальный фрезерный обрабатывающий центр DHM-63S предназначен для автоматизированной обработки металлических заготовок с использованием числового программного управления. Оборудование применяется для выполнения операций фрезерования, сверления, обработки плоскостей и различных поверхностей деталей. Горизонтальный фрезерный обрабатывающий центр DHM-63S позволяет выполнять комплексную обработку изделий в рамках одного технологического процесса, повышая точность и стабильность выполнения операций.
Горизонтальный фрезерный обрабатывающий центр DHM-63S используется на машиностроительных, металлообрабатывающих и производственных предприятиях для изготовления деталей промышленного назначения. Станок применяют при обработке корпусных элементов, сложных металлических компонентов и заготовок, требующих нескольких последовательных операций. Горизонтальная компоновка оборудования обеспечивает удобство организации рабочего процесса и подходит для участков с серийным выпуском продукции.
Обрабатывающий центр DHM-63S применяется для оптимизации производственных процессов и сокращения количества ручных операций при обработке металла. Использование ЧПУ позволяет выполнять обработку по заданной программе, поддерживать повторяемость параметров и обеспечивать стабильное качество готовых изделий. Такой фрезерный станок востребован предприятиями, которым требуется современное оборудование для точной и эффективной металлообработки.
|
Модель системы ЧПУ
|
FANUC 0i-MF1 |
|
Размеры рабочего стола (мм)
|
630 х 630 |
|
Допустимая нагрузка на стол (кг)
|
1200 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
90-1090 |
|
Ход по осям X/Y/Z (мм)
|
1050/1000/1000 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
30/30/30 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,01 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,006 |
|
Мощность двигателя шпинделя (кВт)
|
18,5/22/118 |
|
Максимальный диаметр инструмента (мм)
|
250 (при свободной соседней ячейке) |
|
Максимальная длина инструмента (мм)
|
500 |
|
Максимальная масса инструмента (кг)
|
15 |
|
Конус шпинделя рабочего стола
|
BT50 (7:24) |
|
Вспомогательные системы
|
Система удаления стружки, система автоматической смазки, система охлаждения электрошкафа, освещение рабочей зоны, сигнальная лампа |
|
Максимальная скорость вращения (об/мин)
|
6000 |
|
Максимальная высота детали (мм)
|
1500 |
|
Максимальный диаметр вращения (мм)
|
1350 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Количество позиций инструментального магазина (шт.)
|
60 |
|
Диаметр инструмента при полной загрузке (мм)
|
125 |
|
Мощность двигателя осей X/Y/Z (кВт)
|
7/3/7 |
|
Модель штревеля
|
P50T-1-MAS403 (45°) |
|
Крутящий момент двигателя осей X/Y/Z (Нм)
|
30/30/30 |
|
Минимальный угол поворота (дискретность) поворотного стола (оси B)
|
0,001° |
|
Скорость вращения поворотного стола (оси B) (об/мин)
|
10 |
|
Точность позиционирования по оси B (с)
|
10 |
|
Точность повторного позиционирования по оси B (с)
|
±3 |
|
Габаритные размеры (мм)
|
7200 х 3940 х 360 |
|
Масса станка (кг)
|
17 000 |
