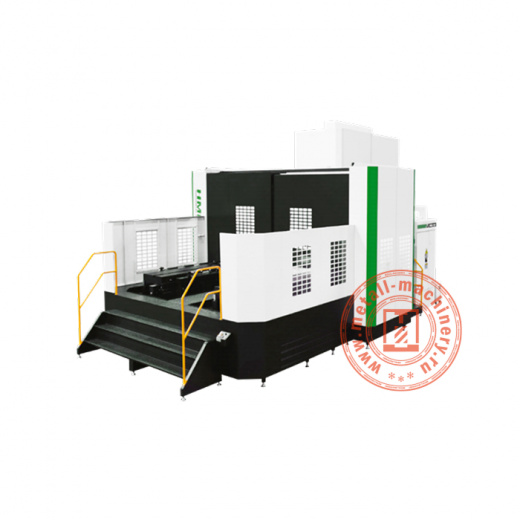

Горизонтальный фрезерный обрабатывающий центр HME80S
Горизонтальный фрезерный обрабатывающий центр HME80S предназначен для высокоточной механической обработки металлических заготовок в автоматизированном режиме. Оборудование относится к категории фрезерных станков с ЧПУ и используется для выполнения операций фрезерования, сверления, растачивания и других видов обработки за один или несколько установов. Благодаря горизонтальной компоновке горизонтальный фрезерный обрабатывающий центр HME80S обеспечивает удобную обработку сложных корпусных деталей и способствует стабильному удалению стружки в процессе работы.
Горизонтальный фрезерный обрабатывающий центр HME80S широко применяется на предприятиях машиностроения, энергетической, автомобильной, авиационной и других отраслей промышленности. Станок используется для изготовления корпусных деталей, редукторов, опорных элементов, плит и других изделий, к которым предъявляются повышенные требования по точности. Система ЧПУ позволяет автоматизировать производственный процесс, повысить повторяемость операций и эффективно использовать режущий инструмент и технологическую оснастку.
Горизонтальный фрезерный обрабатывающий центр HME80S станет эффективным решением для предприятий, ориентированных на повышение производительности и качества выпускаемой продукции. Использование оборудования способствует сокращению времени обработки, снижению количества переналадок и оптимизации технологических процессов. Современная конструкция и возможности программного управления позволяют интегрировать горизонтальный фрезерный обрабатывающий центр HME80S в автоматизированные производственные линии, обеспечивая стабильную обработку деталей и эффективное выполнение широкого спектра задач в сфере металлообработки.
|
Конус и диаметр отверстия шпинделя (мм)
|
BT50 |
|
Модель системы ЧПУ
|
FANUC 0i-MF (1) |
|
Допустимая нагрузка на стол (кг)
|
2000 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
150-1200 |
|
Ход по осям X/Y/Z (мм)
|
1300/100100 |
|
Мощность двигателя шпинделя (кВт)
|
Fanuc βiIP30 15 (18,5) |
|
Максимальный диаметр инструмента (мм)
|
105/200 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
15 |
|
Время смены инструмента (с)
|
3.8 |
|
Конус шпинделя рабочего стола
|
BT50 |
|
Вспомогательные системы
|

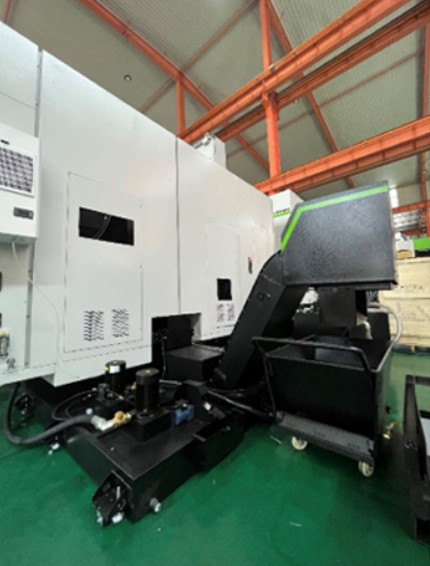

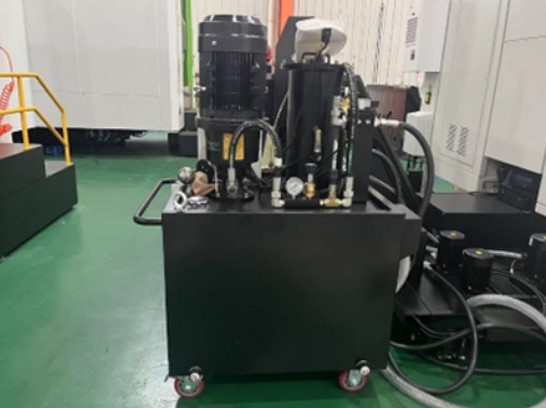

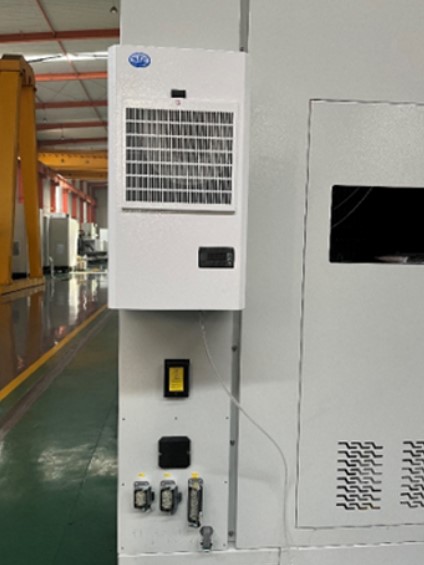

Система удаления стружки, система охлаждения электрошкафа, система охлаждения масла, система обдува шпинделя |
|
Направляющие по оси X/Z
|
Роликовые PMI/HIWIN |
|
Серводвигатель по оси Y (кВт)
|
Fanuc βiS40 (3) |
|
Скорость подачи (мм/мин)
|
7 |
|
Максимальный угол поворота стола (°)
|
360° |
|
Тип привода осей X/Y/Z
|
ШВП с двойной гайкой PMI/HIWIN |
|
Емкость магазина инструментов (шт.)
|
24 |
|
Направляющие по оси Y
|
Роликовые PMI/HIWIN |
|
Скорость быстрого перемещения по осям X/Y/Z (м/мин)
|
20/20/15 |
|
Скорость поворота по оси B (об/мин)
|
10 |
|
Серводвигатель по оси X (кВт)
|
Fanuc βiS40 (3) |
|
Серводвигатель по оси Z (кВт)
|
Fanuc βiS40 (3) |
|
Двигатель оси B (кВт)
|
Fanuc βiS30 (3) |
|
Точность повторного позиционирования по оси Z (мм)
|
0.008 |
|
Время повторного позиционирования по оси B (с)
|
2 |
|
Время позиционирования по оси B (с)
|
5 |
|
Габаритные размеры (мм)
|
5300 х 4000 х 3700 |
|
Масса станка (кг)
|
17 000 |
