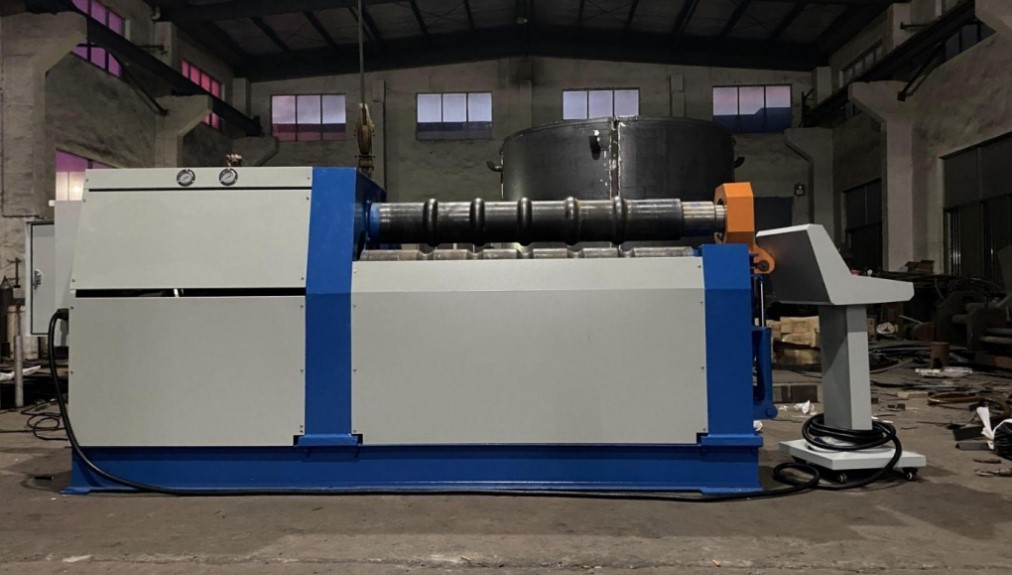

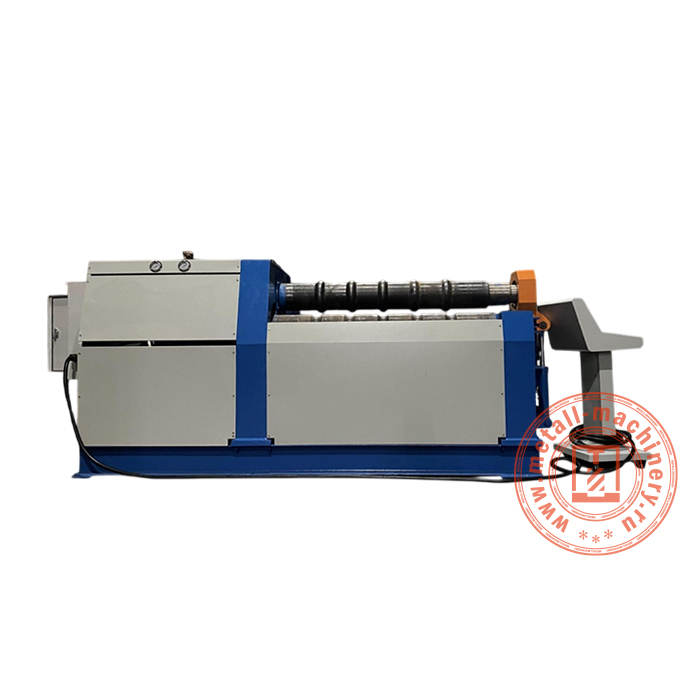

4-валковый листогибочный пресс CTW12CNC
4-валковый листогибочный пресс CTW12CNC предназначен для обработки тонких листов средней и высокой прочности. Станок позволяет оптимизировать процессы металлообработки и обеспечивает точный контроль положения листа на протяжении всего процесса формовки: нижний валок фиксирует лист, а система параллельности поддерживает соосность валков. Передовая технология позволяет добиться высокой повторяемости, производительности и простоты использования.
4-валковый листогибочный станок CTW12CNC оснащен ЧПУ для автоматизированного производства с минимальным участием оператора в процессе гибки. ЧПУ позволяет расширить возможности создания, сохранения и вызова программ обработки деталей. Операторы могут переключаться с ручного управления на режим обучения и воспроизведения. ЧПУ повышает удобство использования благодаря человеко-машинному интерфейсу с удобной навигацией, напоминающей работу со смартфоном, и позволяет настраивать систему с помощью виджетов высокого разрешения. Система управления содержит базу данных материалов, позволяющую ускорить процесс прокатки: после выбора материала система управления учитывает его характеристики. Кроме того, производители могут легко редактировать библиотеки материалов для дальнейшей настройки процесса прокатки под конкретные типы материалов. Это особенно полезно, когда прочность на растяжение и предел текучести материала различаются от партии к партии или от одного поставщика к другому.
4-валковая листопрокатная машина CTW12CNC отличается надежностью конструкции и долговечностью при регулярном обслуживании. При этом около 90% обслуживания заключается в простом уходе и поддержании оборудования в чистоте.
|
Диаметр верхнего валка (мм)
|
265 |
|
Диаметр нижнего валка (мм)
|
250 |
|
Диаметр бокового валка (мм)
|
200 |
|
Толщина обрабатываемого листа (мм)
|
16 |
|
Ширина обрабатываемого листа (мм)
|
2000 |
|
Система управления
|
Siemens/Signature PLC + сенсорный экран |
|
Предел текучести материала (МПа)
|
245 |
|
Режим привода верхнего валка
|
Гидравлическое поворотное устройство |
|
Диаметр рулона (мм)
|
500 |
|
Максимальная толщина предварительно изогнутой пластины (мм)
|
14 |
|
Скорость подъема бокового валка (мм/мин)
|
200/250 |
|
Скорость подъема нижнего валка (мм/мин)
|
150/210 |
|
Скорость прокатки (м/мин)
|
3-5 |
|
Привод подъема бокового валка
|
Гидравлический цилиндр |
|
Привод подъема нижнего валка
|
Гидравлический цилиндр |
|
Давление в гидравлической системе (МПа)
|
20 |
|
Точность синхронизации подъема нижнего и бокового валков (мм)
|
±0,2 |
|
Габаритные размеры (мм)
|
3000 х 1600 х 1700 |
|
Масса станка (кг)
|
6300 |
