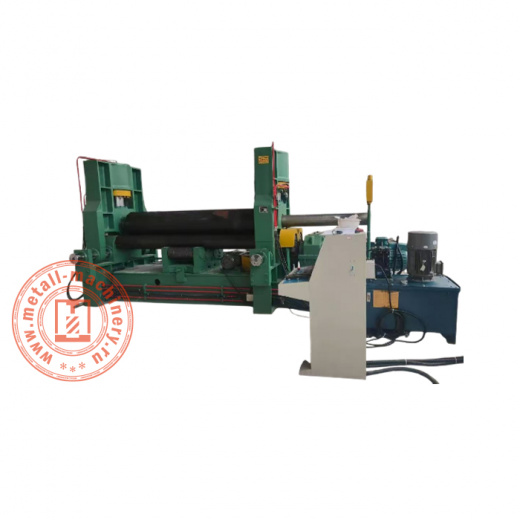

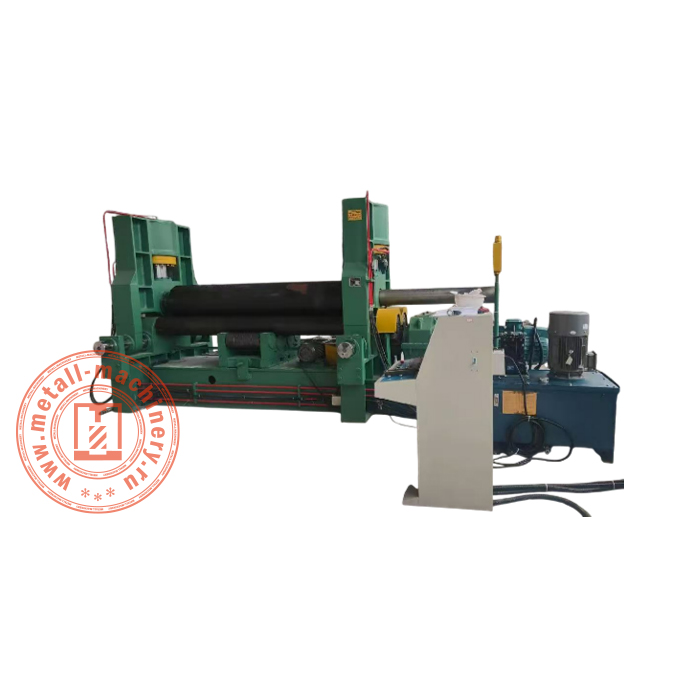

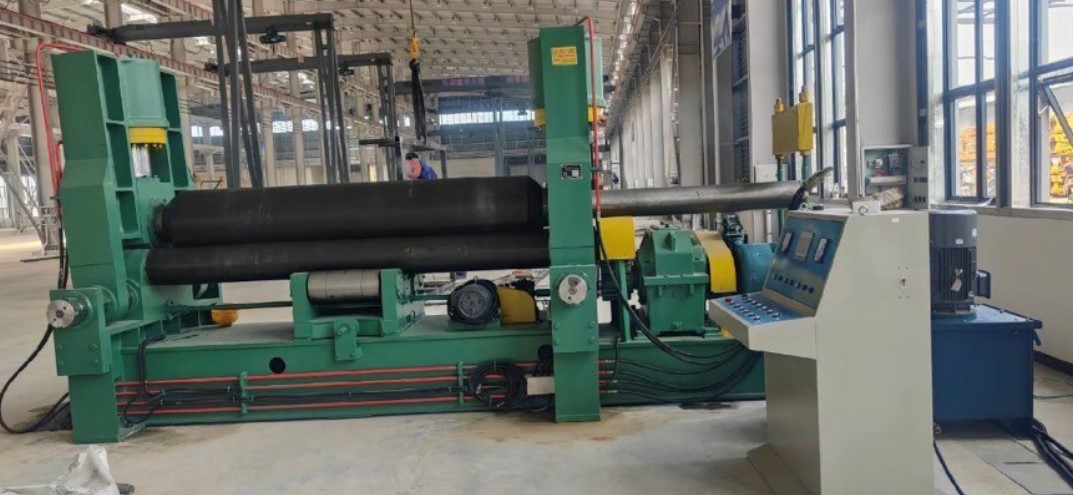

Трехвалковый листогиб W11S-16-3000
Трехвалковый листогиб W11S-16-3000 представляет собой промышленное металлообрабатывающее оборудование, предназначенное для формовки листового металла методом вальцевания. Станок относится к классу симметричных трехвалковых машин и обеспечивает получение цилиндрических, конических и спиральных изделий из листовых заготовок. Конструкция включает массивную сварную станину, три рабочих валка с индивидуальными приводами и систему гидравлического перемещения валков для настройки радиуса кривизны.
Трехвалковый листогиб W11S-16-3000 функционирует по принципу пластической деформации металла между тремя валками, расположенными в треугольной конфигурации. Верхний валок выполняет функцию прижимного элемента и регулирует степень деформации заготовки, боковые валки осуществляют подачу материала и формируют требуемую кривизну. Гидравлическая система обеспечивает точное позиционирование валков и создание необходимого усилия прижима. Процесс формовки происходит за счет многократного пропускания заготовки через валки с постепенным увеличением кривизны до достижения заданного радиуса.
Трехвалковый листогиб W11S-16-3000 обладает высокой производительностью благодаря непрерывному процессу деформации и возможности обработки заготовок значительной длины. Симметричная схема расположения валков обеспечивает равномерное распределение напряжений в материале и минимизирует образование волнистости на кромках. Гидравлический привод валков позволяет точно контролировать усилие деформации и адаптировать процесс под различные типы материалов. Станок обеспечивает высокое качество формовки
|
Диаметр верхнего валка (мм)
|
320 |
|
Диаметр нижнего валка (мм)
|
200 |
|
Максимальная ширина листа (мм)
|
3000 |
|
Мощность приводного двигателя (кВт)
|
30 |
|
Мощность гидравлической станции (кВт)
|
5.5 |
|
Прочность обрабатываемого материала (МПа)
|
σs ≤245 |
|
Толщина обрабатываемого материала без предварительного подгиба (мм)
|
16 |
|
Диаметр верхнего вала (мм)
|
320 |
|
Диаметр нижнего вала (мм)
|
200 |
|
Длина вала (мм)
|
3000 |
|
Максимальная толщина предварительно изогнутой пластины (мм)
|
12 |
|
Скорость привода (м/мин)
|
4 |
|
Мощность горизонтального перемещения (кВт)
|
3 |
|
Давление верхнего вала (т)
|
120 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
