Гидравлический трубогибочный станок DW-219NC может формировать многостековые и многолучевые изгибы с изменяемым вручную направлением изгиба. Это компактный и универсальный станок, удовлетворяющий большинство производственных требований, поступающих от рынка, которые обычно не включают в себя дополнительные процессы в цикле (например, резку) или завершение чрезвычайно сложных геометрических форм, требующих нескольких плоскостей гибки. Машину можно легко интегрировать с устройствами для автоматической загрузки и разгрузки изогнутой трубы. Эта серия станков с ЧПУ отлично подходит для промышленной гибки труб, квадратных и прямоугольных профилей.

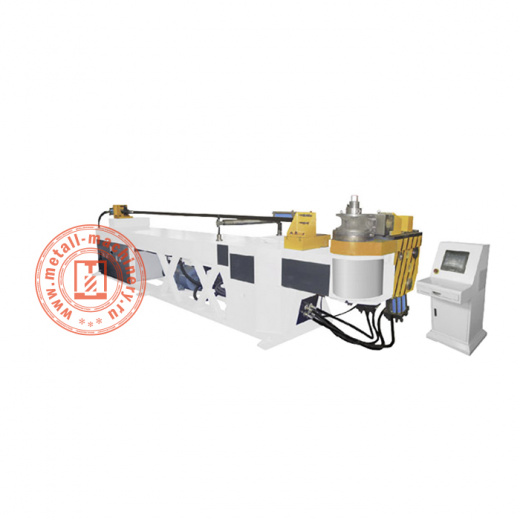

Гидравлический станок для гибки труб DW-219NC имеет небольшую гибочную головку, которая позволят создавать сложные геометрические формы за один рабочий цикл. Движение вперед осуществляется вручную. Опорная система гибочной головки гарантирует экономию энергии и высокую эффективность. Все движения проходят через роликовые направляющие, а упорные винты с высокой нагрузкой смонтированы за зажимными элементами, что повышает жесткость и точность станка.
Гидравлический полуавтоматический трубогиб DW-219NC оснащается цветным сенсорным экраном. Пользовательский интерфейс упрощает программирование и позволяет оператору моделировать/оптимизировать программы гибки; оператор может интуитивно взаимодействовать с машиной с помощью трехмерного графического программного обеспечения. Интерактивный сенсорный экран ПЛК обеспечивает легкий доступ к автоматическому и ручному режимам работы, диагностике системы. Программируемое автоматическое позиционирование оправки позволяет оператору оптимизировать извлечение для улучшения качества гибки. Программируемые движения зажима, штампа и наддува идут с ручным дублированием. Сенсорный экран отображает абсолютное (ABS) или инкрементное (INC) позиционирование с дюймовой или метрической индикацией. USB порт служит для неограниченного хранения программной памяти и обмена данными. Прецизионные энкодеры на каждой оси. Ножная педаль управления.
|
Система управления
|
Электронное |
|
Емкость масляного бака гидравлической станции (л)
|
800 |
|
Количество операций гибки в одной программе
|
16 |
|
Количество сохраняемых программ
|
16 |
|
Длина обрабатываемых труб (мм)
|
≤6000 |
|
Максимальный угол гибки (°)
|
190° |
|
Максимальный радиус гибки (мм)
|
800 |
|
Минимальный радиус гибки (мм)
|
≥1,5D |
|
Давление гидросистемы (МПа)
|
16 |
