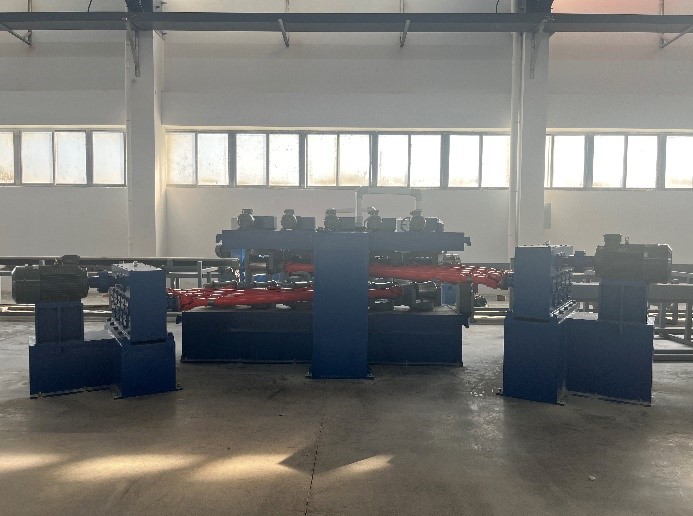

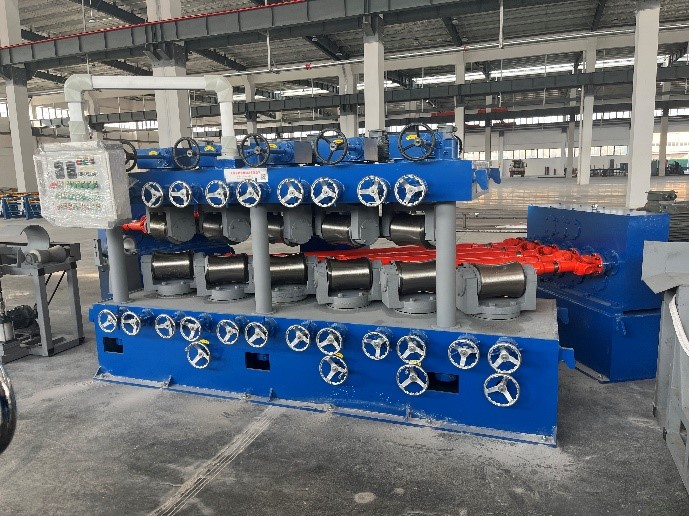

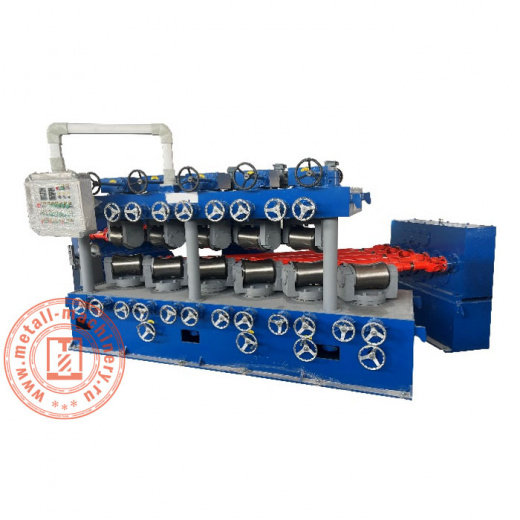

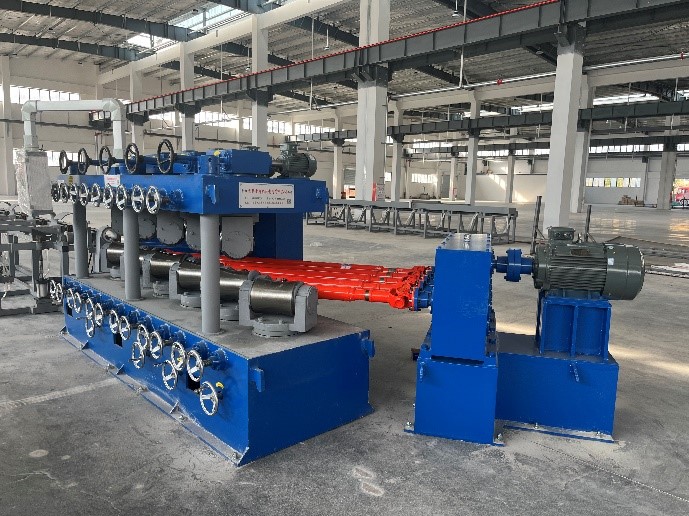

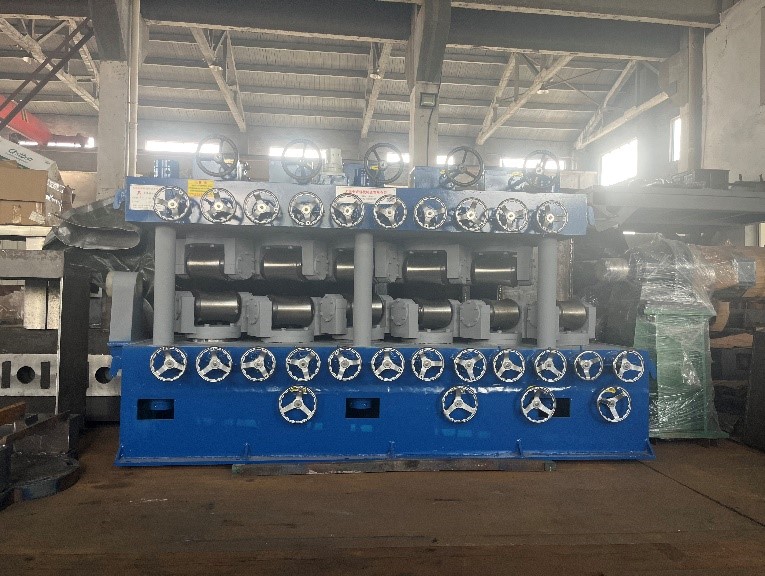

Оборудование для калибровки труб LJ80
Оборудование для калибровки труб LJ80 предназначено для выполнения операций калибровки металлических труб в условиях промышленного производства. Оборудование применяется для придания трубным изделиям требуемых геометрических параметров и подготовки их к последующей обработке, сборке или эксплуатации. Оборудование для калибровки труб LJ80 обеспечивает стабильную повторяемость технологических операций и способствует повышению качества готовой продукции.
Оборудование для калибровки труб LJ80 используется на предприятиях металлообработки, машиностроения, трубного производства, строительной отрасли и при изготовлении металлоконструкций. Оборудование может работать как самостоятельная производственная единица или входить в состав комплексной технологической линии. Оборудование для калибровки труб LJ80 способствует повышению производительности, оптимизации обработки труб и рациональной организации производственного процесса.
Оборудование для калибровки труб LJ80 применяется для получения трубных изделий с заданными параметрами, сокращения объема последующей механической обработки и эффективного использования материала. Использование оборудования позволяет повысить качество готовой продукции, снизить производственные затраты и обеспечить стабильность технологического цикла. Оборудование для калибровки труб LJ80 востребовано на современных предприятиях, где важны надежность оборудования, калибровка труб, обработка металлических труб, производительность и стабильный результат.
|
Высота центра (мм)
|
880 |
|
Мощность двигателя (кВт)
|
22 |
|
Толщина стенки трубы (мм)
|
3-10 |
|
Максимальная скорость вращения (об/мин)
|
1470 |
|
Предел текучести материала (МПа)
|
≤800 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Количество главных двигателей (шт.)
|
2 |
|
Материал корпусов роликов и станины
|
Стальные пластины (включая основание редуктора) |
|
Материал роликов
|
9Cr12Mo, термообработка HRC 58-60 |
|
Материал валов редуктора
|
Сталь 40Cr |
|
Материал зубчатых колес
|
Сталь 45 с ТВЧ-закалкой |
|
Конструкция
|
Передняя часть с тремя стойками, задняя часть с С-образной рамой |
|
Конфигурация редуктора
|
1 входной вал и 5 выходных валов, передающих вращение на ролики слева и справа |
|
Диапазон диаметров труб (мм)
|
20-80 |
|
Диапазон регулировки угла роликов (°)
|
27-33 |
|
Межосевое расстояние роликов (мм)
|
470 |
|
Размеры роликов (мм)
|
Ø200 х 300 |
|
Подъем верхних роликов
|
Электропривод через червячную пару, с ручной подстройкой, 5 двигателей по 1,1 кВт (4 полюса) |
|
Подъем нижних роликов
|
Ручной через червячную пару |
|
Направление подачи
|
Слева направо |
|
Скорость правки (м/мин)
|
10-40 |
|
Схема привода роликов
|
Электродвигатель - редуктор - карданный вал |
|
Мощность частотного преобразователя (кВт)
|
45 (тяжелый режим работы) |
|
Отклонение прямолинейности на 1 м длины (мм)
|
0.3 |
|
Смазка редуктора
|
Разбрызгиванием |
|
Термическая обработка станины и корпуса редуктора
|
Отпуск для снятия напряжений |
|
Регулировка угла роликов
|
Шнековая пара вперед-назад (двойной упорный шнек) с фиксацией |
|
Габаритные размеры (мм)
|
6100 х 1650 х 1800 |
|
Масса станка (кг)
|
12 000 |
