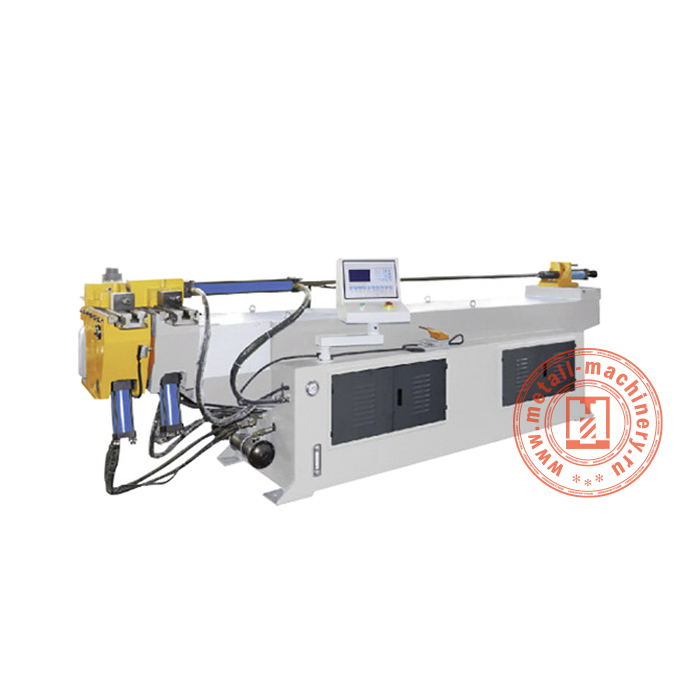

Гидравлический станок для гибки труб DW-75NC
Гидравлический полуавтоматический трубогиб DW-75NC сочетает в себе простоту использования с высокой точностью гибки и экономичностью – это практичное решение для малых и средних производств. Он подходит для гибки простых или сложных форм из таких различных материалов, как углеродистая сталь, низкоуглеродистая сталь, алюминий, медь, латунь и иные сплавы. Применимая форма сечения трубы: круглая труба, сплошной стержень, квадрат, прямоугольник, овал, профиль и др. Как гидравлический агрегат чаще используется в случаях, когда силы, создаваемые пневматикой или механикой, недостаточны для удержания трубы.
Гидравлический трубогибочный станок DW-75NC подразумевает ручную подачу материала, которая полностью отвечает требованиям точности обработки сложных деталей, что делает серию NC вполне профессиональной и высокоскоростной. Гидравлический цанговый доводчик прямого действия обеспечивает большое усилие захвата. Система охлаждения гидравлического масла поддерживает стабильную работу оборудования в течение длительного времени при высоких температурах. При изготовлении главный вал подвергается специальной термообработке. Все детали проверяются и собираются под строгим контролем качества, чтобы соответствовать требованиям международного стандарта. В базовой поставке работа с одним штампом, но возможна поставка штампов любого требуемого размера. Автоматическая смазка оправки. Двигатели с регулируемым напряжением и частотой.
Гидравлический станок для гибки труб DW-75NC контролируется через ПЛК. Различные данные для заказов могут быть введены и сохранены в интерфейсе сенсорного экрана, и такое удобное управление делает настройки гибкими, поэтому запуск серийного производства возможен даже после непродолжительного обучения. Программа автоматически поворачивать угол в трех измерениях, длину трубы можно рассчитать. Есть автоматический подсчет и функция восстановления работы после сбоя питания. Машина оснащена электромагнитным клапаном и интегральной схемой для раздельного управления движением изгиба, что может продлить срок службы гидравлических частей. Использование энкодера обеспечивает точность и стабильность угла изгиба. Вращение, управляемое серводвигателем, обеспечивает точный трехмерный изгиб. Есть ножная педаль управления.
|
Система управления
|
Электронное |
|
Толщина стенки трубы (мм)
|
4 |
|
Емкость масляного бака гидравлической станции (л)
|
250 |
|
Максимальный диаметр обработки (мм)
|
75 |
|
Количество операций гибки в одной программе
|
16 |
|
Количество сохраняемых программ
|
16 |
|
Тип системы управления
|
Электронная |
|
Длина обрабатываемых труб (мм)
|
≤2800 |
|
Максимальный угол гибки (°)
|
190° |
|
Максимальный радиус гибки (мм)
|
400 |
|
Минимальный радиус гибки (мм)
|
≥1,5D |
|
Давление гидросистемы (МПа)
|
12 |
|
Габаритные размеры (мм)
|
4000 x 1000 x 1100 |
|
Масса станка (кг)
|
2000 |
