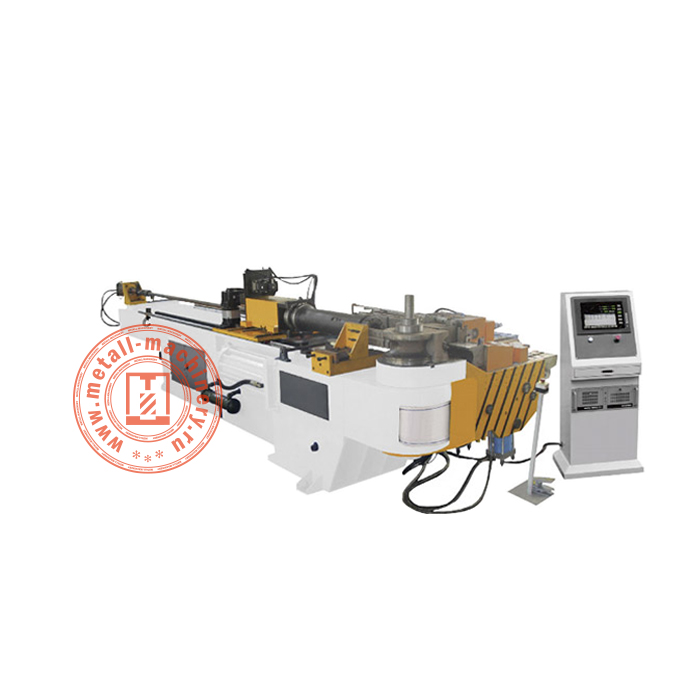

Станок для гибки труб с ЧПУ DW-219CNC-2A-1S
Станок для гибки труб с ЧПУ DW-219CNC-2A-1S предназначен для гибки металлических труб и профилей с высокой точностью и повторяемостью. Основная область применения – производство мебели и мелких конструкций, автомобилестроение, а также других изделий, где необходимо массовое производство труб с точной геометрией.
Автоматический трубогиб с ЧПУ DW-219CNC-2A-1S состоит из рамы, гидравлического системы, электроники и ЧПУ. Данное оборудование оснащено одной гибочной головкой с максимальным диаметром трубы до 22 мм. и толщиной до 16 мм. со стандартным углом изгиба в 190°. Благодаря сервоприводам на перемещение каретки и на поворот трубы можно контролировать параметры перемещения с точностью до 0,1 мм.
Процесс производства на станке начинается с загрузки трубы в специальный зажим, после чего она подается в машину для гибки. ЧПУ управляет рабочим процессом, контролируя скорость и силу гибки. После гибки трубы она выталкивается из машины и подается на выходной конвейер. Управление станком для гибки труб с ЧПУ DW-219CNC-2A-1S осуществляется через компьютерный интерфейс, что требует определенной квалификации оператора.
|
Толщина стенки трубы (мм)
|
16 |
|
Максимальный диаметр обработки (мм)
|
|220,1 |
|
Точность гибки
|
±0,2° |
|
Скорость подачи (мм/мин)
|
600 |
|
Длина обрабатываемых труб (мм)
|
≤4000 |
|
Максимальный угол гибки (°)
|
190° |
|
Максимальный радиус гибки (мм)
|
800 |
|
Скорость поворота трубы (°/с)
|
80 |
|
Скорость гибки (°/с)
|
25 |
|
Мощность двигателя подачи (кВт)
|
5 |
|
Мощность поворота (кВт)
|
3 |
|
Давление гидросистемы (МПа)
|
14 |
|
Точность поворота трубы
|
±0,1° |
|
Точность перемещения (мм)
|
±0,1 |
|
Масса станка (кг)
|
22 000 |
