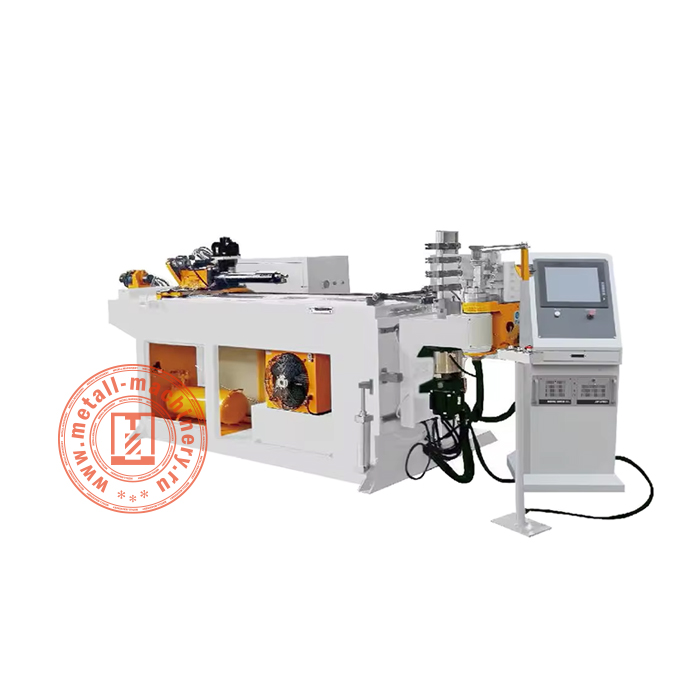

Станок для гибки труб с ЧПУ DW-38CNC-5A-4S
Станок для гибки труб с ЧПУ DW-38CNC-5A-4S – это промышленное электрогидравлическое оборудование, созданное по немецкой технологии. Оно предназначено для технологической деформации металлической трубы с целью создания необходимой формы, которая более удобна при сборке/монтаже систем кондиционирования, вентиляции, двигателей, велосипедных рам, спортивного инвентаря, мебели, и многого иного. Можно гнуть с точностью до ±0,01 мм круглую, квадратную, прямоугольную, профильную трубу или стержень. Трубка или стержень могут быть из низкоуглеродистой стали, нержавеющей стали, меди, алюминия и других материалов.
ЧПУ трубогибочная машина DW-38CNC-5A-4S действует по технологии, которая подразумевает, что в систему управления вводится графический файл или он создается непосредственно в ней, после чего файл преобразовывается в формат для управления исполнительными системами. Труба подается к гибочной головке, которая гнёт и поворачивает её под необходимым углом. Изгибание трубы выполняется с помощью гидравлики автоматически, а подача трубы и её вращение – вручную. В базовой комплектации станок поставляется с системой водяного охлаждения; система воздушного охлаждения – в качестве опции. Головка гибочного станка изготовлена из чугуна.
ЧПУ трубогиб DW-38CNC-5A-4S обладает цифровой системой управления, для аппаратуры которой проектировщики выделили отдельную тумбу. Связь с исполнительными органами осуществляется через кабель-трассу с высокоскоростным соединением. Широкоэкранная сенсорная панель обладает возможностями программирования, создания базы хранения программ, диагностики технического состояния основных узлов, устранения ошибок оператора.
|
Толщина стенки трубы (мм)
|
2 |
|
Максимальный диаметр обработки (мм)
|
|39,1 |
|
Мощность гидравлической станции (кВт)
|
4 |
|
Точность гибки
|
±0,1° |
|
Скорость подачи (мм/мин)
|
1000 |
|
Длина обрабатываемых труб (мм)
|
≤220 |
|
Максимальный угол гибки (°)
|
190° |
|
Максимальный радиус гибки (мм)
|
180 |
|
Скорость поворота трубы (°/с)
|
200 |
|
Скорость гибки (°/с)
|
150 |
|
Мощность двигателя подачи (кВт)
|
1 |
|
Мощность поворота (кВт)
|
0.75 |
|
Мощность гибки труб (кВт)
|
3 |
|
Давление гидросистемы (МПа)
|
12 |
|
Точность поворота трубы
|
±0,1° |
|
Точность перемещения (мм)
|
±0,1 |
|
Масса станка (кг)
|
1500 |
