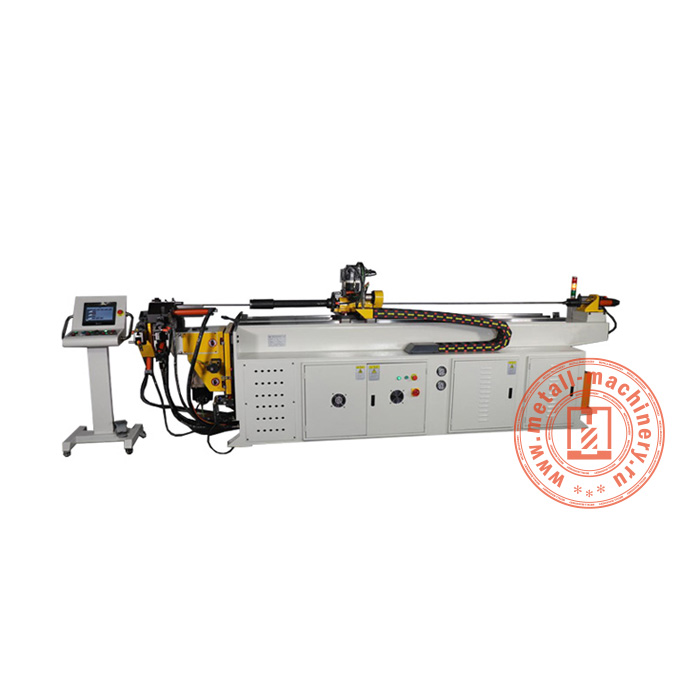

Станок для гибки труб XS-38CNC-2A-1S
Станок для гибки труб XS-38CNC-2A-1S – это электрогидравлическое оборудование с программируемыми настройками, которое ориентировано на эксплуатацию предприятиями с большим ассортиментом (например, множество трубчатых конструкций, распыляющих воду и/или поддерживающих другие элементы дизайна) и небольшими объемами продаж. В целом машина очень универсальна, и разработана с учетом различных требований многих отраслей, в которых она используется: в аэрокосмической, автомобильной, в производстве систем отопления и кондиционирования, в производстве холодильного оборудования и мебели. Наличие собственного станка для изготовления этих геометрически сложных форм обеспечит гибкость проектирования.
Трубогибочный ЧПУ станок XS-38CNC-2A-1S и модификации XS-38CNC-4A-2S, XS-50CNC-2A1S – это одна серия оборудования для разного диаметра трубы. Качество и безопасность являются главными приоритетами сборки. Станок может сгибать изделия нескольких радиусов с помощью комплектного инструмента. Инструменты с переменным радиусом можно использовать в любом положении. Благодаря этому станки могут производить требуемые радиусы за одну установку. Эти системы доступны с ручной или автоматической загрузкой, с возможностью размещения автоматического погрузчика слева или справа от машины.
Трубогиб с ЧПУ XS-38CNC-2A-1S имеет цифровое управление и интуитивно понятное в использовании программное обеспечение. Операторы могут выбрать направление гибки труб, которое они используют чаще всего, настроить машину на правую или левую гибку и при необходимости изменить конфигурацию.
|
Точность гибки
|
±0,1° |
|
Максимальный угол гибки (°)
|
185 |
|
Точность подачи (мм)
|
±0,1 |
|
Точность поворота
|
±0,1° |
|
Мощность углового серводвигателя (кВт)
|
0,75 |
|
Мощность серводвигателя (кВт)
|
0,75 |
|
Скорость подачи (мм/с)
|
900 |
|
Максимальный диаметр трубы (углеродистая сталь) (мм)
|
38 х 2 |
|
Радиус изгиба (мм)
|
260 |
|
Диаметр нарезаемых труб (мм)
|
32 х 1,5 |
|
Скорость гибки (°/с)
|
35 |
|
Скорость поворота трубы (°/с)
|
50 |
|
Мощность серводвигателя подачи (кВт)
|
1 |
|
Максимальный ход подачи (мм)
|
2200 |
|
Максимальная длина сердечника (мм)
|
2300 |
|
Модель углового серводвигателя
|
AF120-10-S2-C32 |
|
Модель серводвигателя подачи
|
AF120-10-S2-C32 |
|
Объем масляного насоса (л)
|
17 |
|
Количество изгибов на фитинг (шт)
|
16 |
|
Габаритные размеры (мм)
|
3500 х 900 х 1300 |
|
Масса станка (кг)
|
1900 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
