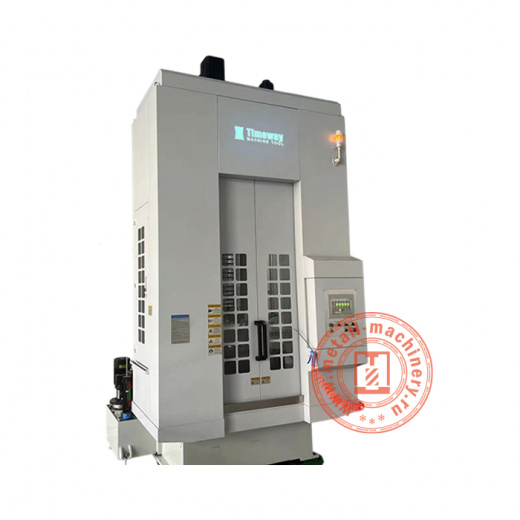

Вертикальный протяжной станок SN100Dx125
Вертикальный протяжной станок SN100Dх125 предназначен для обработки внутренних и наружных поверхностей деталей методом протягивания. Оборудование применяется для получения точных профилей, пазов, шлицев и других элементов, требующих стабильного качества обработки. Вертикальный протяжной станок SN100Dх125 используется при выполнении технологических операций, где важны точность изготовления, повторяемость результата и надежность производственного процесса. Станок подходит для работы в условиях серийного и промышленного производства.
Вертикальный протяжной станок SN100Dх125 востребован на предприятиях машиностроения, инструментального производства, металлообработки, автомобилестроения и в других отраслях, где выполняется механическая обработка металлических деталей. Оборудование применяется при изготовлении компонентов с высокими требованиями к геометрии и качеству поверхности. Вертикальный протяжной станок SN100Dх125 может использоваться как самостоятельная единица оборудования или входить в состав производственного участка, обеспечивая стабильность технологического процесса.
Вертикальный протяжной станок SN100Dх125 используется для повышения точности обработки, сокращения объема последующих операций и подготовки деталей к дальнейшей сборке или эксплуатации. Применение оборудования способствует оптимизации производственного цикла, улучшению качества готовой продукции и эффективному использованию металлорежущего инструмента. Вертикальный протяжной станок SN100Dх125 востребован на современных промышленных предприятиях, где важны производительность, надежность оборудования, точная обработка металла и стабильный результат.
|
Мощность двигателя (кВт)
|
100 |
|
Давление сжатого воздуха (МПа)
|
≥0,5 |
|
Частота сети (Гц)
|
50±5% |
|
Скорость двигателя насоса охлаждения (об/мин)
|
2840 |
|
Диаметр центрального отверстия стола (мм)
|
150 |
|
Объем бака СОЖ (л)
|
300 |
|
Максимальный ход (мм)
|
До 1250 |
|
Скорость обратного хода (м/мин)
|
1'-15 |
|
Применимое масло
|
32# турбинное масло |
|
Скорость протягивания (мм/мин)
|
1000-7000 |
|
Мощность насоса охлаждения (кВт)
|
2.2 |
|
Температура окружающей среды (°С)
|
0-40 |
|
Диаметр отверстия малого патрона (мм)
|
60 |
|
Внешний диаметр х толщина заготовки (мм)
|
180 х 180 |
|
Расстояние от торца главного держателя до поверхности рабочего стола (мм)
|
235 |
|
Высота загрузки/выгрузки (мм)
|
≤1200 |
|
Ход подачи заготовки (мм)
|
200 |
|
Ход механизма подачи/приема резца (мм)
|
450 |
|
Номинальная длина протяжного резца (м)
|
650-1400 |
|
Установка станка
|
Вдали от источников тепла и оборудования, чувствительного к вибрациям |
|
Необходимая толщина бетонного фундамента (мм)
|
1025 |
|
Атмосферное давление (кПа)
|
86-106 |
|
Допустимые колебания напряжения (%)
|
±10 |
|
Содержание пыли (мг/м³)
|
≤0,5 |
|
Сопротивление заземления (Ом)
|
<1 |
|
Расход масла охлаждающей жидкости (л/ч)
|
4 |
|
Напор масла охлаждающей жидкости (мм)
|
56 000 |
|
Расход охлаждающей жидкости (м³/ч)
|
5 |
|
Модель сепаратора стружки
|
ZLYC1 7U |
|
Мощность сепаратора стружки (Вт)
|
200 |
