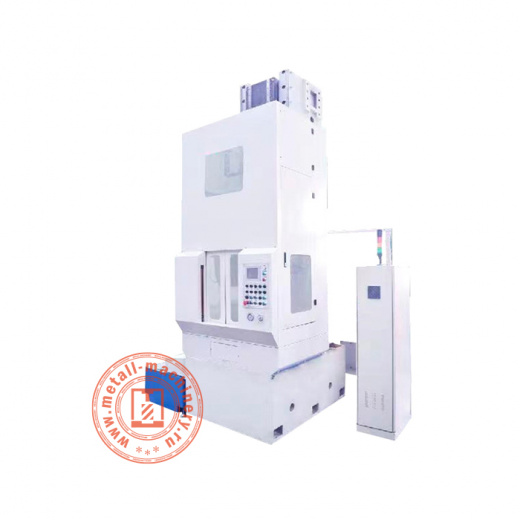

Вертикальный протяжный станок L5710BG
Вертикальный протяжный станок L5710BG представляет собой тяжелый компактный станок для мягкой протяжки, предназначенный для работы непосредственно на уровне пола с заменой деталей внутри станка. Заказчики таких станков в основном относятся к автомобильной промышленности, как к международным корпорациям, так и к более мелким субподрядчикам.
Протяжный станок вертикального типа L5710BG созданы в соответствии с высокими стандартами качества, требуемыми современной высокотехнологичной промышленностью. Причина популярности вертикальных машин в том, что они занимают меньше места и их легче автоматизировать. Узлы ползуна и стола смонтированы на жестком сварном основании. Нижняя часть этой сварной детали служит резервуаром для охлаждающей жидкости машины. Автоматика машины часто интегрируется с роботом сзади машины без защитного ограждения, что обеспечивает легкий доступ спереди для замены протяжек. Могут поставляться дополнительные буферы, системы перемещения или спроектирована интеграция в производственную ячейку.
Вертикальные протяжные станки L5710BG оснащены долговечными планетарными роликовыми шпинделями, обеспечивающими высокую стабильность и низкий уровень шума. Закаленные и шлифованные стальные направляющие изготовлены из высокоуглеродистой стали. Они закалены и отпущены, а затем отшлифованы с соблюдением строго контролируемых допусков, чтобы обеспечить длительный срок службы и долговечность.
|
Тип
|
Вертикальный |
|
Мощность главного двигателя (кВт)
|
15 |
|
Частота вращения главного двигателя (об/мин)
|
1470 |
|
Частота сети (Гц)
|
50 |
|
Тип направляющих
|
Линейная цельнолитая чугунная |
|
Количество станций для обработки
|
1 |
|
Скорость обратного хода (м/мин)
|
2'-16 |
|
Номинальное давление гидросистемы (МПа)
|
10 |
|
Расход СОЖ (л/мин)
|
145 |
|
Погрешность позиционирования (мм)
|
≤0,03 (на 100) |
|
Шероховатость поверхности после протягивания
|
Ra 1,6-3,2 |
|
Скорость протягивания (мм/мин)
|
2-Aug |
|
Мощность насоса охлаждения (кВт)
|
2.2 |
|
Время протягивания (с)
|
40 |
|
Расстояние от линии протягивания до направляющей (мм)
|
200 |
|
Максимальный ход ножа (мм)
|
1250 |
|
Тип трансмиссии
|
Гидравлическая, бесступенчатая |
|
Ход толкателя (мм)
|
130 |
