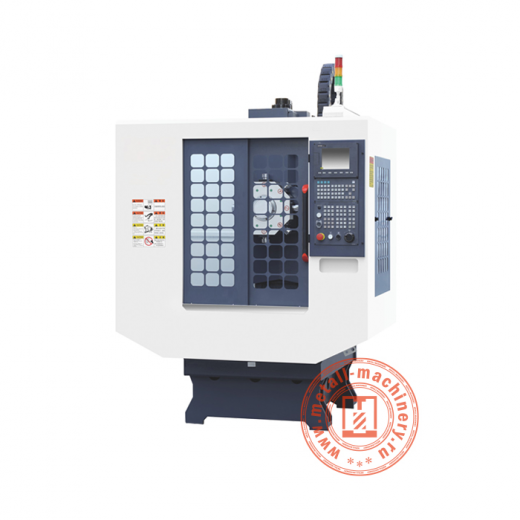

Станок для нарезки резьбы BL-S450
Станок для нарезки резьбы BL-S450 предназначен для нарезки резьбы на широком спектре металлических изделий, таких как болты, гайки, шпильки и другие. Готовая продукция находит применение в различных производственных секторах, включая автомобильную, машиностроительную, электротехническую, судостроительную и другие отрасли промышленности.
Серия резьбонарезных станков BL-S450, BL-S550, BL-S640 и BL-S850 имеют одинаковую конструкцию и скорость вращения шпинделя 6000 об/мин. и отличаются размерами рабочего стола, габаритами и максимальным диаметром нарезаемой резьбы: М12/М16, М14/М24, М16/М27, М16/М33 соответственно.
Резьбонарезной станок BL-S450 имеет стальную сварную раму, высокоскоростной бесшумный винт и защитную крышку. Бесшумная работа винта и линейной направляющей обеспечивает высокую точность сверления и нарезания резьбы, а также уменьшает температурную деформацию. Для использования станка необходимо подготовить заготовку и настроить оборудование на нужный диаметр резьбы. Процесс производства включает в себя подачу заготовки, нарезку резьбы и отвод готового изделия.
Для управления этим оборудованием требуется квалифицированный персонал.
|
Скорость вращения шпинделя (об/мин)
|
6000 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
± 0,008 / 300 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Время смены инструмента (с)
|
1,2 |
|

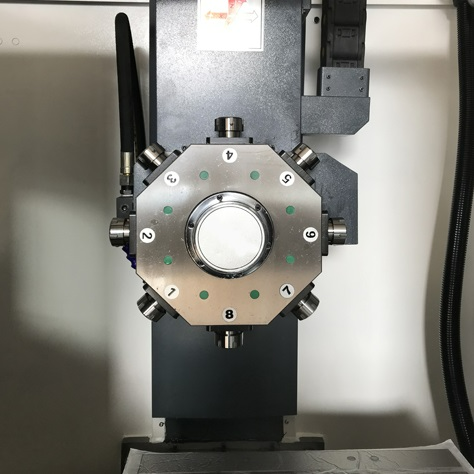

Количество инструментов (шт.)
|
8 |
|
Максимальная скорость перемещения (м/мин)
|
32 |
|
Ход по оси X (мм)
|
435 |
|
Ход по оси Z (мм)
|
330 |
|
Мощность двигателя шпинделя (кВт)
|
3,7/5,5 |
|
Ход по оси Y (мм)
|
280 |
|
Ширина линейной направляющей осей X/Z (мм)
|
30/35 |
|
Максимальный диаметр инструмента (мм)
|
63 |
|
Размеры рабочего стола (мм)
|
550 х 320 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
130-460 |
|
Т-образные пазы стола (мм)
|
3 (шт.) / 14 (ширина) / 92 (зазор) |
|
Допустимая нагрузка на стол (кг)
|
180 |
|
Диаметр сверления (мм)
|
20 |
|
Максимальный диаметр нарезаемой резьбы
|
М12/М16 |
|
Габаритные размеры (мм)
|
1400 х 1500 х 2300 |
|
Масса станка (кг)
|
1850 |
