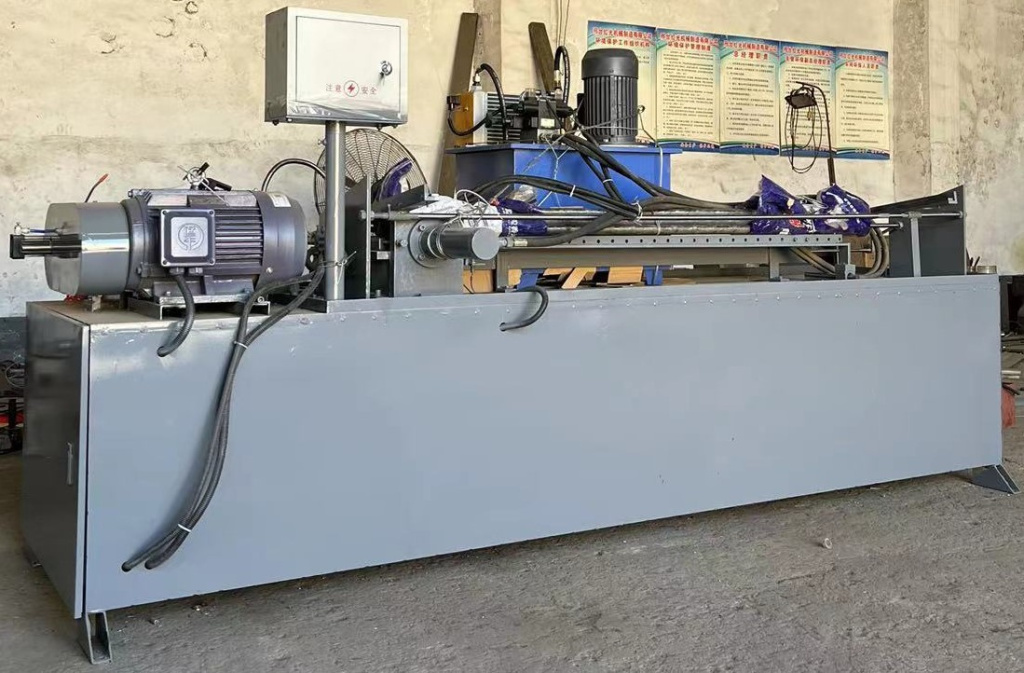

Станок для нарезки внутренней резьбы в трубчатых заготовках I-20
Станок для нарезки внутренней резьбы в трубчатых заготовках I-20 создан, чтобы повысить уровень автоматизации указанной операции в условиях малых предприятий или цехов обеспечения крупных производств. Готовая продукция широко используется, как соединительные элементы при сборке коммуникационных систем и не только.
Машина для нарезания резьбы внутри металлических трубок I-20 использует технологию механического воздействия на заготовку с помощью сменных метчиков с различными вариантами формы резьбы. Оператор вручную фиксирует заготовку в горизонтальном электропневматическом зажиме (компрессор – опция) и вручную устанавливает метчик в держатель патрона. На точных направляющих задняя бабка с патроном наезжает на отверстие трубы, после чего на медленной скорости вращения метчик формирует резьбу. По готовности рабочий высвобождает заготовку и метчик, переходя к новой операции. Частично производительность станка зависит от расторопности оператора, но сам процесс очень простой и не требует квалифицированных кадров. Операционная зона открытая, так как не требует каких-то особых мер безопасности, по запросу – можно поставить светодиодную лампу для подсветки. Элементы пневматики – от тайваньской компании Airtac.
Оборудование для нарезания внутренней резьбы в трубках из металла I-20 имеет понятную электрическую схему управления. На приборной панели собраны все органы управления и статистики. Есть кнопка аварийного отключения питания. Также на панели пульт регулирования скоростных режимов шпинделя метчика через частотный инвертор (Delta – Тайвань).
|
Мощность двигателя (кВт)
|
2.2 |
|
Толщина стенки трубы (мм)
|
3 |
|
Мощность гидравлической станции (кВт)
|
3 |
|
Максимальный диаметр трубы (мм)
|
22 |
|
Длина обрабатываемых труб (мм)
|
4500 |
|
Габаритные размеры (мм)
|
5500 х 1700 х 1500 |
|
Масса станка (кг)
|
2000 |
