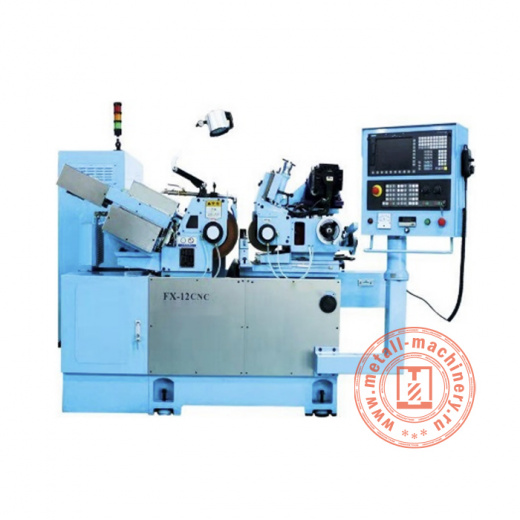

Бесцентрово-шлифовальный станок с ЧПУ и манипулятором FX-12CNC-3
Бесцентрово-шлифовальный станок с ЧПУ и манипулятором FX-12CNC-3 — оборудование для высокоточной финишной обработки цилиндрических деталей без закрепления заготовки в центрах. Станок применяется для наружного шлифования металлических изделий, где важны стабильная геометрия, повторяемость результата и чистота обработанной поверхности. По данным карточки, общая мощность модели составляет 15 кВт, диапазон диаметра обработки — 0,5-40 мм.

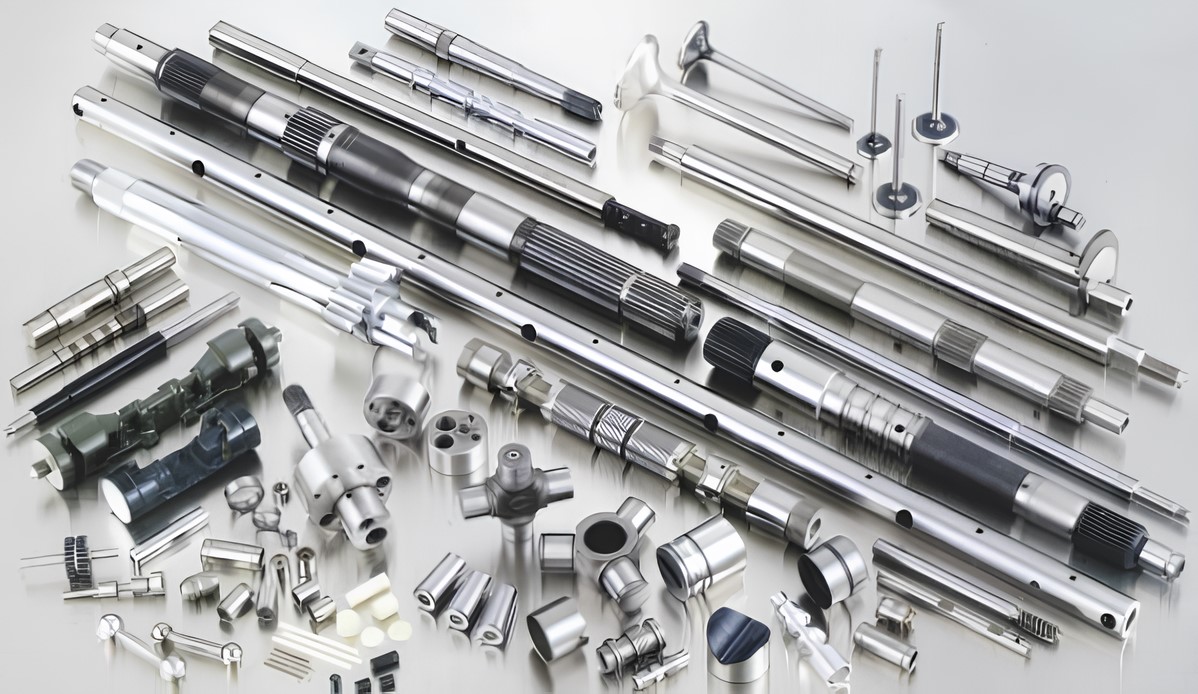

Оборудование используют на металлообрабатывающих, машиностроительных и инструментальных участках при серийной обработке валов, втулок, осей, роликов и других деталей круглого сечения. Наличие ЧПУ и манипулятора помогает автоматизировать подачу заготовок, снизить влияние ручных операций и обеспечить более стабильный технологический цикл.
FX-12CNC-3 подходит для производств, которым требуется точное бесцентровое шлифование с контролем параметров обработки. При размещении станка учитывают габаритные размеры 1800 × 1400 × 1450 мм и вес 1900 кг, указанные в характеристиках оборудования.
|
Максимальная линейная скорость шлифовального круга (м/с)
|
35 |
|
Скорость вращения вала шлифовального круга (об/мин)
|
1950 |
|
Температура окружающей среды (°C)
|
5-40 |
|
Диаметр шлифовального круга (мм)
|
Ø305 x 150 x 120 |
|
Общая мощность (кВт)
|
15 |
|
Максимальный диаметр обработки (мм)
|
0,5-40 |
|
Напряжение питания (В)
|
380 |
|
Скорость подачи (мм/мин)
|
8000 |
|
Размеры регулирующего круга (мм)
|
Ø205 x 150 x 90 |
|
Минимальная точность позиционирования при сервоподаче (мм)
|
0.001 |
|
Угол наклона регулирующего круга
|
От -5° до 6° |
|
Угол поворота регулирующего круга
|
±5° |
|
Метод фильтрации шлифовальной жидкости
|
Магнитный фильтр + бумажный ленточный фильтр |
|
Объем бака для охлаждающей воды (л)
|
220 |
|
Параметры тонкой регулировки положения регулирующего круга с помощью маховика (мм)
|
0,1 (на один оборот маховика) / 0,001 (на одно деление лимба) |
|
Скорость вращения регулирующего круга (об/мин)
|
0-350 |
|
Мощность двигателя привода шлифовального круга (кВт)
|
5.5 |
|
Мощность серводвигателя регулирующего круга (кВт)
|
2 |
|
Мощность серводвигателя механизма автоматической правки круга (кВт)
|
1.5 |
|
Мощность двигателя привода гидравлического насоса (кВт)
|
0.75 |
|
Мощность двигателя привода охлаждающего насоса (кВт)
|
0.125 |
|
Габаритные размеры (мм)
|
1800 х 1400 х 1450 |
|
Габаритные размеры в упаковке (мм)
|
2350 x 1650 x 1770 |
|
Масса станка (кг)
|
1900 |
|
Вес в упаковке (кг)
|
2200 |
