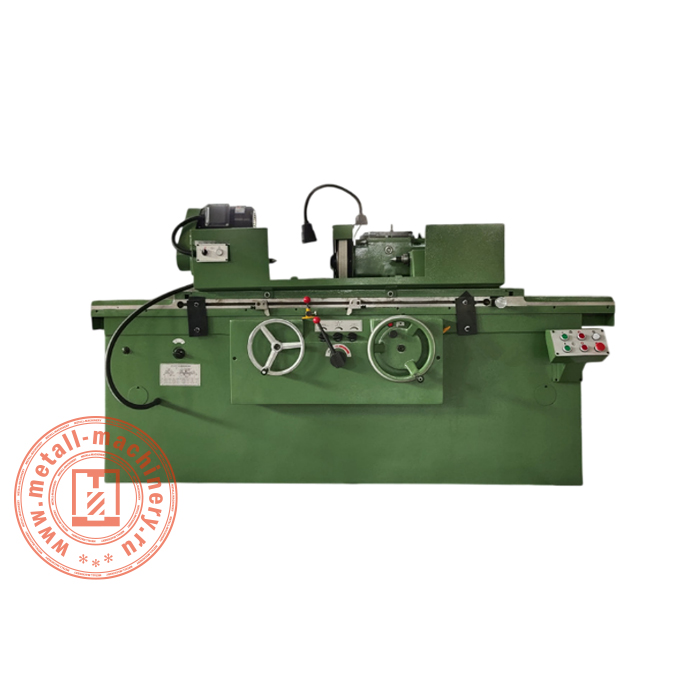

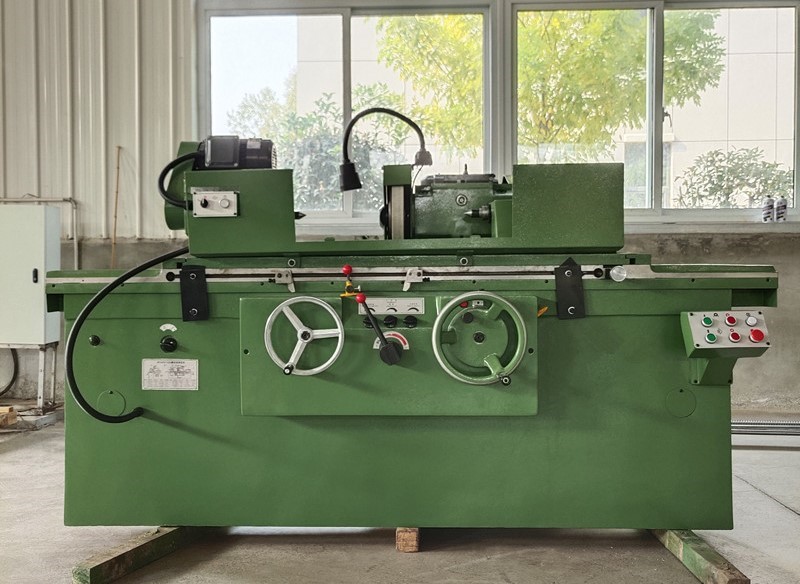

Круглошлифовальный станок М1320х750
Круглошлифовальный станок М1320х750 предназначен для точной обработки цилиндрических и конических поверхностей металлических деталей методом шлифования. Оборудование находит применение в инструментальном производстве, машиностроении, при изготовлении валов, осей, втулок и других деталей вращения. Станок решает задачи финишной обработки, обеспечивая требуемую геометрию и качество поверхности заготовок после токарных или других предварительных операций.
Круглошлифовальный станок М1320х750 выполняет обработку за счет вращения закрепленной в центрах детали и одновременного вращения шлифовального круга, который подается к заготовке. Деталь устанавливается между передней и задней бабками, получает вращение от шпинделя через поводковый хомут или патрон. Шлифовальная бабка с абразивным кругом перемещается вдоль оси детали, снимая тонкий слой материала. Процесс напоминает работу токарного станка, но вместо резца используется вращающийся абразивный инструмент. Продольная подача стола обеспечивает равномерную обработку по всей длине детали. Оператор управляет процессом через систему маховиков, расположенных на передней панели станка. Охлаждающая жидкость подается в зону обработки для отвода тепла и удаления продуктов шлифования.
Круглошлифовальный станок М1320х750 обеспечивает экономию на операциях доводки и полировки, поскольку формирует поверхность высокого класса чистоты за один проход. Это сокращает технологическую цепочку и снижает себестоимость производства деталей. Расширенная база между центрами позволяет обрабатывать длинномерные валы, увеличивая номенклатуру производимых изделий. Простота управления снижает требования к квалификации персонала и время освоения оборудования.
|
Расстояние между центрами (мм)
|
750 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT4 |
|
Ход пиноли задней бабки (мм)
|
23 |
|
Длина внешнего шлифования (мм)
|
750 |
|
Максимальная скорость перемещения стола (м/мин)
|
От 0,1 до 3 (бесступенчатая регулировка) |
|
Максимальный угол поворота шлифовальной бабки
|
90 |
|
Частота вращения (об/мин)
|
63, 125, 250, 500 |
|
Конус шпинделя
|
MT4 |
|
Угол поворота (°)
|
От -5 до +10 |
|
Ручной ход шлифовальной бабки (мм)
|
70 |
|
Максимальный ход шлифовальной бабки (мм)
|
150 |
|
Ход шлифовальной бабки за один поворот маховика (мм)
|
1 |
|
Насос подачи СОЖ (кВт)
|
0.125 |
|
Минимальная подача (мм)
|
0.002 |
|
Подача на один оборот маховика (мм)
|
10 |
|
Быстрый ход шлифовальной бабки (мм)
|
30 |
|
Электродвигатель шлифовальной бабки (кВт)
|
4 |
|
Электродвигатель передней бабки (кВт)
|
0.75 |
|
Насос гидравлической системы (кВт)
|
1.1 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
