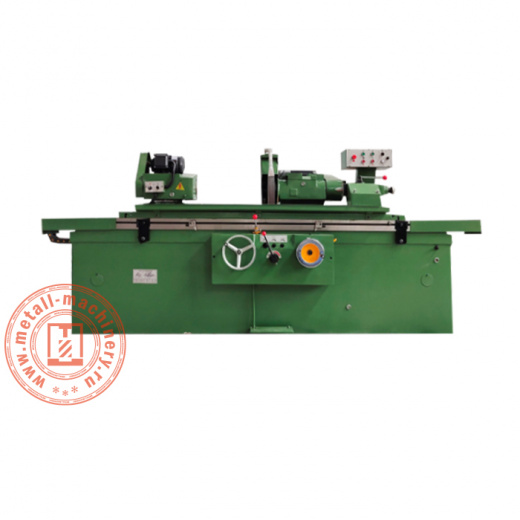

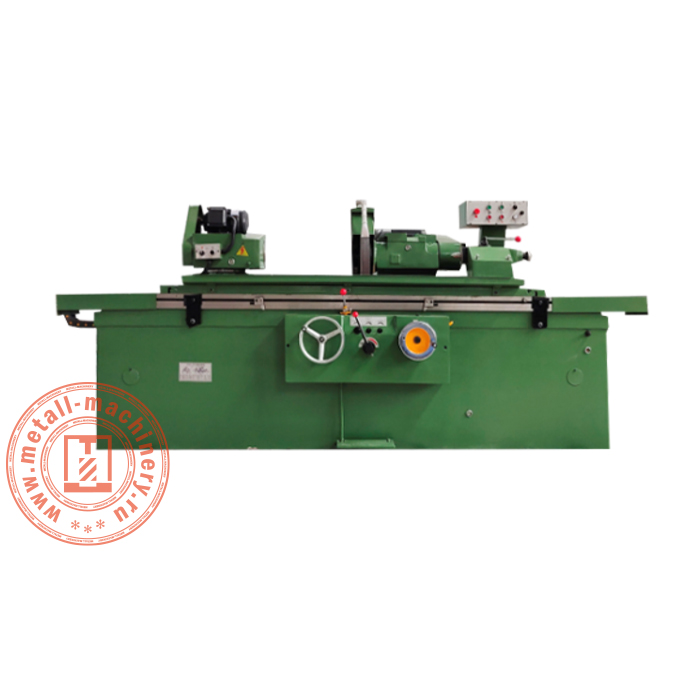

Круглошлифовальный станок М1363-4000

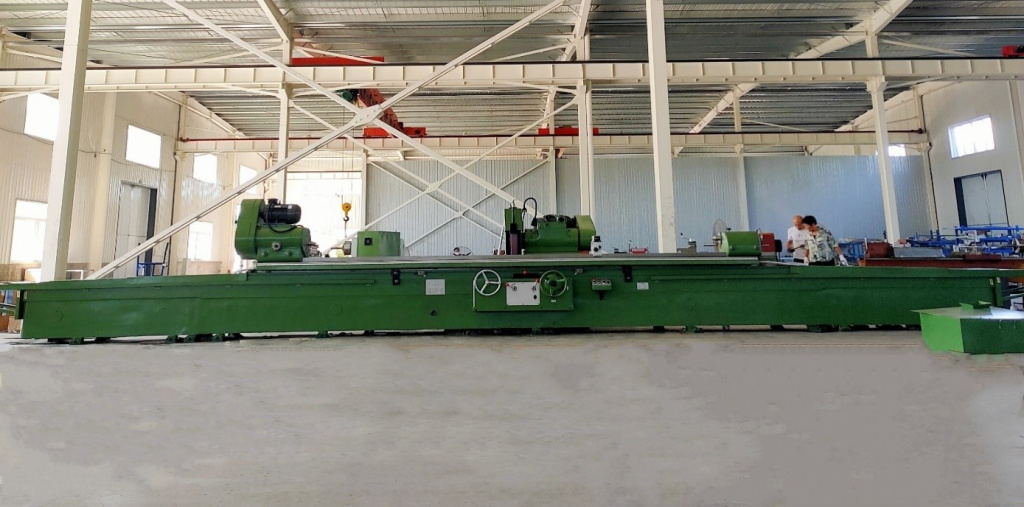

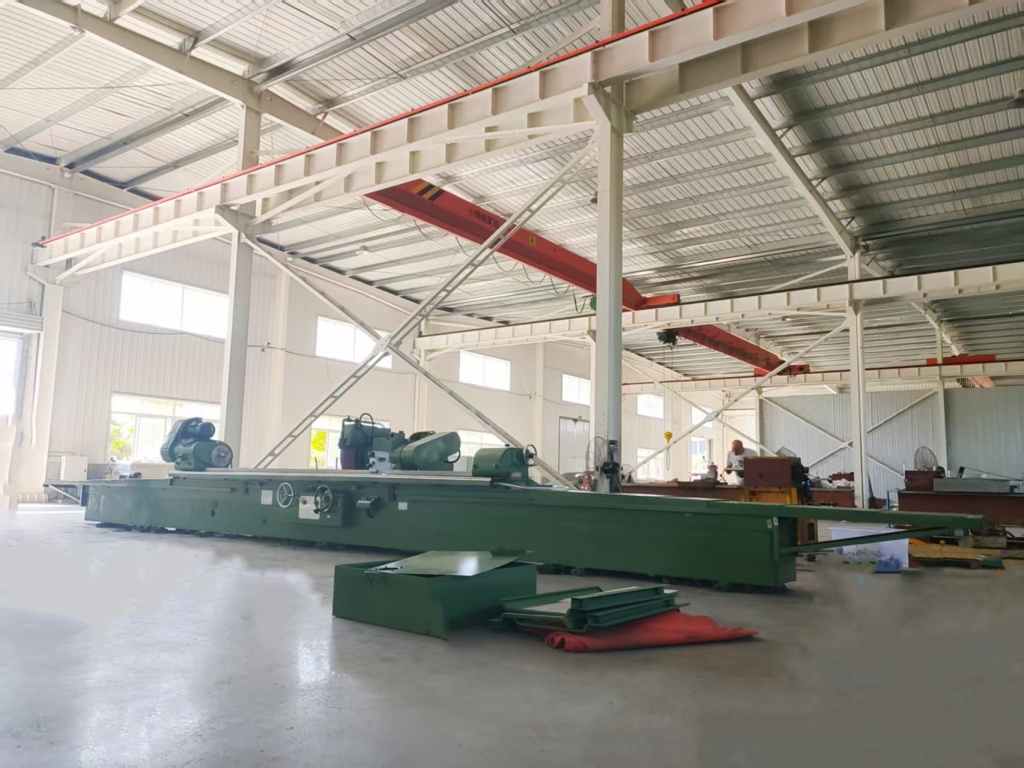

Круглошлифовальный станок М1363-4000 представляет собой тяжелое промышленное оборудование для обработки крупногабаритных деталей методом наружного шлифования. Станок предназначен для шлифования валов, роторов, барабанов и других цилиндрических изделий большой длины с обеспечением высокой точности геометрических параметров. Конструкция включает переднюю и заднюю бабки для установки детали в центрах, шлифовальную бабку с мощным приводом и систему продольных и поперечных подач для программируемого перемещения узлов станка.
Круглошлифовальный станок М1363-4000 работает по принципу одновременного вращения обрабатываемой детали и шлифовального круга большого диаметра с точно контролируемыми подачами. Заготовка устанавливается между центрами передней и задней бабок и получает медленное вращение, в то время как шлифовальный круг вращается с высокой окружной скоростью и осуществляет съем материала с заданной глубиной резания. Длинные направляющие обеспечивают равномерное распределение нагрузки по всей длине обрабатываемой поверхности. Система охлаждения с большим расходом охлаждающей жидкости предотвращает перегрев детали и обеспечивает эффективное удаление продуктов шлифования из зоны обработки.
Круглошлифовальный станок М1363-4000 отличается способностью обрабатывать детали значительной длины с сохранением высокой точности по всей протяженности поверхности. Мощная система привода главного движения и подач позволяет эффективно обрабатывать заготовки из различных материалов с оптимальной производительностью. Жесткая конструкция станка минимизирует деформации под нагрузкой и обеспечивает стабильность процесса шлифования.
|
Расстояние между центрами (мм)
|
4000 |
|
Минимальная шероховатость обработанной поверхности (мкм)
|
Ra 0,7 |
|
Максимальная линейная скорость шлифовального круга (м/с)
|
35 |
|
Общая мощность (кВт)
|
20 |
|
Максимальный вес заготовки (кг)
|
1000 |
|
Максимальная длина обработки (мм)
|
4000 |
|
Ход стола (мм)
|
4100 |
|
Диапазон диаметров шлифования (мм)
|
30-630 |
|
Диаметр опоры люнета (мм)
|
30-200 |
|
Автоматическая периодическая подача (мм)
|
0,02/0,0025 |
|
Величина быстрого отвода шлифовальной бабки (мм)
|
100 |
|
Округлость (мм)
|
≤0,01 |
|
Допуск точности на 1 м (мм)
|
0.08 |
|
Цилиндричность (мкм)
|
16 |
|
Точность ручной подачи (мм)
|
0,02/0,0025 |
