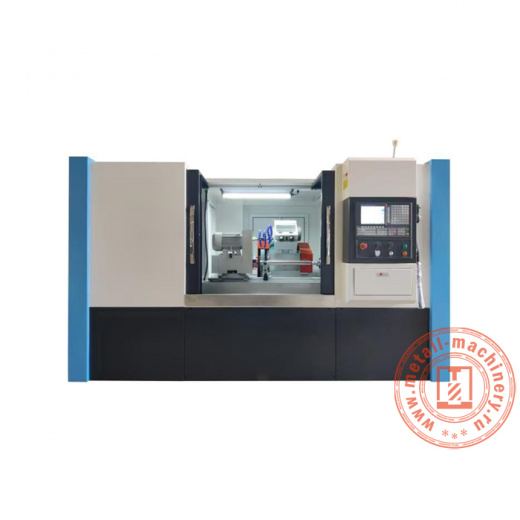

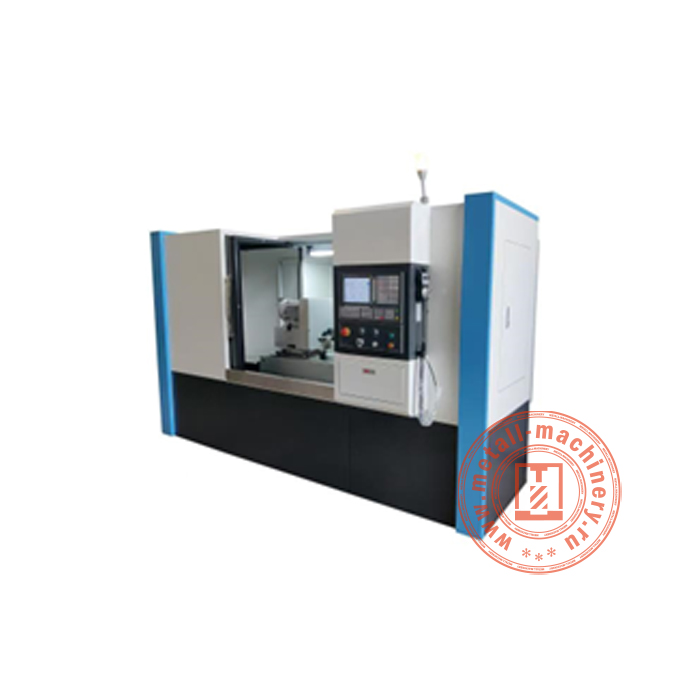

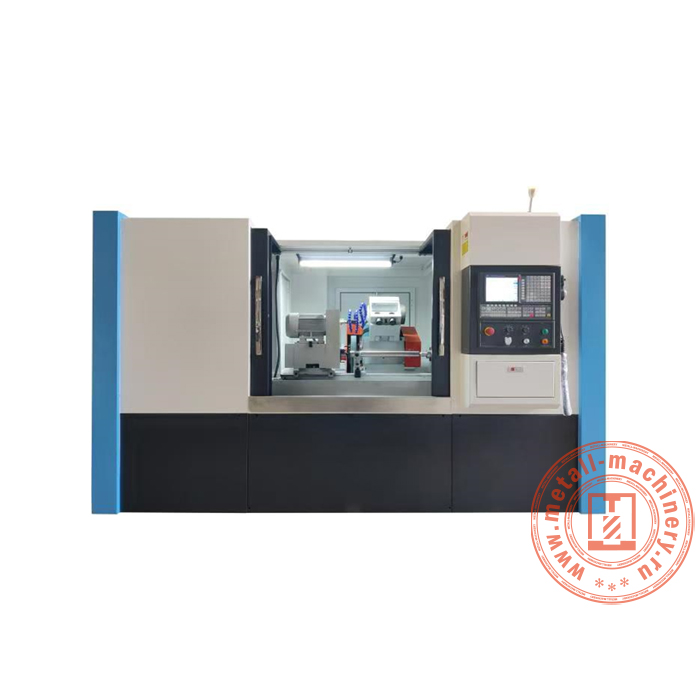

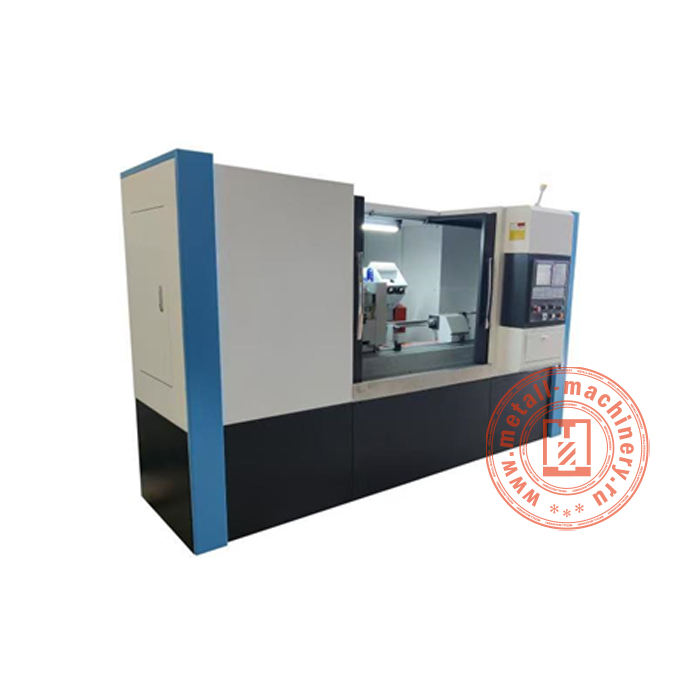

Круглошлифовальный станок с ЧПУ и функцией внутреннего шлифования МК1420х500
Круглошлифовальный станок МК1420х500 представляет собой современное высокоточное оборудование с двухкоординатным ЧПУ управлением на базе системы Fanuc OI-TF. Эта продвинутая сервосистема обеспечивает точное управление подачей шлифовального круга и перемещением рабочего стола, позволяя выполнять сложные операции шлифования наружных и внутренних цилиндрических, конических и торцевых поверхностей вращающихся деталей.
Основа станка МК1420х500 – массивная цельнолитая станина из высокопрочного чугуна, прошедшая двойную термообработку для снятия внутренних напряжений. Рабочий стол выполнен двухуровневым с механизмом ручной регулировки конусности на правом конце. Главная шлифовальная бабка изготовлена из высококачественного чугуна с особой обработкой для максимальной стабильности. Поперечная подача бабки осуществляется сервоприводом через шарико-винтовую пару с возможностью автоматической правки круга и компенсации износа. Для внутреннего шлифования предусмотрен отдельный электропривод с ременной передачей.
Особенностью конструкции является необходимость смены ремня при переходе с наружного на внутреннее шлифование. Круглошлифовальный станок с ЧПУ и функцией внутреннего шлифования МК1420х500 предлагает два варианта устройств правки: встроенное одноточечное (для компактных деталей) и выносное многофункциональное (для автоматической правки наружных, торцевых и радиусных поверхностей). Электрическая часть включает специализированную ЧПУ Fanuc OI-TF для шлифовальных операций, подвесной пульт оператора, централизованную панель управления с памятью параметров, полный комплекс защиты от перегрузок и перегрева.
|
Расстояние между центрами (мм)
|
500 |
|
Ход по осям X/Z (мм)
|
400 |
|
Конус и диаметр отверстия шпинделя (мм)
|
MT-4 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT-4 |
|
Ход пиноли задней бабки (мм)
|
25 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0,005 / 0,002 |
|
Минимальная шероховатость обработанной поверхности (мкм)
|
Ra 0,32 |
|
Модель системы ЧПУ
|
Fanuc OI-TF |
|
Максимальный диаметр шлифования (мм)
|
250 |
|
Максимальная линейная скорость шлифовального круга (м/с)
|
35 |
|
Максимальный вес заготовки (кг)
|
50 |
|
Крутящий момент шпинделя (Нм)
|
10 |
|
Диапазон шлифования внешних диаметров (мм)
|
4-200 |
|
Диапазон шлифования внутренних диаметров (мм)
|
4-80 |
|
Однородность диаметра в продольном сечении (мм)
|
≤0,008 |
|
Максимальный угол поворота передней бабки
|
До -90° |
|
Максимальная глубина шлифования (мм)
|
125 (при диаметре шлифования от 13 до 80 мм) / 30 (при диаметре шлифования от 4 до 12 мм) |
|
Ход шлифовальной бабки по оси X (мм)
|
150 |
|
Минимальный шаг подачи (мм)
|
-0,001 (по оси Х) |
|
Скорость вращения шпинделя внутреннего шлифования (об/мин)
|
21 000 |
|
Мощность шлифовальной бабки (кВт)
|
4 |
|
Мощность передней бабки (кВт)
|
0.75 |
|
Округлость (мм)
|
≤0,002 |
|
Разрешение подачи по оси Z (мм)
|
0.001 |
