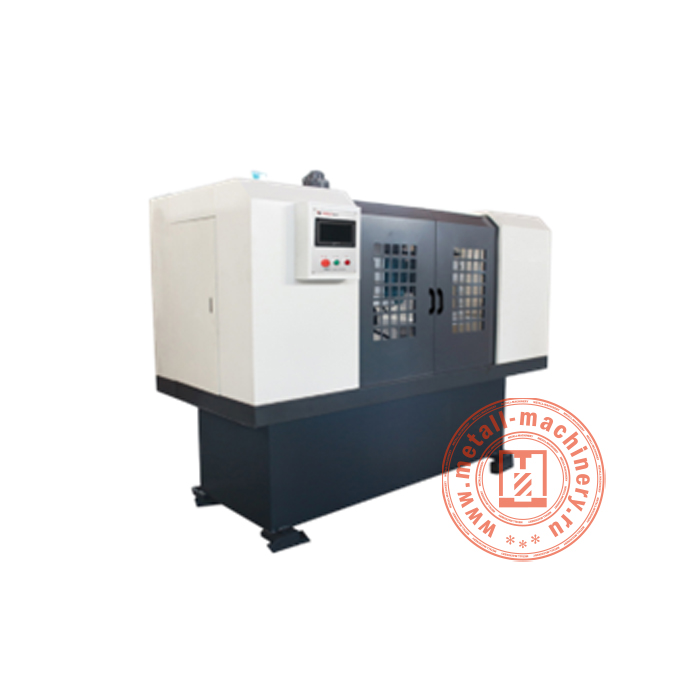

Многошпиндельный сверлильный станок QK5423х18
Многошпиндельный сверлильный станок QK5423х18 предназначен для обработки сложных деталей за одну установку, эффективно используя преимущества многошпиндельной технологии в широком спектре направлений. Компактные размеры станка позволяют использовать его даже в ограниченном пространстве мастерских и цехов металлоконструкций.
Сверлильный станок для многошпиндельной обработки QK5423х18 оснащен двумя шпиндельными головками с независимо регулируемыми скоростями: в одной функционирует восемь моторизованных шпинделей, а в другой – четыре. Обе головки выполнены с предварительно нагруженными радиально-упорными подшипниками, что обеспечивает работу с твердосплавными инструментами и фиксированное расстояние между шпинделями. Две головки могут одновременно работать над заготовкой, а управляемые блоки позволяют переключаться между инструментами за секунды, что обеспечивает эффективное совмещение черновой и чистовой обработки в одном цикле. Головки могут включать разные или дублирующие инструменты, чтобы уменьшить необходимость в замене инструментов. Шпиндели отличаются высоким крутящим моментом, компактностью и низкими требованиями к обслуживанию. Система привода позволяет питать до восьми обрабатывающих агрегатов с помощью одного двигателя с передачей мощности через гибкий вал.
Многошпиндельный станок для сверления по металлу QK5423х18 имеет цифровое управление на платформе PLC от Omron, поэтому одного оператора достаточно для обслуживания сразу нескольких установок. Все параметры цикла задаются через сенсорный экран с интуитивно понятным интерфейсом, а для аварийного отключения предусмотрена яркая кнопка.
|
Мощность двигателя (кВт)
|
7,5 (4) |
|
Размеры рабочего стола (мм)
|
800 х 600 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
220 |
|
Система управления
|
Omron PLC |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Мощность насоса СОЖ (кВт)
|
0.12 |
|
Количество шпинделей (шт.)
|
8+4 |
|
Расстояние между шпинделями (мм)
|
45 |
|
Эффективная зона резки (мм)
|
300 х 300 / 300 х 500 |
|
Диапазон диаметров сверления (мм)
|
3'-23 |
|
Количество сверлильных блоков (шт.)
|
2 |
|
Диапазон допустимой нарезаемой резьбы
|
М3-М22 |
|
Вертикальный ход сверлильной головки (мм)
|
240 |
|
Мощность насоса гидравлической станции (кВт)
|
1.5 |
|
Габаритные размеры (мм)
|
2420 х 1053 х 1800 |
|
Масса станка (кг)
|
4000 |
