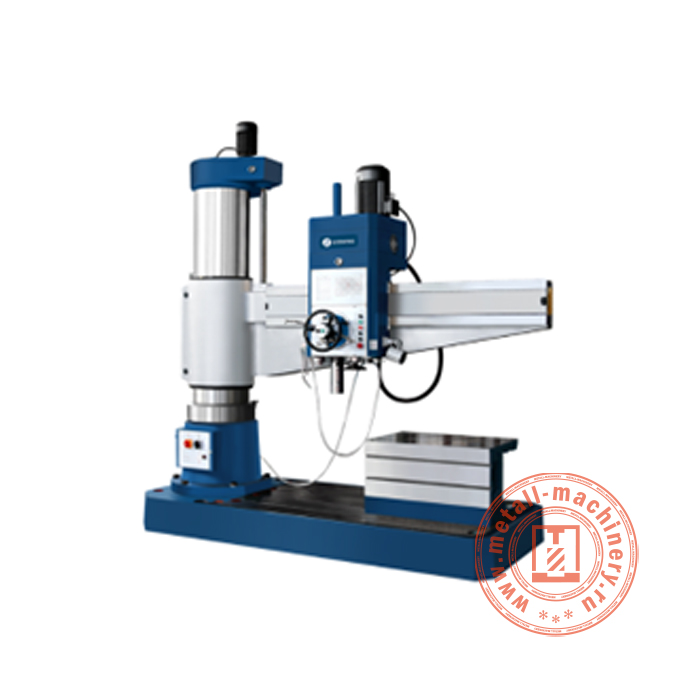

Радиально-сверлильный станок Z30100
Радиально-сверлильный станок Z30100 предназначен для широкого спектра операций, являясь ценным дополнением к любому металлообрабатывающему цеху. Он подходит для сверления, нарезания резьбы, расточки, развертывания, притирки, завинчивания, зенкерования и других видов обработки таких материалов, как чугун и сталь.
Радиальная сверлильная машина Z30100 выполнена на базе рамы из механита и высокопрочного чугуна, что позволяет выдерживать самые тяжелые нагрузки. Шестерни передней бабки изготовлены из закаленной и шлифованной никель-хромовой легированной стали, что гарантирует прочность и плавность работы при высоких крутящих нагрузках. Рука установлена на шлифованных направляющих и по запросу управляется электрически или гидравлически в зависимости от комплектации. Стол оборудован Т-образными пазами и дренажными каналами.
Радиальный сверлильный станок Z30100 позволяет оператору располагать шпиндель непосредственно над заготовкой, а не перемещать ее к инструменту. Сверлильная головка установлена на узле рычага, перемещающемся в пределах рабочей зоны. Шпиндель поддерживается двухрядными коническими роликовыми и упорными шариковыми подшипниками в носовой части, а также упорными и радиальными осевыми подшипниками в верхней части. Электрические цепи размещены во встроенном блоке управления в нижней части колонны, что защищает элементы управления от пыли и влаги, а также обеспечивает легкий доступ для обслуживания. Система безопасности при подъеме руки предотвращает ее падение.
|
Конус и диаметр отверстия шпинделя (мм)
|
МТ6 |
|
Мощность двигателя (кВт)
|
15 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
750-2500 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Диаметр сверления (мм)
|
До 100 |
|
Максимальный диаметр нарезаемой резьбы
|
М55 |
|
Угол поворота консоли (°)
|
±180° |
|
Диапазон подач шпинделя (мм/об)
|
0,06-3,2 (16 передач) |
|
Вертикальный ход шпинделя (мм)
|
500 |
|
Крутящий момент двигателя шпинделя (Нм)
|
2450 |
|
Расстояние от оси шпинделя до поверхности колонны (мм)
|
570-3150 |
|
Горизонтальный ход сверлильной головки (мм)
|
2580 |
|
Усилие подачи (кН)
|
До 50 |
|
Мощность двигателя подъема (кВт)
|
3 |
|
Габаритные размеры (мм)
|
4660 х 1630 х 4525 |
|
Масса станка (кг)
|
20 000 |
