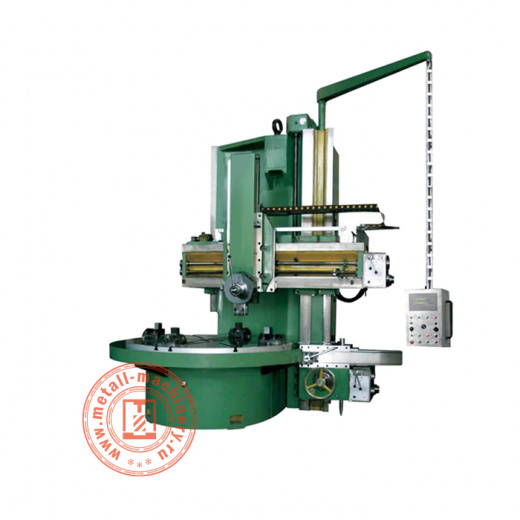

Токарно-карусельный одностоечный станок CK5123
Токарно-карусельный одностоечный станок CK5123 предназначенный для токарной обработки цилиндрических деталей среднего размера. В вертикальном токарном станке сила тяжести усиливает надежность удержания обрабатываемой детали и стабильность процесса. Вес заготовки направляется прямо в основание станка и не создает внеосевых нагрузок на шпиндель. Крепление упрощается, а зажимные усилия значительно снижаются. Такая компоновка сводит к минимуму эффект прерывистого резания по сравнению с горизонтальными токарными станками, облегчая при этом обработку деталей и увеличивая вес, с которым может справиться станок.
Токарно-карусельный одноколонный станок CK5123 соответствует стандартам индустрии. Жесткая вертикальная колонна и основание машины изготовлены из отливки из механита с усиленными ребрами для минимизации тепловых деформаций и гашения вибрации. Система линейных направляющих осей X и Z обеспечивает скорость перемещения до 20 м/мин. Шарико-винтовые передачи класса 3 приводятся в движение непосредственно серводвигателями, что исключает использование ремней или шестерен. Шпиндель имеет прочную конструкцию, включающую высокоточные двойные роликовые подшипники и упорные подшипники с угловым контактом 45˚. Подшипники шпинделя типа NN используются для выдерживания высоких центробежных нагрузок и больших нагрузок на шпиндель. Мотор шпинделя Fanuc мощностью 30 л.с. обеспечивает высокий крутящий момент при низких оборотах и достаточную мощность для работы в тяжелых условиях, а также высокую скорость для чистовой обработки. Доступен дополнительный планетарный редуктор ZF для обеспечения высокого момента резания на больших диаметрах. 8-позиционная (10-позиционная опционально) гидравлическая револьверная головка обеспечивает время индексации 0,5 секунды и автоматический выбор инструмента для кратчайшего маршрута. Стандартная система промывки стружки выталкивает стружку из зоны обработки на конвейер.
Токарно-карусельный станок с одной колонной CK5123 может быть адаптирован к конкретным производственным требованиям с помощью большого количества опций, включая ось C и приводные инструменты, возможность оси Y, радиальные и осевые головки приводных инструментов, автоматическое устройство предварительной настройки инструмента, специальные зажимные приспособления / крепления и системы автоматической загрузки / разгрузки.
|
Максимальная высота детали (мм)
|
1250 |
|
Максимальный диаметр обработки (мм)
|
2300 |
|
Мощность главного двигателя (кВт)
|
30 |
|
Максимальный вес заготовки (кг)
|
8000 |
|
Ход верхнего суппорта (мм)
|
1210 |
|
Частота вращения стола (количество шагов) (об/мин)
|
3,2-100 (16) |
|
Максимальный крутящий момент стола (кH∙м)
|
35 |
|
Оправка резец/фреза (мм)
|
30 x 40 |
|
Скорость перемещения балки (мм/мин)
|
890 |
|
Масса станка (кг)
|
19 800 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
