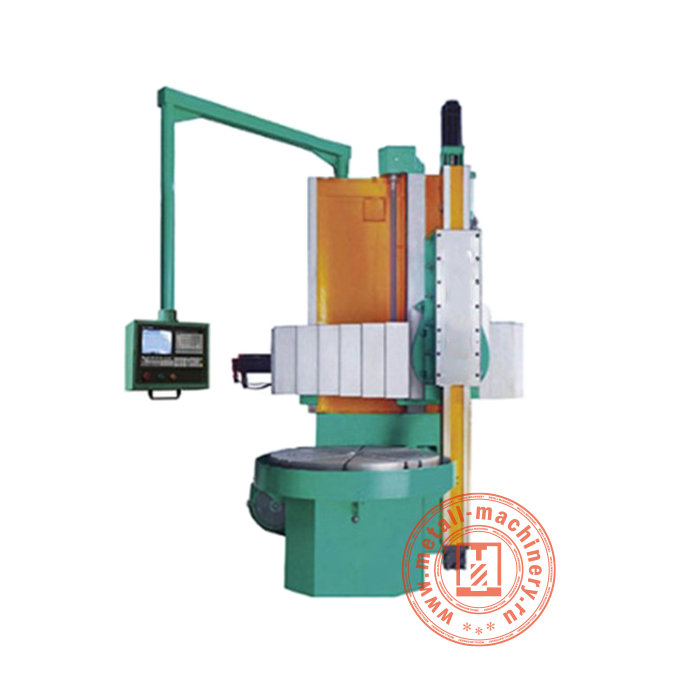

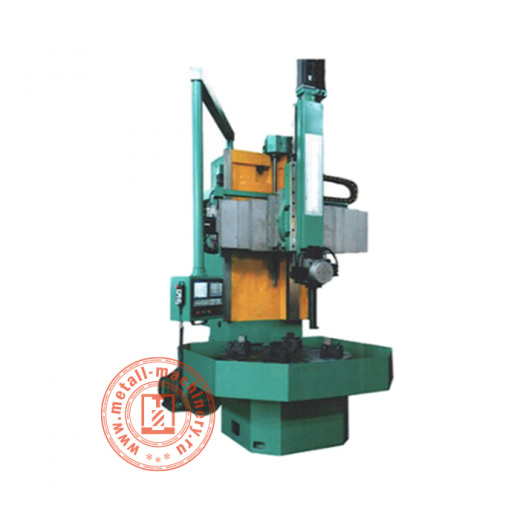

Токарно-карусельный одностоечный станок CK5125
Токарно-карусельный одностоечный станок CK5125 подходит для металлообработки заготовок из черных металлов, цветных металлов и частично неметаллических материалов, и может выполнять обработку торцевой поверхности, внутренней и внешней цилиндрической поверхности, внутренней и внешней конической поверхности, сверления и рассверливания отверстий малых и средних деталей.
Токарно-карусельный станок с одной колонной CK5125 собран на прочной станине, изготовленной, как отливка из чугуна. Рабочий стол представляет собой ручной 4-кулачковый одноходовой патрон. В упоре для инструмента используется конструкция стола с 5-ю позициями ручного плунжера Т-образного типа с хорошей жесткостью и удобной сменой инструмента. Головка RAM может поворачиваться до +/-35 град для покрытия широкого углового диапазона поворота. Винты держателя инструмента изготовлены из специальной стали, имеют закалочную обработку, гарантируют износостойкость. Пятиугольный резцедержатель можно оснастить такими инструментами, как сверла, резцы, метчики и др.
Токарно-карусельный одноколонный станок CK5125 контролируется ПЛК с сенсорным дисплеем и ручным импульсным управлением, а ось подачи приводится в движение асинхронным серводвигателем переменного тока. Передачи шпинделя приводятся в движение серводвигателем переменного тока, гидравлическим переключением передач и двухступенчатым регулированием скорости.
|
Модель системы ЧПУ
|
GSK 980TDI |
|
Частота вращения стола (об/мин)
|
2-62 |
|
Максимальная высота детали (мм)
|
2000 |
|
Максимальный диаметр обработки (мм)
|
2500 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
4-позиционный |
|
Максимальный вес заготовки (кг)
|
10 000 |
|
Сечение хвостовика инструмента (мм)
|
40 х 40 |
|
Скорость хода поперечной балки (мм/мин)
|
440 |
|
Максимальное усилие резания верхней головки (кН)
|
30 |
|
Максимальное усилие резания боковой головки (кН)
|
20 |
|
Скорость подачи верхней головки (мм/мин)
|
0,1-500 |
|
Скорость подачи боковой головки (мм/мин)
|
0,25-90 |
|
Ход поперечной балки (мм)
|
900 |
|
Вертикальный ход верхней головки (мм)
|
800/1000/1100 |
|
Горизонтальный ход верхней головки (мм)
|
1200 |
|
Скорость хода верхней головки (мм)
|
1800 |
|
Вертикальный ход боковой головки (мм)
|
900/1350 |
|
Горизонтальный ход боковой головки (мм)
|
1250 |
|
Скорость хода боковой головки (мм/мин)
|
1800 |
