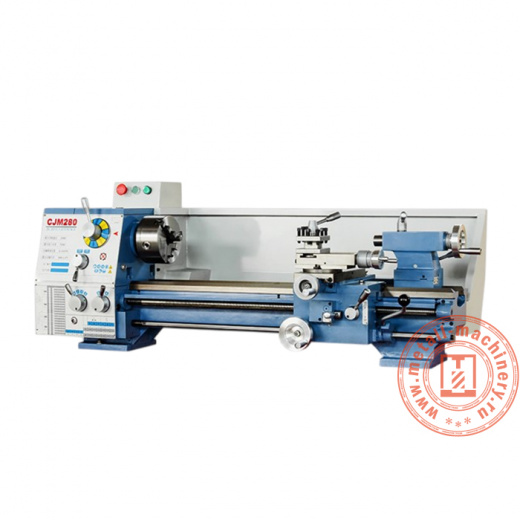

Горизонтальный настольный токарный станок СJM280
Горизонтальный настольный токарный станок СJM280 — компактное оборудование для токарной обработки металлических заготовок малого и среднего формата. Станок применяется для точения цилиндрических поверхностей, подрезки торцов, обработки деталей между центрами и выполнения вспомогательных операций на ремонтных, учебно-производственных и металлообрабатывающих участках.
Модель СJM280 используют там, где требуется рационально организовать рабочее место без установки крупногабаритного оборудования. По данным карточки, расстояние между центрами составляет 750 мм, максимальный диаметр обработки над станиной — 280 мм, над суппортом — 165 мм, конус и диаметр отверстия шпинделя — MT5, 38 мм, конус и диаметр пиноли задней бабки — MT3, 75 мм. Габаритные размеры станка — 1420 × 650 × 650 мм, вес — 270 кг.
Горизонтальный настольный токарный станок подходит для единичного и мелкосерийного изготовления деталей, подготовки заготовок к сборке и выполнения операций, где важны стабильная геометрия, удобство настройки и контролируемая металлообработка.
|
Расстояние между центрами (мм)
|
750 |
|
Максимальный диаметр обработки над станиной (мм)
|
280 |
|
Максимальный диаметр обработки над суппортом (мм)
|
165 |
|
Конус и диаметр отверстия шпинделя (мм)
|
MT5/38 |
|
Скорость вращения шпинделя (об/мин)
|
90-1800 (8 ступеней) |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT3, 75 |
|
Мощность двигателя шпинделя (кВт)
|
1,1 |
|
Напряжение питания (В)
|
220/380 |
|
Диапазон нарезания модульной резьбы (мм)
|
0,2-1,75 (16 типов) |
|
Поперечный ход суппорта (мм)
|
185 |
|
Диапазон нарезаемых дюймовых резьб (TPI)
|
4½-48 (34 типа) |
|
Диапазон нарезаемых метрических резьб (мм)
|
0,2-3,5 (18 типов) |
|
Ход малой продольной салазки (мм)
|
75 |
|
Радиальное биение оси конуса шпинделя (мм)
|
0,01-0,02 (на расстоянии 100 мм от переднего торца) |
|
Диапазон нарезаемых питчевых резьб (DP)
|
16-120 (24 типа) |
|
Продольная подача на один оборот шпинделя (мм/об)
|
0,05-0,35 |
|
Поперечная подача на один оборот шпинделя (мм/об)
|
0,025-0,18 |
|
Габаритные размеры (мм)
|
1420 x 650 x 650 |
|
Масса станка (кг)
|
270 |
