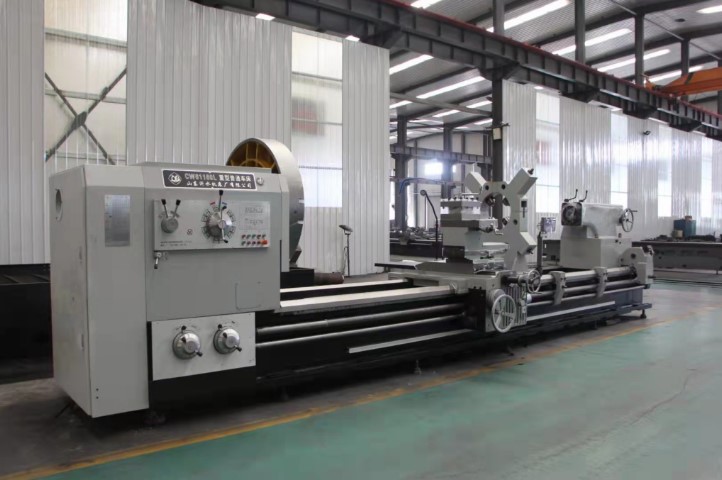

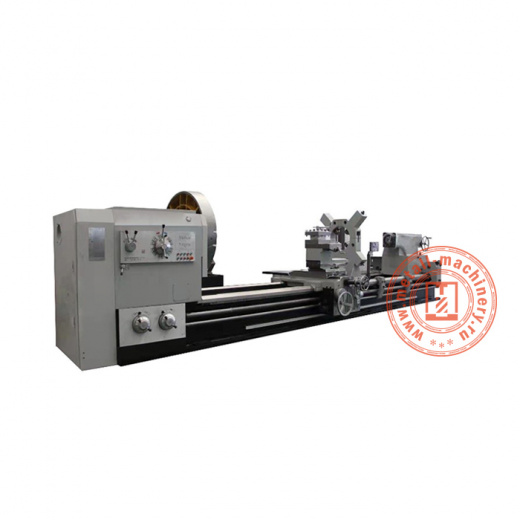

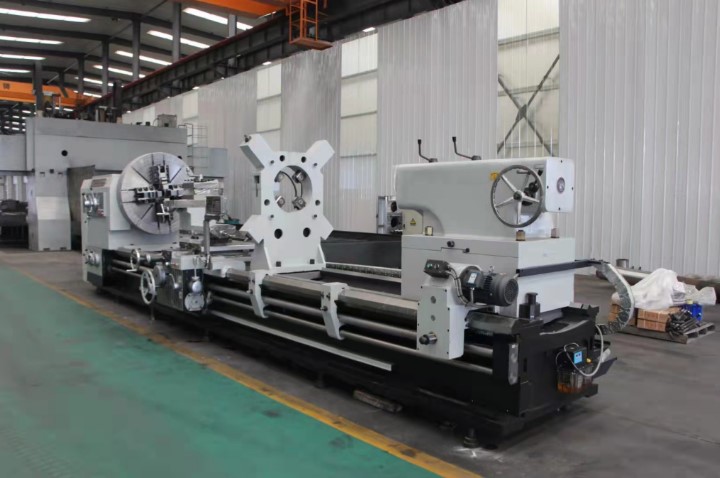

Токарный станок CW61160L
Токарный станок CW61160L — это тяжелый промышленный станок стандартного типа управления, предназначенный для обработки крупногабаритных деталей из металла. Данные станки широко используются в промышленности для изготовления таких деталей, как валы, барабаны, колеса, шестерни, лопасти турбин и другие крупные механические детали.
Тяжелый горизонтальный токарный станок CW61160L позволяет обрабатывать особо масштабные заготовки весом до 10 тонн и длиной от 3 до 10 метров. Максимальный диаметр обработки над станиной – 1700 мм. Двигатель шпинделя мощностью 30 кВт обеспечивает стабильную обточку с высокой точностью на протяжении продолжительного времени.
Промышленный токарный станок CW61160L управляется оператором с помощью ручного управления. Оператор устанавливает необходимые параметры обработки, такие как скорость вращения шпинделя, подачу режущего инструмента, глубину резания и другие параметры вручную, используя кнопки, рычаги и ручки, находящиеся на пульт управления станком. Поскольку оператор полностью контролирует процесс обработки, от него требуется знание основ режущей и инструментальной технологии, методов обработки материалов и свойств материалов, с которыми работает станок.
|
Максимальный диаметр обработки над станиной (мм)
|
1700 |
|
Максимальный диаметр обработки над суппортом (мм)
|
1300 |
|
Ход по осям X/Z (мм)
|
850 / 1350-9750 |
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
1870/3740 |
|
Конус и диаметр отверстия шпинделя (мм)
|
130 |
|
Скорость вращения шпинделя (об/мин)
|
3,15-315 |
|
Тип и диаметр патрона (мм)
|
4-кулачковый, ручной, 1400 |
|
Тип инструментальной головки
|
4-позиционная ручная |
|
Размер хвостовика инструмента (мм)
|
45 х 45 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT6, 260 |
|
Ход пиноли задней бабки (мм)
|
300 |
|
Мощность двигателя шпинделя (кВт)
|
30 |
|
Максимальная грузоподъемность (кг)
|
10 000 |
|
Максимальная длина заготовки (мм)
|
3000 - 10 000 |
|
Шаг нарезаемой метрической резьбы (мм)
|
1-120 (44 шага) |
|
Шаг нарезаемой дюймовой резьбы
|
3-28 (8, 31 шага) |
|
Ширина направляющих (мм)
|
1100 |
|
Двигатель ускоренной подачи (кВт)
|
1.5 |
|
Конус пиноли задней бабки
|
МЕ80 |
|
Диапазон подач по осям X/Z (мм/об)
|
0,05-6 (56 шт.); 0,1-12 (56 шт.) |
|
Количество скоростей шпинделя (шт.)
|
21 |
|
Модель головки шпинделя
|
1:30 (удлиненная) |
|
Мощность насоса СОЖ (кВт)
|
0,125 |
|
Габаритные размеры (мм)
|
13 140 х 2250 х 2150 |
|
Масса станка (кг)
|
30 100 |
