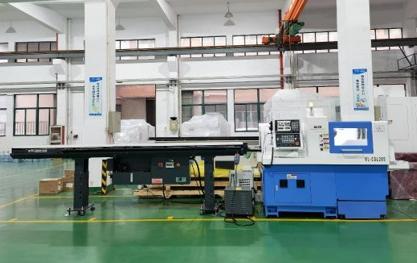

Автомат продольного точения BL-CSL205
Линейка токарного оборудования, состоящая из двух автоматов продольного точения: BL-CSL205 и BL-CSL265. Обе машины практически идентичны конструктивно, отличаются только максимально допустимым размером заготовки. Главная особенность машин серии - их компоновка: инструмент тут остается неподвижным, рабочую подачу осуществляет сама заготовка. Подобное решение дает лучшую защиту от вибраций, влияющих на качество готовой детали, не дает прутку прогибаться, поэтому станки такого типа чаще всего используют для выполнения тонких работ, обработки длинных и тонких заготовок. Впервые такая компоновка была разработана в Швейцарии, поэтому ее часто называют просто “швейцарской”.
Еще одна особенность токарных станков серии BL-CSL - наличие противошпинделя.Машина способна “перехватить” пруток непосредственно во время обработки, давая резцу доступ к той его части, которая до этого была заблокирована основным шпинделем. Такое решение позволяет выполнять большее количество производственных операций за один “прогон”, оператору не приходится вручную разворачивать заготовку.
Оба устройства, входящие в серию, оснащены централизованной системой подачи смазки и охлаждающей жидкости. Их конструкция позволяет установить до 6 резаков, с возможностью их автоматической замены в процессе работы. Станки управляются современной системой ЧПУ, что делает их более производительными и легкими в освоении.
|
Скорость вращения шпинделя (об/мин)
|
8000 |
|
Модель системы ЧПУ
|
Cyntec 220TB |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
≤0,003 |
|
Диаметр сверления (мм)
|
10 |
|
Максимальный диаметр нарезаемой резьбы
|
М8 |
|
Максимальная длина обработки с неподвижной втулкой (мм)
|
200 |
|
Максимальная длина обработки с подвижной втулкой (мм)
|
180 |
|
Максимальная длина обработки без втулки (мм)
|
50 |
|
Скорость вращения контршпинделя (об/мин)
|
8000 |
|
Мощность серводвигателя контршпинделя (кВт)
|
3.1 |
|
Количество осевых приводных инструментов основного шпинделя (шт.)
|
4 (ER16) |
|
Количество радиальных приводных инструментов основного шпинделя (шт.)
|
2 (ER16) + 2 (ER11) |
|
Количество осевых приводных инструментов контршпинделя (шт.)
|
4 (ER16) |
|
Максимальная частота вращения приводного инструмента (об/мин)
|
5000 |
|
Мощность насоса СОЖ (кВт)
|
0,46 |
|
Количество резцовых инструментов (шт.)
|
6 (12 х 12) |
|
Мощность серводвигателя основного шпинделя (кВт)
|
4,2 |
|

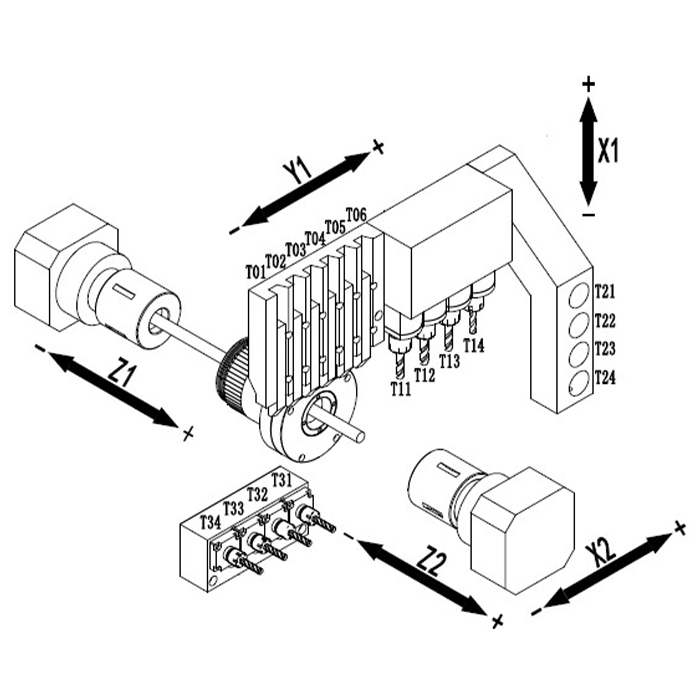

Скорость хода по оси X1/Y1/Z1/X2/Z2 (м/мин)
|
20/24/24/24/24 |
|
Конус и диаметр отверстия шпинделя (мм)
|
25 |
|
Максимальный диаметр обработки (мм)
|
20 |
|
Габаритные размеры (мм)
|
2300 х 1300 х 1750 |
|
Масса станка (кг)
|
2500 |
