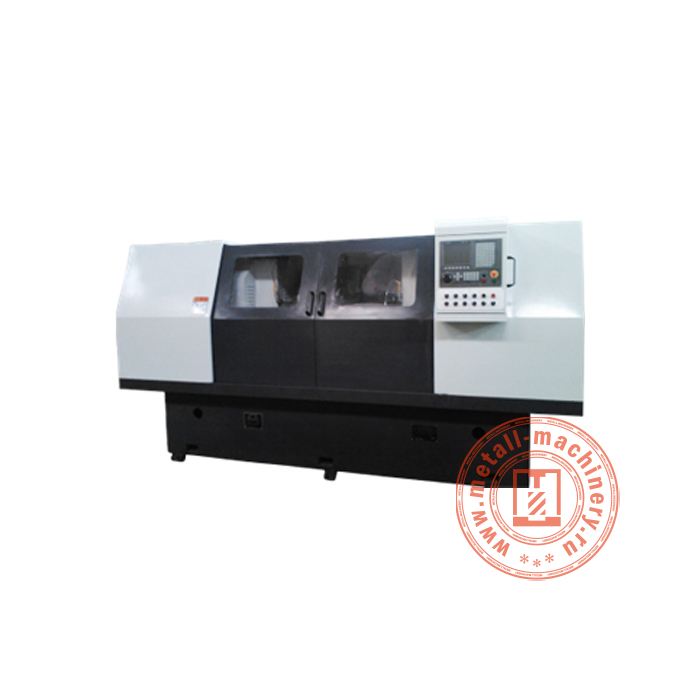

Фрезерно-сверлильный станок с ЧПУ ZXS 200-2500
Фрезерно-сверлильный станок с ЧПУ ZXS 200-2500 предназначен для выполнения комбинированных операций фрезерования и сверления на заготовках из твердосплавных пластин и других материалов. Объединяя эти процессы в одно готовое решение, станок повышает производительность и сокращает общее время цикла. Примерно три четверти работы мастерских приходится на контрактное производство для других предприятий, требующее обработки большого количества деталей с короткими сроками выполнения, и данная модель отвечает этим требованиям благодаря своей универсальности.
Фрезерно-сверлильный ЧПУ-станок ZXS 200-2500 прост в использовании, как ручной станок, предлагая при этом дополнительные возможности и производительность оборудования с ЧПУ. Модель обеспечивает более высокую скорость подачи и мощность, отличную точность, эффективное гашение вибраций и превосходное качество отделки. Конструкция станка обеспечивает достаточный крутящий момент и оптимальную скорость вращения шпинделя для работы с различными материалами, максимально используя преимущества современных твердосплавных инструментов.
Станок для фрезерования и сверления по металлу ZXS 200-2500 оснащен системой ЧПУ марки GSK 980MDI, чья аппаратная база была усовершенствована на базе GSK980MDs. Такой контроллер эффективно управляет пятью осями подачи и двумя аналоговыми шпинделями, обеспечивая интерполяцию на высокой скорости и оптимальную точность, что качественно влияет на конечный результат. С помощью флэш-диска доступна передача файлов заданий. Контроллер предлагает 26 циклических команд для выполнения операций нарезания резьбы, фрезерования, сверления, расточки и других задач.
|
Тип привода шпинделя
|
Серводвигатель |
|
Модель системы ЧПУ
|
GSK 980MDI |
|
Шероховатость обработанной поверхности (мкм)
|
Ra 3,2-1,6 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
≤0.01 (по всей оси) |
|
Мощность двигателя шпинделя (кВт)
|
15 х 2 |
|
Мощность гидравлической станции (кВт)
|
2.2 |
|
Максимальная длина заготовки (мм)
|
2000-2500 |
|
Диаметр сверления (мм)
|
6-28 |
|
Максимальный диаметр нарезаемой резьбы
|
М24 |
|
Мощность насоса СОЖ (кВт)
|
0.75 |
|
Система удаления стружки
|
Цепной конвейер и бак |
|
Емкость магазина инструментов (шт.)
|
24 х 2 |
|
Типоразмер шариковинтовой пары
|
4008 |
|
Диаметр фрезы (мм)
|
100-200 |
|
Соосность двух отверстий при сверлении (мм)
|
≤0,02 |
|
Глубина сверления (мм)
|
До 60 |
|
Система смазки направляющих и шариковинтовой пары
|
Автоматическая |
|
Ход по оси A (мм)
|
400 |
|
Биение шпинделя (мм)
|
0.008 |
|
Параллельность траектории оси X/Z на 300 мм (мм)
|
0.01 |
|
Параллельность траектории оси Y/A на 300 мм (мм)
|
0.01 |
|
Перпендикулярность осей X/Y на 300 мм (мм)
|
0.01 |
|
Параллельность фрезерованных торцов (мм)
|
≤0,02 |
|
Перпендикулярность осей Z/A на 300 мм (мм)
|
0.01 |
|
Габаритные размеры (мм)
|
6500 х 1800 х 1850 |
|
Масса станка (кг)
|
8000 |
