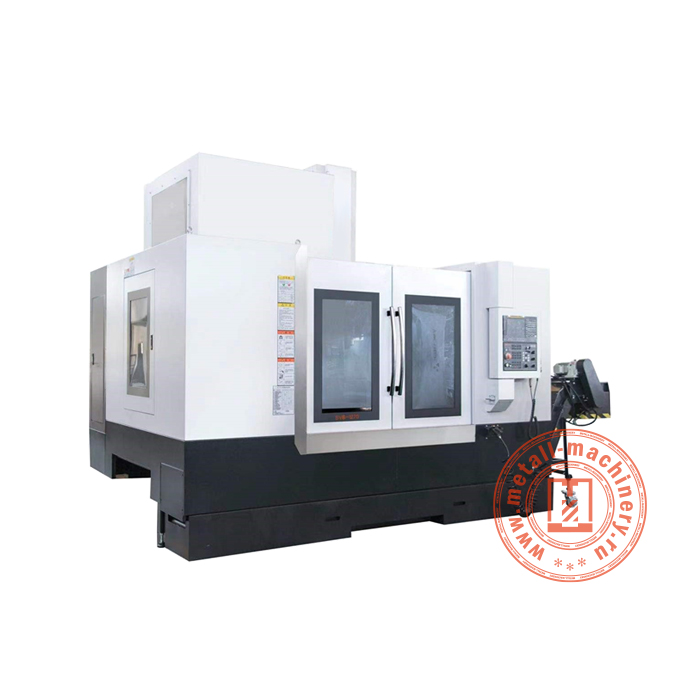

Вертикальный фрезерный центр SINO SVB1270
Вертикальный фрезерный центр SINO SVB1270 – это высокотехнологичный станок, который предназначен для тяжелой резки и высокой точности, и полезен всем, кто занимается высокоскоростной или контурной обработкой. Он широко используется для изготовления сложных штампов и форм, а его готовые изделия задействуются даже в аэрокосмической отрасли.
Вертикальный металлообрабатывающий центр SINO SVB1270 занимает небольшую площадь в цеху и полностью закрыт для безопасности персонала. В нем используются сильно ребристое основание Meehanite и отливки колонн, а на всех осях закаленные и шлифованные коробчатые направляющие с предварительно натянутыми шарико-винтовыми парами с двойным креплением. ШВП с двойным креплением повышают точность обработки за счет сведения к минимуму эффектов теплового расширения. Помимо обеспечения дополнительной жесткости и гашения вибраций, крупная отливка станины также улучшает термическую стабильность за счет поглощения тепла своей перепончатой конструкцией, которая препятствует росту тепла, что может привести к проблемам с повторяемостью. Двигатель развивает высокий крутящий момент, что обеспечивает высокие скорости подачи при обработке алюминия или тяжелой резке инструментальной или литейной стали. Шпиндель оснащен прецизионными подшипниками P4 и защитным кольцом. Стандартная подача СОЖ через шпиндель позволяет сверлить более глубокие отверстия без насечки. Серводвигатели с прямым соединением исключают люфт. Гибкие муфты устраняют любой шум из-за незначительных несоосностей, характерных для других систем трансмиссии.
Вертикальный центр для фрезерной обработки по металлу SINO SVB1270 оснащен системой управления FANUC 0i MF Plus, которая также способствует повышению производительности, особенно при обработке деталей, требующих точного контурного фрезерования. Система управления оснащена цветным ЖК-экраном с диагональю 10,4 дюйма и включает в себя линейно-круговую-винтовую интерполяцию и ручное руководство. Функциональность FANUC предназначена для обеспечения широких возможностей прогнозирования и быстрого считывания данных.
|
Точность позиционирования по осям X/Z (мм)
|
0,008 |
|
Модель системы ЧПУ
|
FANUC 0i MF Plus |
|
Серводвигатель оси X (кВт)
|
15 (18,5) |
|
Серводвигатель оси Z (кВт)
|
15 (18,5) |
|
Расстояние от центра шпинделя до вертикальной направляющей (мм)
|
766 |
|
Тип и вместимость инструментального магазина
|
24 |
|
Диаметр устанавливаемого инструмента (мм)
|
110 |
|
Длина устанавливаемого инструмента (мм)
|
350 |
|
Вес устанавливаемого инструмента (кг)
|
15 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Максимальный диаметр инструмента (мм)
|
220 (без соседних) |
|
Максимальная длина инструмента (мм)
|
350 |
|
Время смены инструмента (с)
|
3.5 |
|
Рабочая температура (°С)
|
0-40 |
|
Мощность главного двигателя (кВт)
|
15 (18,5) |
|
Скорость перемещения по осям X/Y/Z (м/мин)
|
24/24/20 |
|
Скорость подачи СОЖ (л/мин)
|
40 |
|
Потребляемая мощность (кВА)
|
35 |
|
Источник сжатого воздуха (кг)
|
6-08 |
|
Рабочая влажность (%)
|
20-80 |
|
Габаритные размеры (мм)
|
3800 (+1400) х 2960 х 3000 |
|
Масса станка (кг)
|
9500 |
