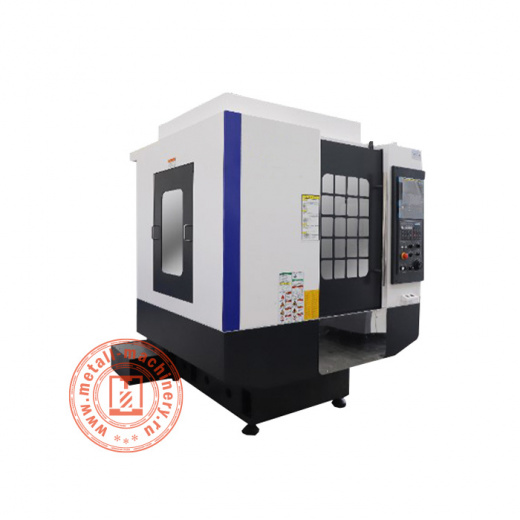

Вертикальный фрезерный центр US WHEELER DT600
Вертикальный фрезерный центр US WHEELER DT600 – это высокоскоростной станок с конусом 30, который проектировался для высокоточной и высокопроизводительной обработки в аэрокосмической, медицинской и литейной промышленности, и не только. Серия была разработана для клиентов, специализирующихся на мелкосерийном или штучном производстве.
Вертикальный фрезерный ЧПУ станок US WHEELER DT600 и его модификация DT800 – это одна серия оборудования с прочной основой из чугуна Meehanite, которая обеспечивает общую жесткость и стабильность. Серия в стандартной комплектации оснащена шпинделем с прямым соединением со скоростью до 20000 обор/мин и двигателем мощностью 3,7 кВт, создающим крутящий момент 23,6 Н*м. Он оснащен встроенным столом седловидной конструкции, обеспечивающим оптимальную жесткость и скорость. Стол спроектирован таким образом, чтобы обеспечить простоту использования и эффективность работы, сводя к минимуму помехи при обработке детали. Автоматический сменщик паллет (опция) на восемь или двенадцать обеспечивает дополнительную производительность за счет автоматической обработки.
Серия также включает роликовые и линейные направляющие Hiwin для обеспечения скорости и дополнительной жесткости. Станки оснащены линейными шкалами по осям X, Y и Z для максимально точного позиционирования и повторяемости. Каждый станок серии оснащен автоматическим устройством смены инструмента с сервоприводом на 21 инструмент, что дает больше возможностей для обработки сложных деталей различного профиля. Для большей универсальности также доступны магазины на 40, 60 и даже на 120 инструментов. Опции включают в себя поворотный стол с 4-й осью, а также системы измерения датчиков деталей и датчиков инструментов.
Вертикальный центр для фрезерной обработки US WHEELER DT600 оснащается контроллером FANUC 0i MF Plus (5) с сервером данных объемом в 1 ГБ. Система управления оснащена цветным ЖК-экраном размером 10,4 дюйма и включает в себя линейную, круговую и винтовую интерполяцию и ручное руководство i. Система управления обеспечивает полное одновременное управление по всем осям, предоставляя полные возможности контурной обработки.
|
Скорость вращения шпинделя (об/мин)
|
50 - 20 000 |
|
Тип привода шпинделя
|
Сервопривод FANUC DD |
|
Модель системы ЧПУ
|
FANUC 0i MF Plus (5) (дисплей 10.4”) |
|
Мощность двигателя шпинделя (кВт)
|
3,7/5,5 |
|
Максимальная длина инструмента (мм)
|
250 |
|
Максимальная масса инструмента (кг)
|
3 |
|
Время смены инструмента (с)
|
1,4/1,9 |
|
Система подачи СОЖ
|
Автоматическая (170 л, 6-8 бар) |
|
Конус шпинделя рабочего стола
|
BT30 |
|
Минимальная скорость подачи (мм)
|
0,001 |
|
Точность позиционирования (мм)
|
0,005 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0,003 |
|
Система смазки
|
Автоматическая централизованная (3 л) BAOTN |
|
Мощность (кВА)
|
15 |
|
Емкость магазина инструментов (шт.)
|
21 |
|
Ход по оси Z (мм)
|
330 |
|
Скорость хода по осям X/Y/Z (мм/мин)
|
48 000 |
|
Скорость рабочего хода (мм/мин)
|
1 - 10 000 |
|
Магазин инструментов
|
SPEEDCN Servo |
|
Ход по оси X (мм)
|
600 |
|
Ход по оси Y (мм)
|
400 |
|
Максимальный диаметр инструмента (мм)
|
100/140 (без соседних) |
|
Крутящий момент шпинделя (Нм)
|
11,8 (28,7) |
|
Размеры рабочего стола (мм)
|
700 х 420 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
150-400 |
|
Т-образные пазы стола (мм)
|
3-14-125 |
|
Допустимая нагрузка на стол (кг)
|
250 |
|
Тип привода осей X/Y/Z
|
Сервопривод FANUC DD, ШВП PMI/THK (Ø28/16 мм) |
|
Тип и размер направляющих по осям X / Y / Z (мм)
|
Шариковая направляющая качения PMI/THK (30(4) мм) |
|
Расстояние от шпинделя до направляющей колонны (мм)
|
464 |
|
Габаритные размеры (мм)
|
1760 х 2320 х 2240 |
|
Масса станка (кг)
|
2900 |
