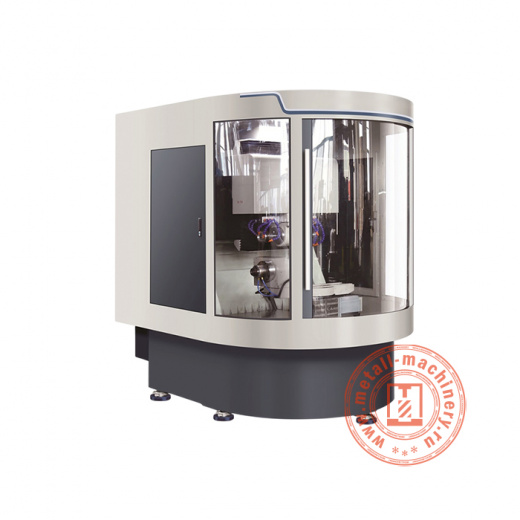

Пятиосевой заточной станок с ЧПУ CTG-X7
Гибкий пятиосевой заточный станок с ЧПУ CTG-X7 для инструментов и резцов оснащен программным обеспечением Liyou для проектирования инструментов, позволяющим шлифовать вращающиеся и стационарные режущие инструменты в мелко- и крупносерийном производстве для изготовления даже нестандартных режущих инструментов, а также для их переточки. Программная платформа Liyou предлагает пользователям высокопроизводительный инструментарий и интуитивно понятное программирование для неограниченного спектра приложений.
Заточный ЧПУ станок CTG-X7, благодаря своей жесткой 5-осевой конструкции, обладает высокой термостабильностью и отличными показателями процесса Cpk, что обеспечивает высокую точность работы. Это особенно важно при шлифовании мелкосерийного нестандартного инструмента, где точность и качество первого изделия имеют решающее значение. Во время обработки рабочая зона полностью закрыта, что обеспечивает безопасность и контроль. Станок отличается компактной площадью основания и шириной шлифования, при этом сохраняет отличные характеристики жесткости, прочности и мощности, необходимые для промышленного шлифования. Технология линейного движения обеспечивает превосходную отделку поверхности как на радиусах, так и на других первичных рельефах, включая канавки.
5-осевой ЧПУ станок для затачивания фрез и резцов CTG-X7 масштабируемый и был разработан таким образом, чтобы любые опции можно было модернизировать в любой момент в течение срока службы машины. Некоторые опции станка включают в себя модернизацию до более мощного шлифовального шпинделя, 4-позиционное устройство автоматической смены круга, зондирование инструмента, зондирование круга, систему быстрой смены цанг и эргономичную панель управления с вертикальной регулировкой высоты.
|
Тип и материал станины
|
Карбид / вольфрам / HSS |
|
Система управления
|
Liyou |
|
Максимальная рабочая длина (мм)
|
До 330 |
|
Используемое гидравлическое масло
|
Водорастворимое шлифовальное масло |
|
Напряжение питания (В)
|
380 |
|
Датчики
|
Высокоточный контактный 3D датчик |
|
Дополнительная функция
|
Производство и шлифование концевых фрез, сверл, шаровых концевых фрез, ступенчатых сверл и т.д. |
|
Максимальная длина фрезы (мм)
|
Вне зажима 230 |
|
Диапазон зажима (мм)
|
1'-25 |
|
Масло для направляющих рельсов
|
ISO VG68 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
