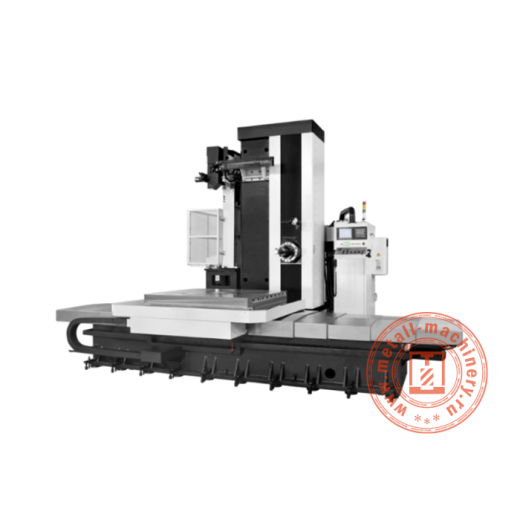

Горизонтально-расточный станок с ЧПУ SMTCL TK6513
Горизонтально-расточный станок с ЧПУ SMTCL TK6513 напольного типа имеет такие параметры продольного хода шпинделя, поперечного хода поворотного стола, вертикального хода головки, продольного хода колонны и грузоподъемности стола, которые обеспечивают максимальную универсальность, высокую производительность и возможность обработки пяти сторон детали всего за одно размещение. Встроенный поворотный стол позволяет выполнять многостороннюю обработку.
Способный выполнять тяжелую обработку высоко в колонне и глубоко внутри крупных заготовок, напольный горизонтальный расточный станок с ЧПУ SMTCL TK6513 оснащен полным набором принадлежностей, что делает его комплексной системой, способной многократно адаптироваться к любому виду обработки для удаления стружки. Он отличается жесткой конструкцией для тяжелой обработки и оснащен расточным шпинделем диаметром 130 мм со скоростью до 2000 об/мин и с мощностью 30 кВт. Все основные компоненты изготовлены из чугуна. Компенсация теплового смещения обеспечивает более высокую точность. Для повышения жесткости оси X и Y используют гидростатические направляющие подшипников, а оси Z и W – закаленные коробчатые направляющие скольжения. Направляющие коробки на всех осях обеспечивают высокую жесткость и минимизируют вибрацию, продлевая срок службы инструмента. Все поверхности трения покрыты Turcite, смазываются и скользят по направляющим коробки, что снижает износ и повышает точность.
Горизонтальный расточный станок напольного типа с ЧПУ SMTCL TK6513 предназначен для быстрой настройки и упрощенного программирования в цехе, поэтому оснащен для Industry 4.0 и доступен с ЧПУ Siemens Sinumerik 828D. Опционально также доступны ЧПУ Heidenhain, Fanuc и Fagor. Полностью ручное управление ускоряет производство единичных деталей.
|
Конус и диаметр отверстия шпинделя (мм)
|
JT50 (7:24) / 130 |
|
Скорость вращения шпинделя (об/мин)
|
10-2000 |
|
Модель системы ЧПУ
|
Siemens Sinumerik 828D |
|
Мощность двигателя (кВт)
|
25 (30) |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
100-1700 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,013 (стандарт JB/T4373,1-2019) |
|
Общая мощность (кВт)
|
85 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Крутящий момент шпинделя (Нм)
|
2500 (3000) |
|
Ход шпинделя (мм)
|
800 |
|
Максимальный угол поворота стола (°)
|
360° |
|
Ход по оси X (мм)
|
2000 |
|
Максимальный ход передней бабки по оси Y (мм)
|
1600 |
|
Ход колонны по оси Z (мм)
|
1600 |
|
Скорость быстрого хода шпинделя (мм/мин)
|
3000 |
|
Скорость рабочего хода шпинделя по оси W (мм/мин)
|
1-3000 |
|
Скорость рабочего хода стола по оси X (мм/мин)
|
1-6000 |
|
Скорость быстрого поворота стола по оси B (об/мин)
|
1 |
|
Скорость быстрого хода стола (мм/мин)
|
9000 |
|
Рабочая скорость поворота стола по оси B (об/мин)
|
0-1 |
|
Скорость быстрого хода колонны по оси Z (мм/мин)
|
9000 |
|
Скорость рабочего хода колонны по оси Z (мм/мин)
|
1-6000 |
|
Скорость рабочего хода передней бабки по оси Y (мм/мин)
|
1-6000 |
|
Скорость быстрого хода передней бабки (мм/мин)
|
9000 |
|
Максимальное осевое усилие шпинделя (Н)
|
20 000 |
|
Точность повторного позиционирования B на 360° (с)
|
6 |
|
Точность повторного позиционирования W (мм)
|
0,018 (стандарт JB/T4373,1-2019) |
|
Точность позиционирования по оси X (мм)
|
0,02 (стандарт JB/T4373,1-2019) |
|
Точность позиционирования по оси Y (мм)
|
0,02 (стандарт JB/T4373,1-2019) |
|
Точность позиционирования по оси Z (мм)
|
0,02 (стандарт JB/T4373,1-2019) |
|
Точность позиционирования B на 360° (с)
|
10 |
|
Точность позиционирования B на 90° (с)
|
6 |
|
Габаритные размеры (мм)
|
6680 х 7030 х 4400 |
|
Масса станка (кг)
|
37 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
